初二物理光学作图专题练习2

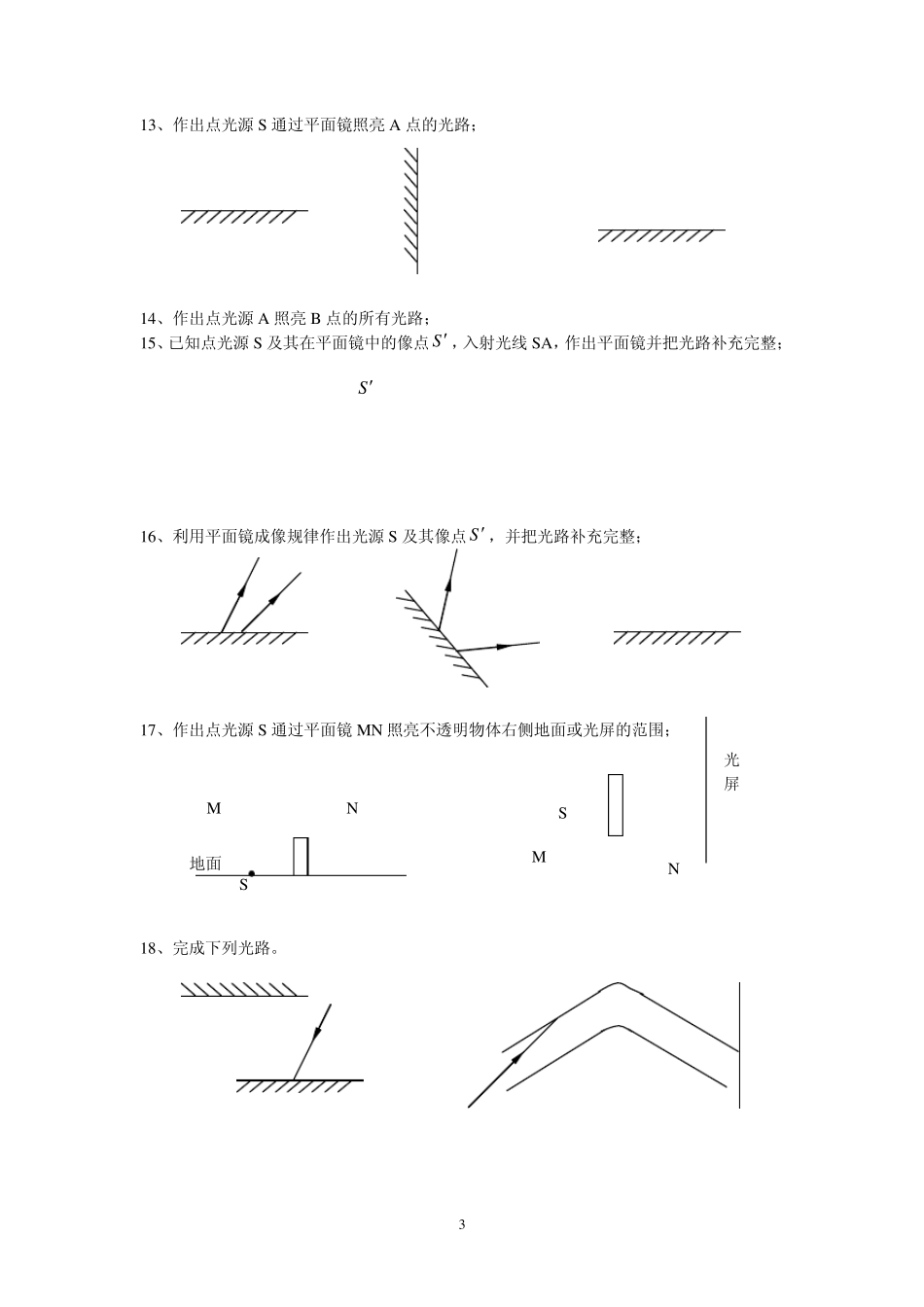

1 初二物理第7 周练习题 1、作出电光源 S 在平面镜中的所成的像 S 2、作出光源 AB 在平面镜中所成的像BA 3、作出物体在平面镜中所成的像 4、根据物体 AB 及其像BA作出平面镜的位置 5、读出上图所示的时钟在平面镜中的时刻分别是__________ 、___________ 6、平面镜前有一个发光点 S，1S 是 S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 S S S A B A B A B A B A B B C A 2S1S 2 7 、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 8 、作出下列反射现象中的入射光线，反射光线或平面镜； 9 、已知一束光与水平方向成3 0，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_ _ _ _ _ _ _ ，并作出平面镜的位置； 1 0 、潜望镜中两块平面镜平行放置与水平方向成4 5夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路； 1 1 、已知一束光与水平面夹角为6 0，要使光线沿水平方向射出，平面镜应与水平面夹角为_ _ _ _ _ _ _ _ _ _ _ _ _ _ ，并作图表示； 1 2 、两块平面镜相互成6 0角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_ _ _ _ _ _ _ _ _ ，完成光路。 3 04 53 04 53 06 06 0 3 13、作出点光源 S通过平面镜照亮 A 点的光路； 14、作出点光源 A 照亮 B 点的所有光路； 15、已知点光源 S及其在平面镜中的像点 S ，入射光线 SA，作出平面镜并把光路补充完整； 16、利用平面镜成像规律作出光源 S及其像点 S ，并把光路补充完整； 17、作出点光源 S通过平面镜 MN 照亮不透明物体右侧地面或光屏的范围； 18、完成下列光路。 S S A S A A B S A SM N 地面 M N S 光 屏 4 19、如图 1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置； 20、如图 2 所示，已知一条折射光线，画出入射光线和反射光线的大致位置； 21、如图 3 所示，完成光通过玻璃的大致光路； 22、如图 4 所示，某同学通过玻璃看到水中一条鱼在 A 点，而鱼的实际位置在 B 点，试画出人看到鱼的光路； 23、如图 5 所示，人们通过厚厚的玻璃观察到池内的鱼，画出图中 AB 透过玻璃的光路； 24、如图 6 所示，两架敌机，一架是实际飞机，一架是...
