初二物理光学作图专题训练

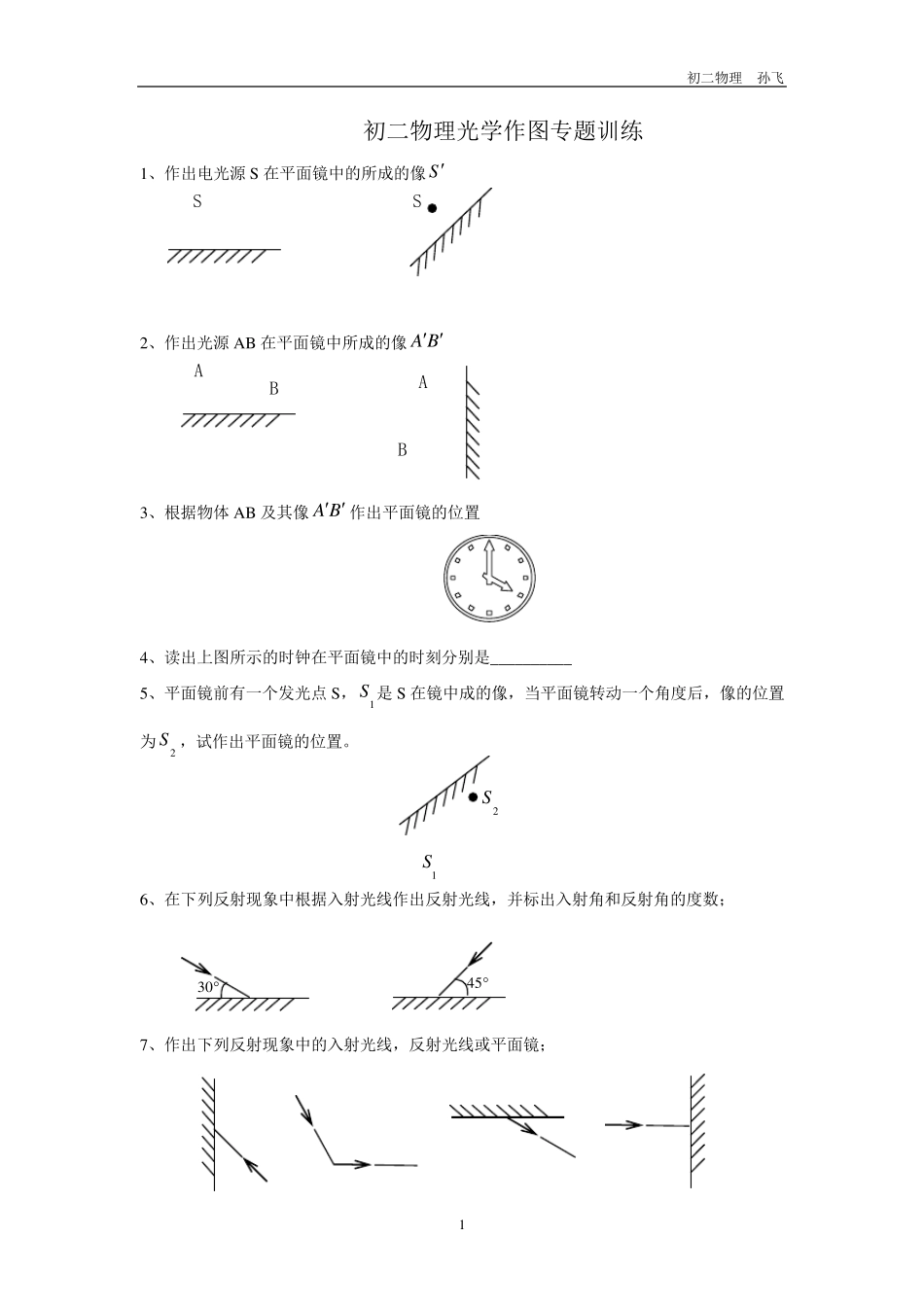

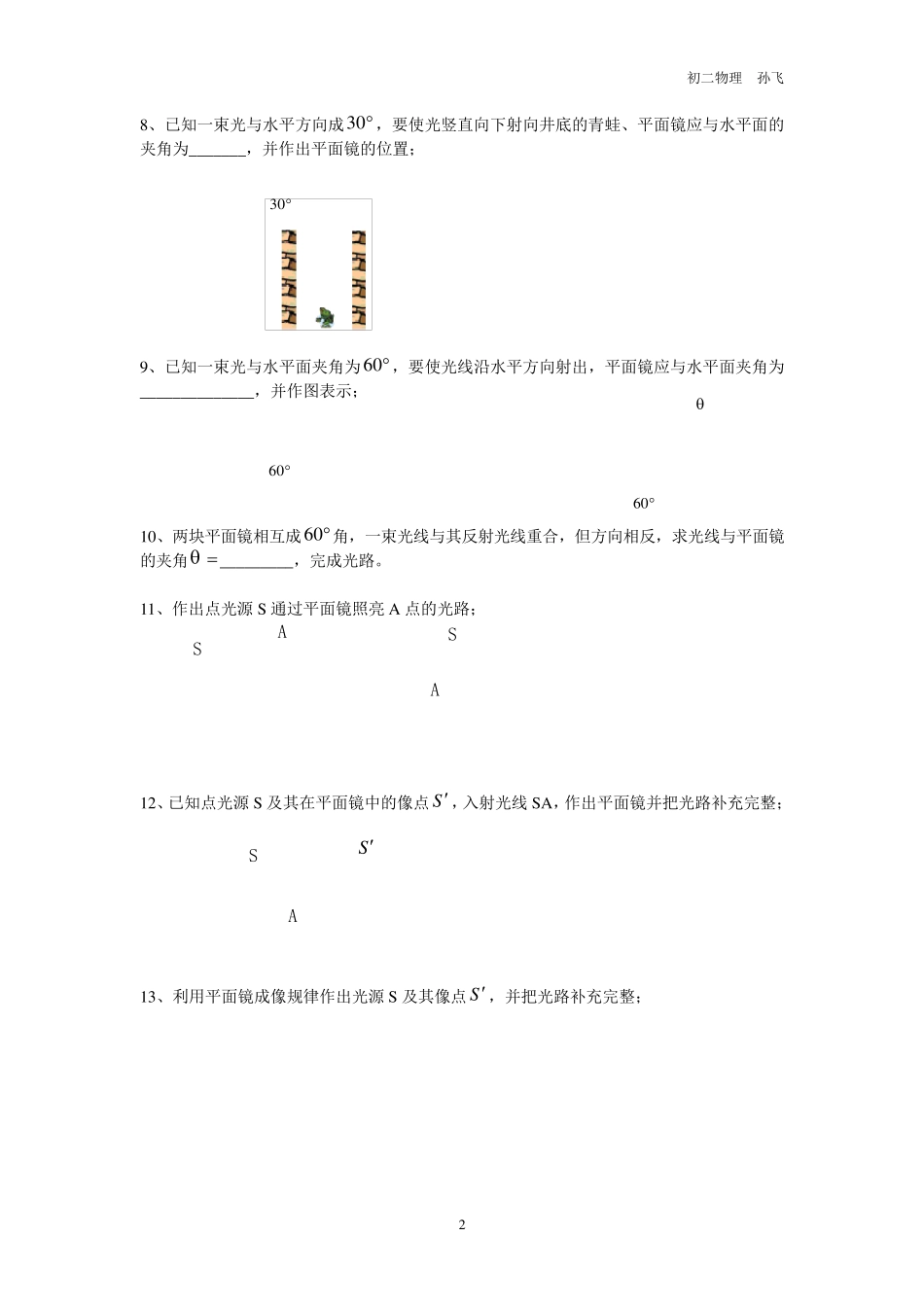

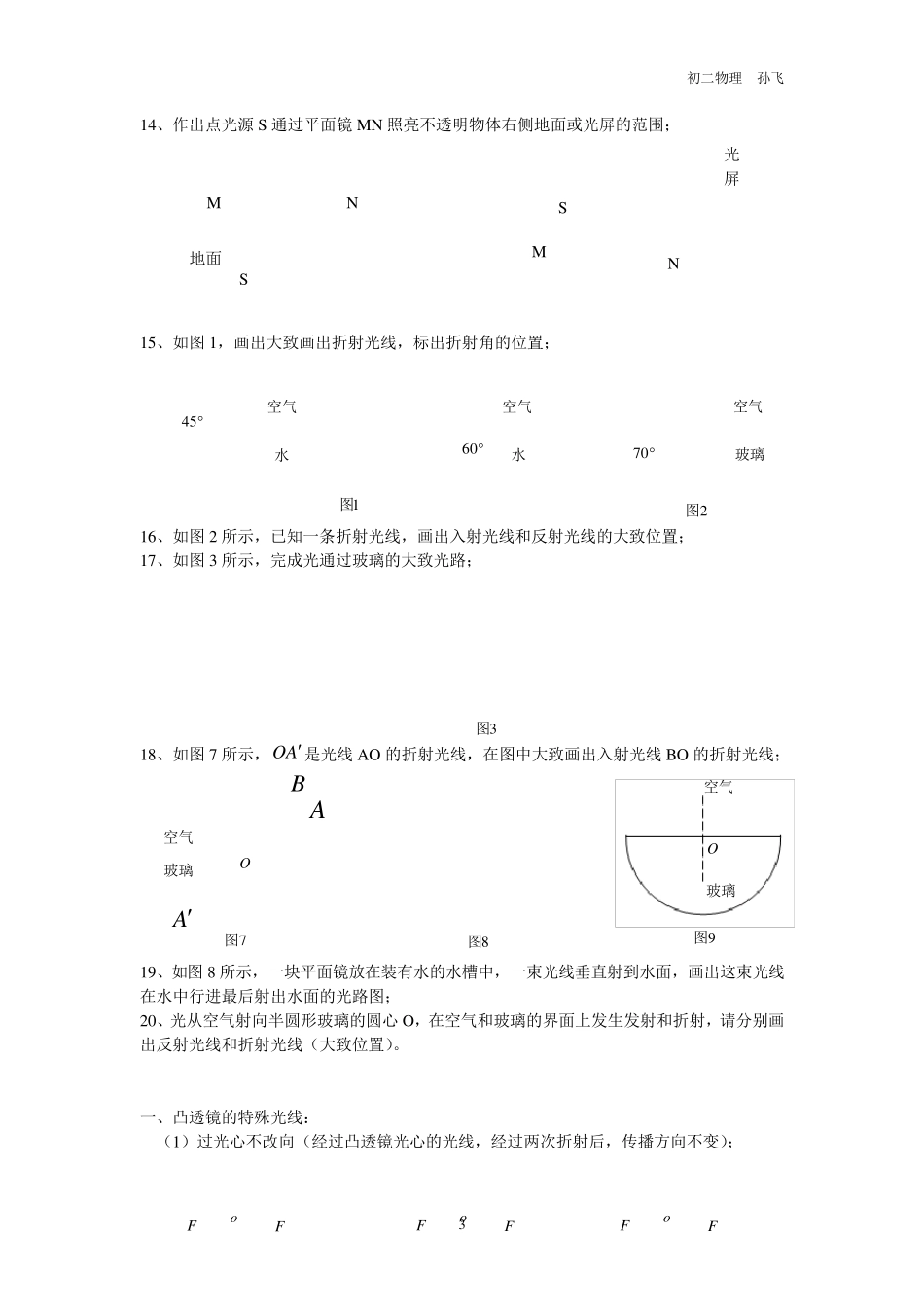

初二物理 孙飞 1 初二物理光学作图专题训练 1、作出电光源 S 在平面镜中的所成的像 S 2、作出光源 AB 在平面镜中所成的像BA 3、根据物体 AB 及其像BA作出平面镜的位置 4、读出上图所示的时钟在平面镜中的时刻分别是__________ 5、平面镜前有一个发光点 S，1S 是 S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 7、作出下列反射现象中的入射光线，反射光线或平面镜； S S A B A B 2S1S3045初二物理 孙飞 2 8、已知一束光与水平方向成30 ，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； 9、已知一束光与水平面夹角为60 ，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 10、两块平面镜相互成60 角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_________，完成光路。 11、作出点光源 S 通过平面镜照亮 A 点的光路； 12、已知点光源 S 及其在平面镜中的像点 S，入射光线 SA，作出平面镜并把光路补充完整； 13、利用平面镜成像规律作出光源 S 及其像点 S，并把光路补充完整； 306060S A S A S A S初二物理 孙飞 3 14、作出点光源 S通过平面镜 MN 照亮不透明物体右侧地面或光屏的范围； 15、如图 1，画出大致画出折射光线，标出折射角的位置； 16、如图 2 所示，已知一条折射光线，画出入射光线和反射光线的大致位置； 17、如图 3 所示，完成光通过玻璃的大致光路； 18、如图 7 所示，AO 是光线 AO 的折射光线，在图中大致画出入射光线 BO 的折射光线； 19、如图 8 所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图； 20、光从空气射向半圆形玻璃的圆心 O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。 一、凸透镜的特殊光线： （1）过光心不改向（经过凸透镜光心的光线，经过两次折射后，传播方向不变）； oFFoFFoFFS M N 地面 M N S 光 屏 45空气水空气水60空气玻璃701图2图3图7图空气玻璃AOAB8图空气玻璃9图O初二物理 孙飞 4 oFFoFF （2 ）平轴光线必过焦（平行于凸透镜主光轴的光线，折...
