初二物理培优班讲义

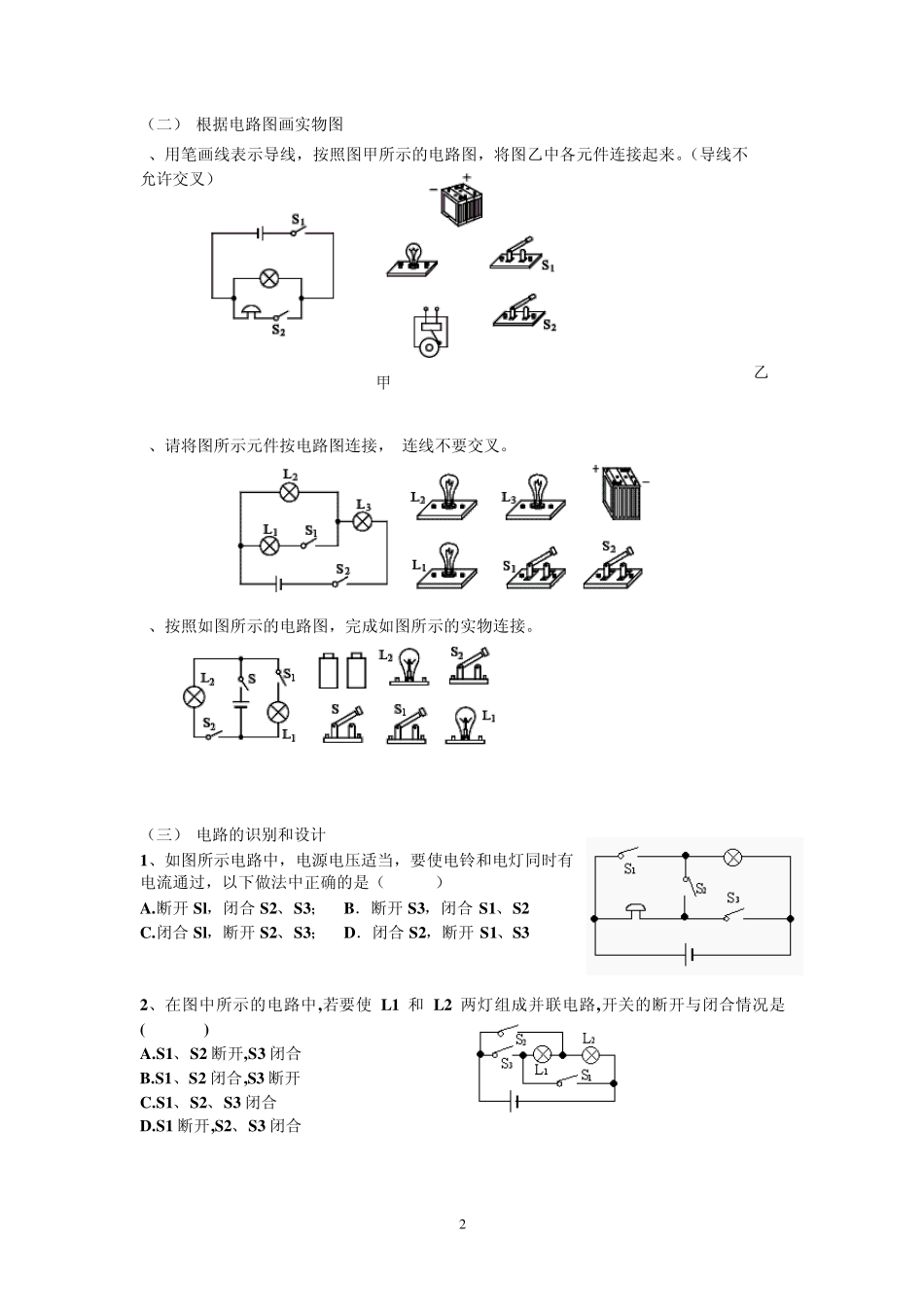

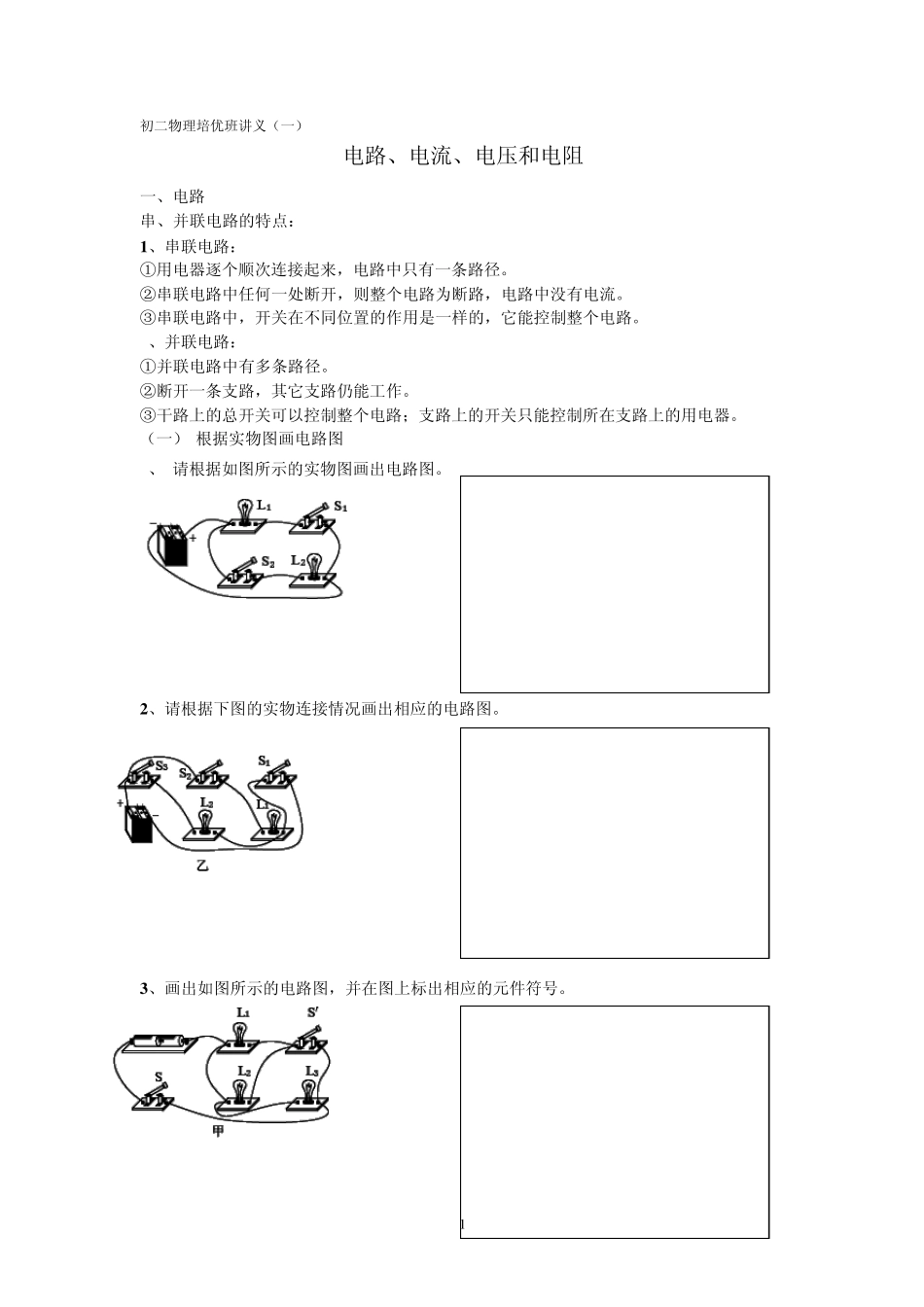

1 初二物理培优班讲义（一） 电路、电流、电压和电阻 一、电路 串、并联电路的特点： 1 、串联电路： ①用电器逐个顺次连接起来，电路中只有一条路径。 ②串联电路中任何一处断开，则整个电路为断路，电路中没有电流。 ③串联电路中，开关在不同位置的作用是一样的，它能控制整个电路。 2、并联电路： ①并联电路中有多条路径。 ②断开一条支路，其它支路仍能工作。 ③干路上的总开关可以控制整个电路；支路上的开关只能控制所在支路上的用电器。 （一） 根据实物图画电路图 1、 请根据如图所示的实物图画出电路图。 2 、请根据下图的实物连接情况画出相应的电路图。 3 、画出如图所示的电路图，并在图上标出相应的元件符号。 2 （二） 根据电路图画实物图 1、用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉） 2、请将图所示元件按电路图连接， 连线不要交叉。 3、按照如图所示的电路图，完成如图所示的实物连接。 （三） 电路的识别和设计 1、如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ） A.断开 Sl，闭合 S2、S3； B．断开 S3，闭合 S1、S2 C.闭合 Sl，断开 S2、S3； D．闭合 S2，断开 S1、S3 2、在图中所示的电路中,若要使 L1 和 L2 两灯组成并联电路,开关的断开与闭合情况是 ( ) A.S1、S2 断开,S3 闭合 B.S1、S2 闭合,S3 断开 C.S1、S2、S3 闭合 D.S1 断开,S2、S3 闭合 甲 乙 3 3、在图中根据标出的电流方向,在1、2、3、4、5 中填上适当的器材符号.要求:开关S1 控制整个电路,开关S2 仅控制电铃,电路中还有一个灯泡. 4、请你根据图甲所示的电路图,用笔画线代替导线,将图乙中未连接好的器材连接起来(连线不能交叉)。 二、电流、电压 1、实验室中常用的电流表通常有______个接线柱，有______个量程。如图甲，电流表的示数为__________，图乙的示数为__________。 2 、如图丙，当量程为0～3V 时，电压表指针的读数为_ _ _V； 当量程为0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V。 3、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a 电流表测量的是通过 (选填“电源„‘L1”或“L2”)的电流，b 电流表的读数应为 安。 甲 乙 丙 4 4、按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的...
