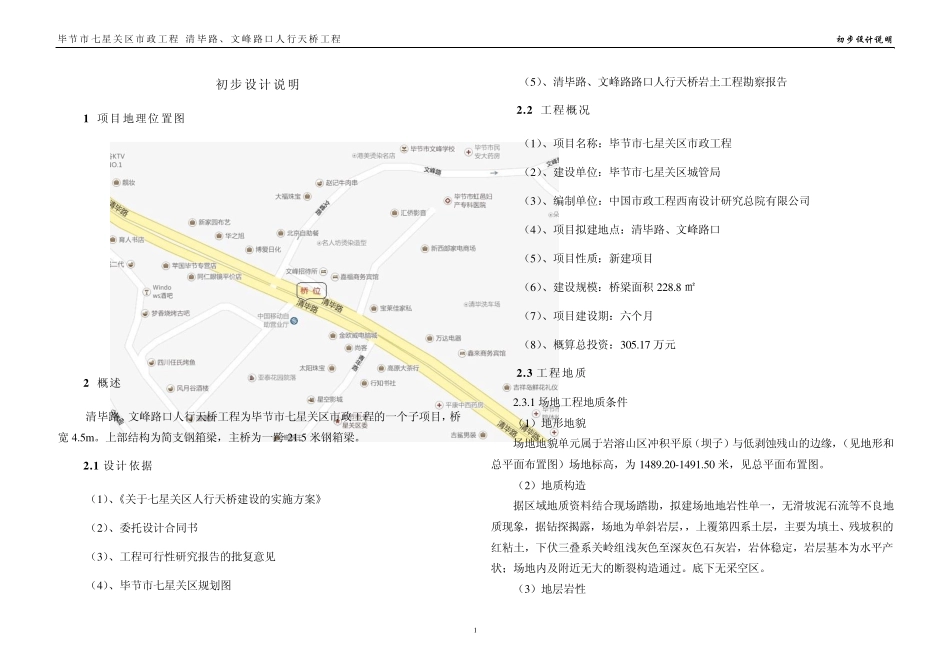

初步设计说明

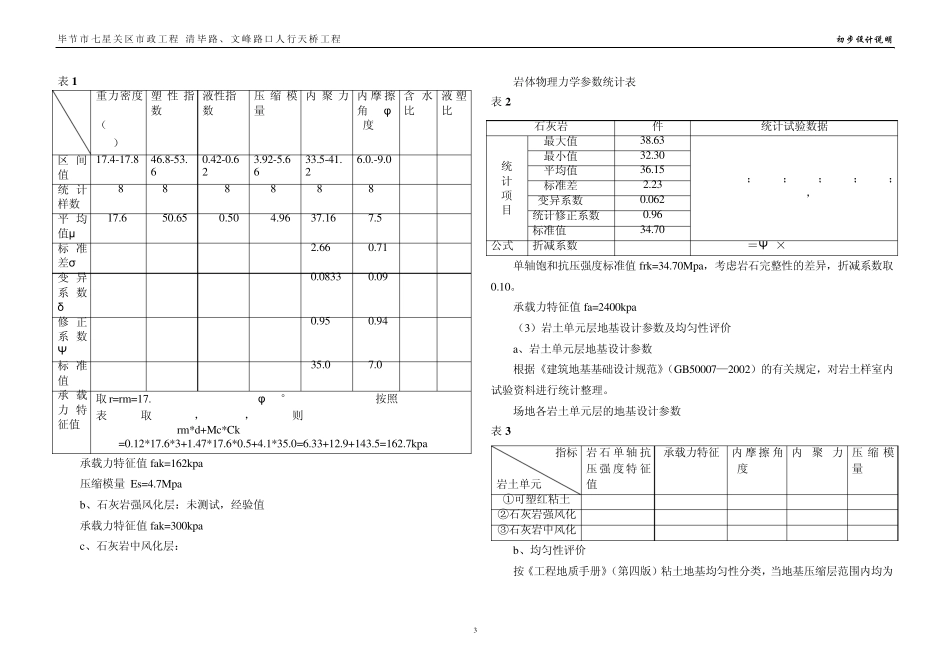

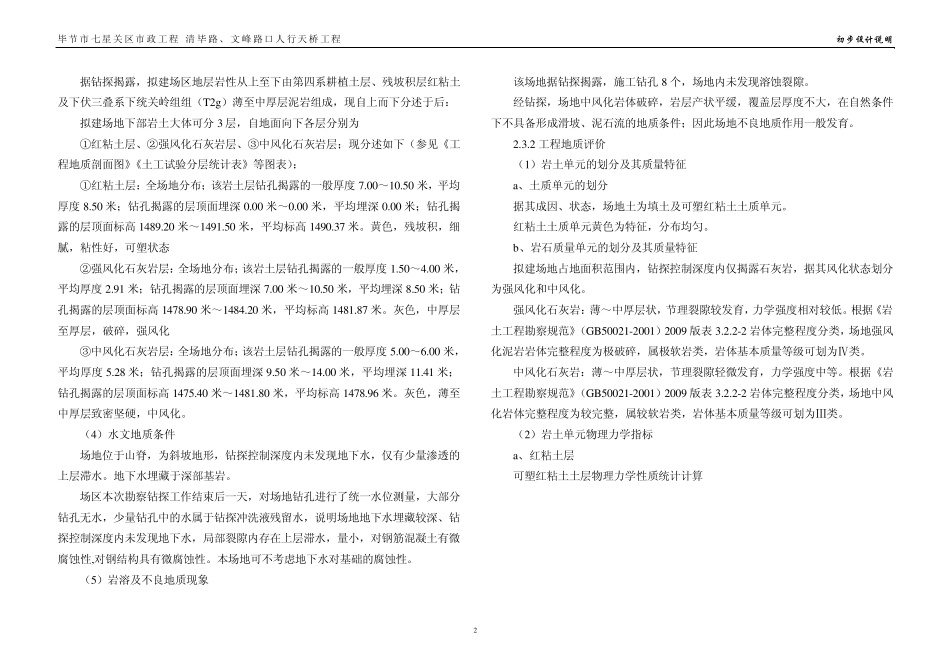

毕节市七星关区市政工程-清毕路、 文 峰 路口 人 行天 桥 工程 初步设计说明 1 初步设计说明 1 项目 地理位 置图 2 概述 清毕路、文峰路口人行天桥工程为毕节市七星关区市政工程的一个子项目，桥宽 4.5m 。上部结构为简支钢箱梁，主桥为一跨 21.5 米钢箱梁。 2 .1 设计 依据 （1）、《关于七星关区人行天桥建设的实施方案》 （2）、委托设计合同书 （3）、工程可行性研究报告的批复意见 （4）、毕节市七星关区规划图 （5）、清毕路、文峰路路口人行天桥岩土工程勘察报告 2 .2 工程概 况 （1）、项目名称：毕节市七星关区市政工程 （2）、建设单位：毕节市七星关区城管局 （3）、编制单位：中国市政工程西南设计研究总院有限公司 （4）、项目拟建地点：清毕路、文峰路口 （5）、项目性质：新建项目 （6）、建设规模：桥梁面积 228.8 ㎡ （7）、项目建设期：六个月 （8）、概算总投资：305.17 万元 2 .3 工程地质 2.3.1 场地工程地质条件 （1）地形地貌 场地地貌单元属于岩溶山区冲积平原（坝子）与低剥蚀残山的边缘，（见地形和总平面布置图）场地标高，为 1489.20-1491.50 米，见总平面布置图。 （2）地质构造 据区域地质资料结合现场踏勘，拟建场地地岩性单一，无滑坡泥石流等不良地质现象，据钻探揭露，场地为单斜岩层，，上覆第四系土层，主要为填土、残坡积的红粘土，下伏三叠系关岭组浅灰色至深灰色石灰岩，岩体稳定，岩层基本为水平产状；场地内及附近无大的断裂构造通过。底下无采空区。 （3）地层岩性 毕节 市 七星 关 区市 政 工程 -清 毕 路、 文 峰 路口 人 行天 桥 工程 初步设计说明 2 据钻探揭露，拟建场区地层岩性从上至下由第四系耕植土层、残坡积层红粘土及下伏三叠系下统关岭组组（T2g）薄至中厚层泥岩组成，现自上而下分述于后： 拟建场地下部岩土大体可分 3 层，自地面向下各层分别为 ①红粘土层、②强风化石灰岩层、③中风化石灰岩层；现分述如下（参见《工程地质剖面图》《土工试验分层统计表》等图表）： ①红粘土层：全场地分布；该岩土层钻孔揭露的一般厚度 7.00～10.50 米，平均厚度 8.50 米；钻孔揭露的层顶面埋深 0.00 米～0.00 米，平均埋深 0.00 米；钻孔揭露的层顶面标高 1489.20 米～1491.50 米，平均标高 1490.37 米。黄色，残坡积，细腻，粘性好，可塑状态 ②强风化石灰岩层：全场地分布；该岩土层钻孔揭露...
