初识地面天气图

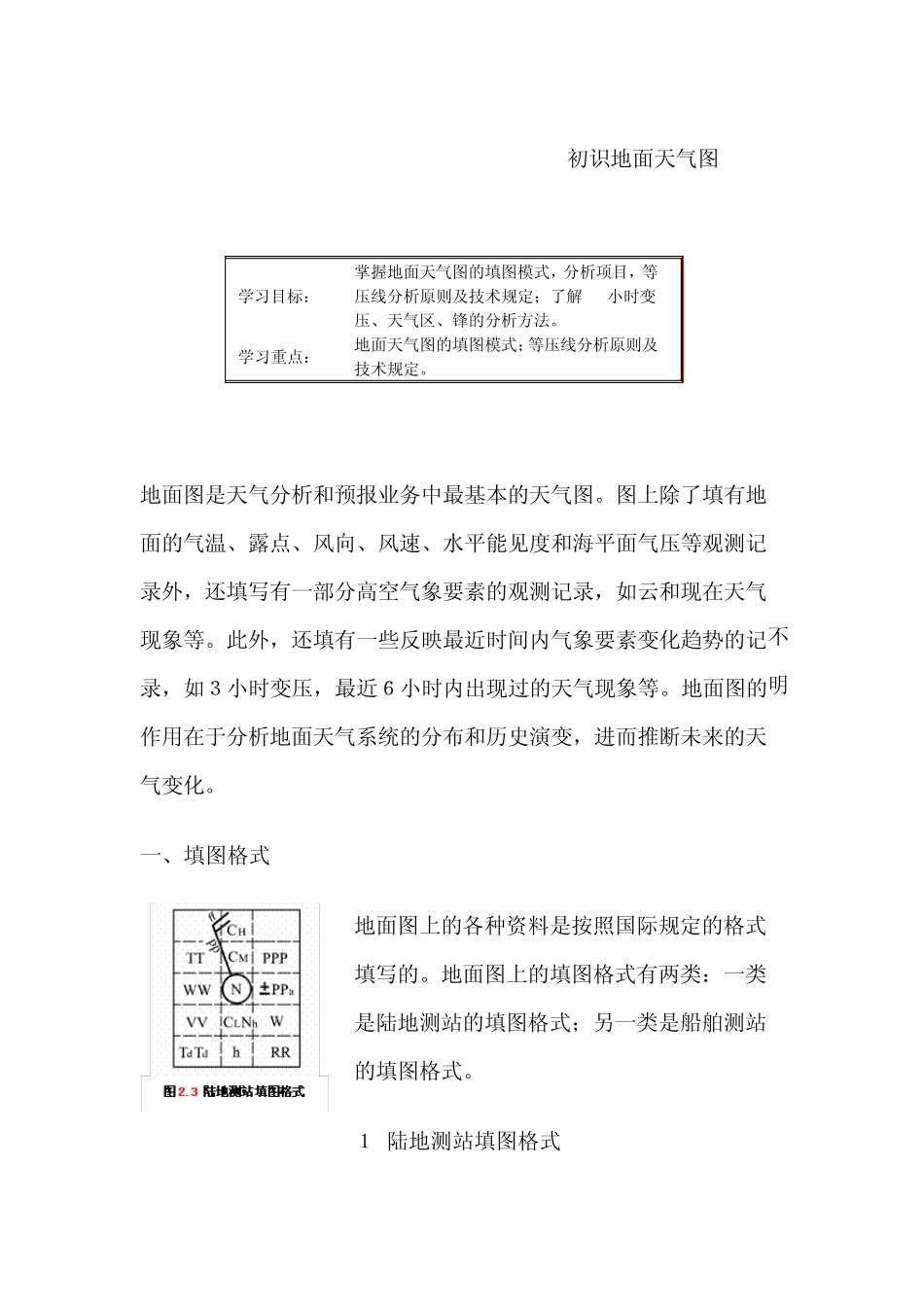

初识地面天气图 学习目标： 掌握地面天气图的填图模式，分析项目，等压线分析原则及技术规定；了解 3 小时变压、天气区、锋的分析方法。 学习重点： 地面天气图的填图模式；等压线分析原则及技术规定。 地面图是天气分析和预报业务中最基本的天气图。图上除了填有地面的气温、露点、风向、风速、水平能见度和海平面气压等观测记录外，还填写有一部分高空气象要素的观测记录，如云和现在天气现象等。此外，还填有一些反映最近时间内气象要素变化趋势的记录，如３小时变压，最近６小时内出现过的天气现象等。地面图的作用在于分析地面天气系统的分布和历史演变，进而推断未来的天气变化。 一、填图格式 地面图上的各种资料是按照国际规定的格式填写的。地面图上的填图格式有两类：一类是陆地测站的填图格式；另一类是船舶测站的填图格式。 １.陆地测站填图格式 不明 在不同的国家，陆地测站填图格式稍有不同。这里以我国为例加以介绍。我国的陆地测站填图格式如图2.3所示。图中： ○—表示空白底图上相应的测站，称为站圈。 Ｎ—总云量，用符号表示。各符号含义见表 2.1。 Nh—低云量，用数字表示,填图数字与实际云量的关系见表 2.2。 h——低云高，用数字表示,单位为m。填图数字与低云高的关系见表 2.3 。在有些国家，低云高以100英尺为单位，如美国。 符号 国际(单位：kn) 我国(单位：m/s) 0 1～2 1 5 2 10 4 50 20 CH、CM、CL—高、中、低云状，用符号表示。各符号含义见表 2.1。 dd—风向,用矢杆表示。从站圈向外矢杆所指的方向为风的来向即风向。 ff—风速，用矢羽表示。最基本的矢羽有三种（短划线、长划线和三角旗）,其代表的风速大小见表2.4,其余的矢羽是这三种矢羽的组合,它们代表的风速可近似由三种基本矢羽代表的风速累加而得。如，国际上表示西风约75kn（即73～77kn）,我国表示西风约30m/s(即29～30m/s)。注意：背真风而立，在北半球，矢羽符号绘在风向杆的左方；在南半球绘在风向杆的右方。 TT、TdTd—气温和露点，用数字表示，单位为℃（有些国家以ºF为单位）。气温为零 下 时 ，前 面 加“ -” 号。 VV—能 见度 ，用数字表示，单位为km。在有些国家，将 能 见度 （VV）放 在现 在天 气现 象 符号（WW）前 面 , 能 见度 单位用英 里 (mile)表示。 WW—现 在天 气现 象 ，用符号表示。各 符号含 义 见表2.5。 W—过 去 天 气现 象 ，用符号表示。各 符...
