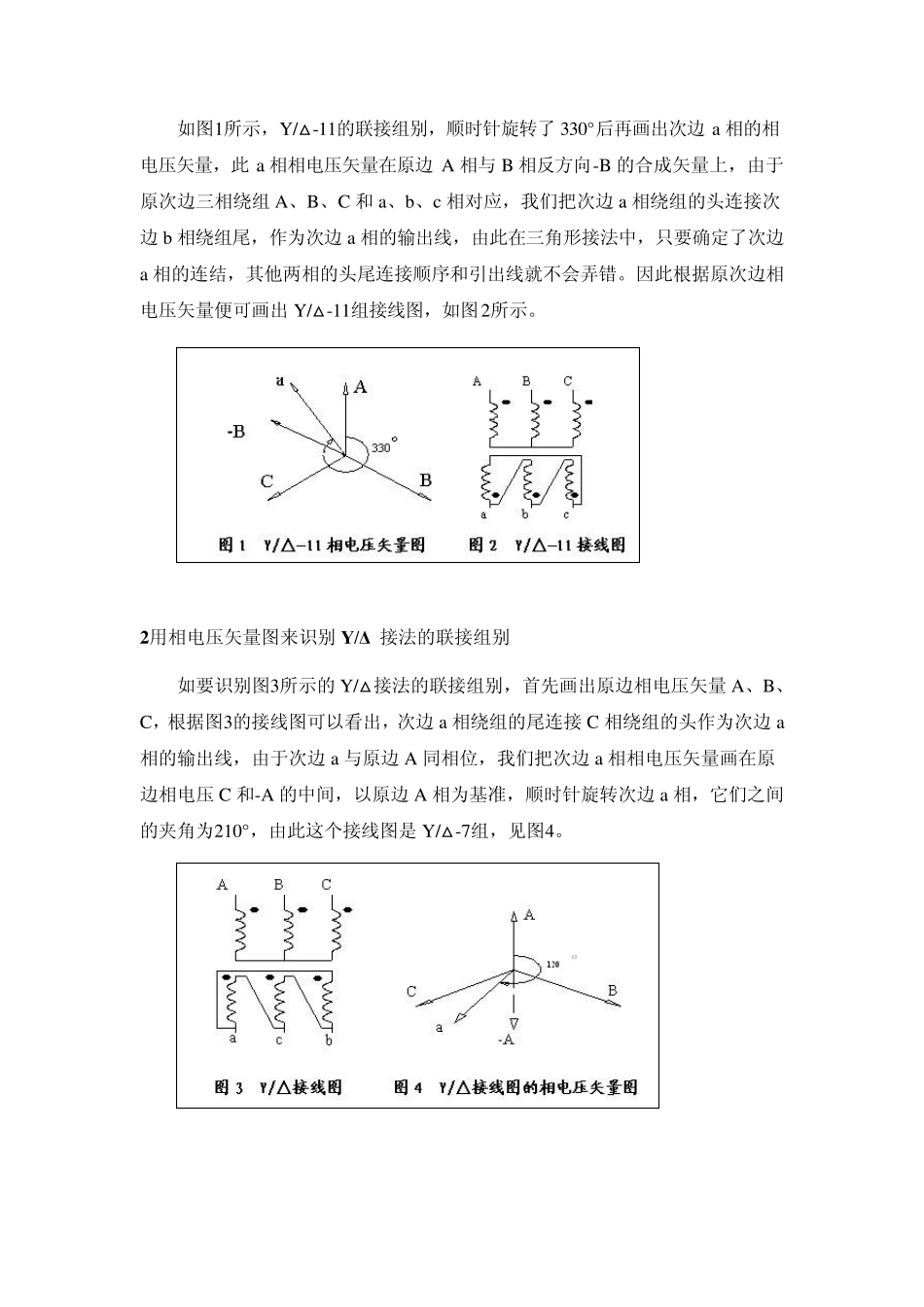

判断变压器的联接组别方法 在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y 表示星形，n表示带中性线；“d”表示二次侧为三角形接线。“11”表示变压器二次侧的线电压Uab 滞后一次侧线电压UAB330度（或超前30度）。 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。 “Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。 变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于 Y 连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y 后面加字母n 表示。 三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联接组别的接线问题。变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同，使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别，对初学者和现场操作者不易掌握。而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对 Y/△和△/Y 的联接组，更显示出它的优越性。下面以实例来说明用相电压矢量图对三相变压器的联接组别的接线和识别的方法。 1用相电压矢量图画出 Y/△接法的接线图 首先画出原边三相相电压矢量 A、B、C，以原边A 相相电压为基准，顺时针旋转到所要求的联接组。 如图1所示，Y/△-11的联接组别，顺时针旋转了330°后再画出次边a 相的相电压矢量，此a 相相电压矢量在原边A 相与B 相反方向-B 的合成矢量上，由于原次边三相绕组A、B、C 和 a、b、c 相对应，我们把次边a 相绕组的头连接次边b 相绕组尾，作为次边a 相的输出线，由此在三角形接法中，只要确定了次边a 相的连结，其他两相的头尾连接顺序和引出线就不会弄错。因此根据原次边相电压矢量便可画出Y/△-11组接线图，如图2所示。 2用相...
