利用LabVIEW 软件进行控制设计和仿真入门 这个章节将集中介绍LabVIEW 软件中的控制系统设计的基本特性
我们在这里假定读者们已经熟悉了LabVIEW 软件的其它部分
(如果你对 LabVIEW 软件的其它部分不熟悉,请参考 Robert H
Bishop 的‘Learning with LabVIEW’)
每一章的专用信息会包含在那一章的简介中 在我们开始之前,请确保你的计算机上已经安装了可使用的控制设计和仿真工具包
它们不是 LabVIEW基本软件的一部分,而是需要单独购买的
LabVIEW软件的控制设计工具包 控制设计工具包可以在结构框图的All Fu nctions选板中找到
下面将简要介绍控制设计选板中每个单独工具的用法
我们将介绍在子选板中出现的函数
如需进一步的描述,请查看 LabVIEW 软件的帮助文档
当帮助菜单中的文字帮助窗口被打开时,你可以在相应的文字帮助窗口中看到关于每个函数的描述

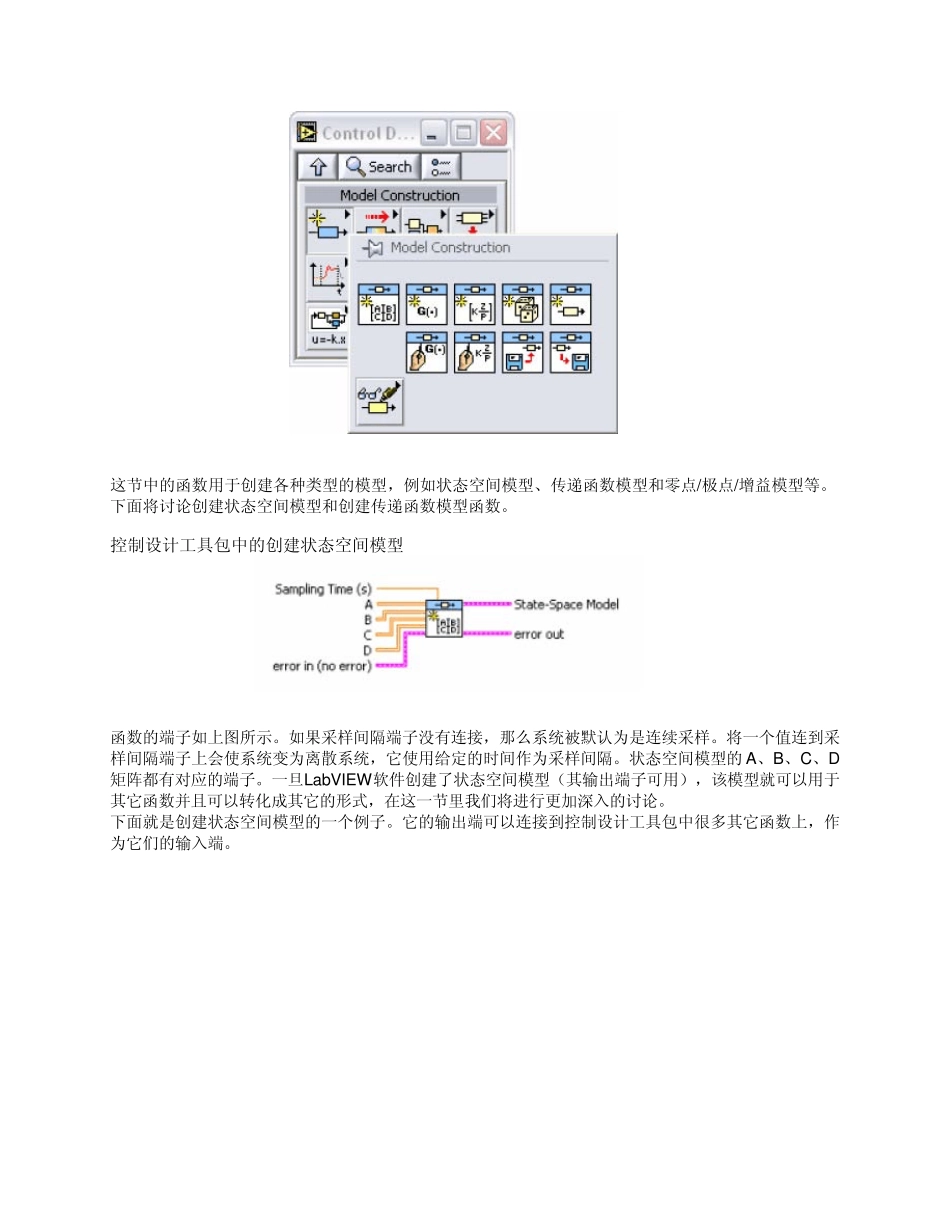

模型创建选板: 这节中的函数用于创建各种类型的模型,例如状态空间模型、传递函数模型和零点/极点/增益模型等
下面将讨论创建状态空间模型和创建传递函数模型函数
控制设计工具包中的创建状态空间模型 函数的端子如上图所示
如果采样间隔端子没有连接,那么系统被默认为是连续采样
将一个值连到采样间隔端子上会使系统变为离散系统,它使用给定的时间作为采样间隔
状态空间模型的A、B、C、D矩阵都有对应的端子
一旦LabVIEW软件创建了状态空间模型(其输出端子可用),该模型就可以用于其它函数并且可以转化成其它的形式,在这一节里我们将进行更加深入的讨论

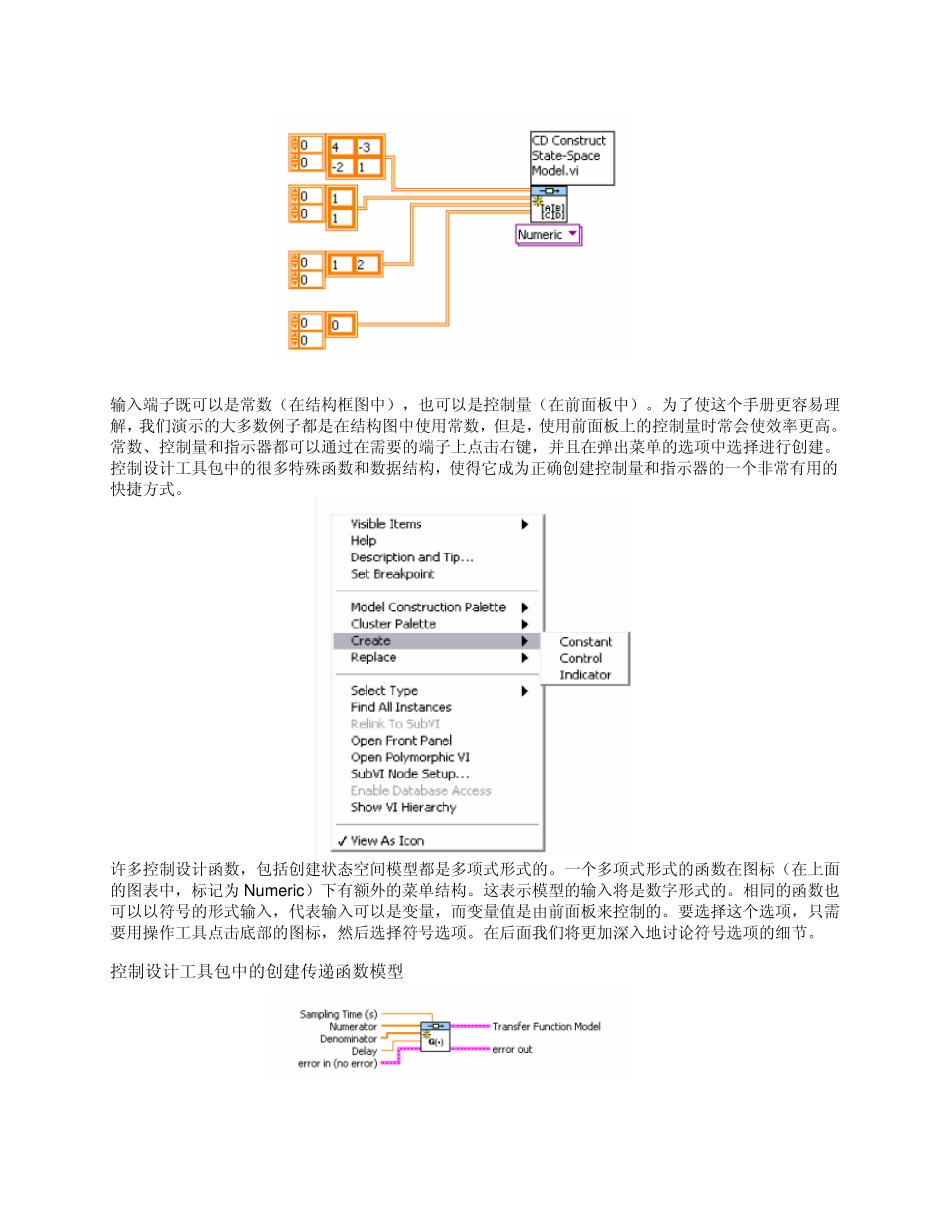

下面就是创建状态空间模型的一个例子
它的输出端可以连接到控制设计工具包中很多其它函数上,作为它们的输入端
输入端子既可以是常数(在结构框图中),也可以是控制量(在前面板中)
为了使这个手册更容易理解,我们演示的大
