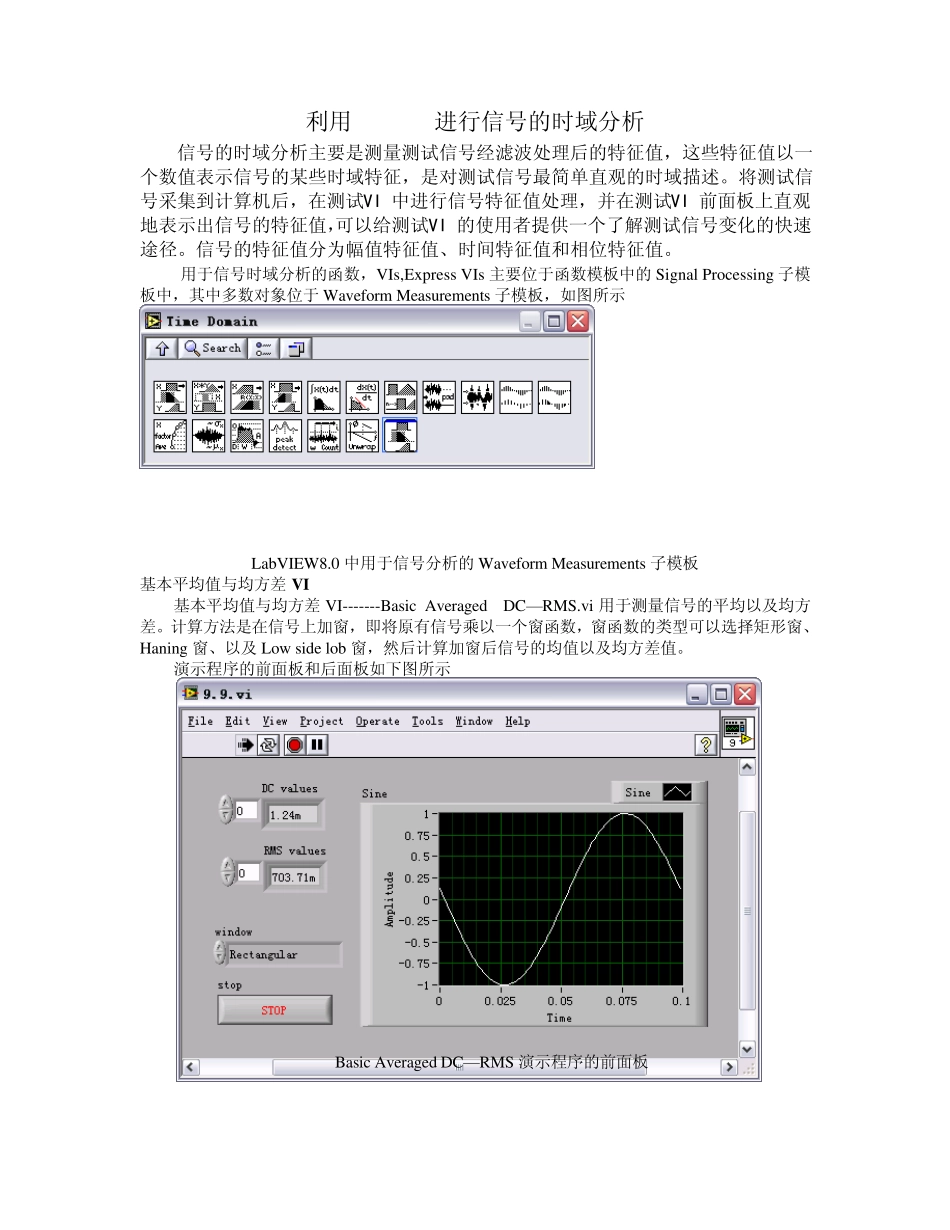

利用labview进行信号的时域分析_第1页
1/12

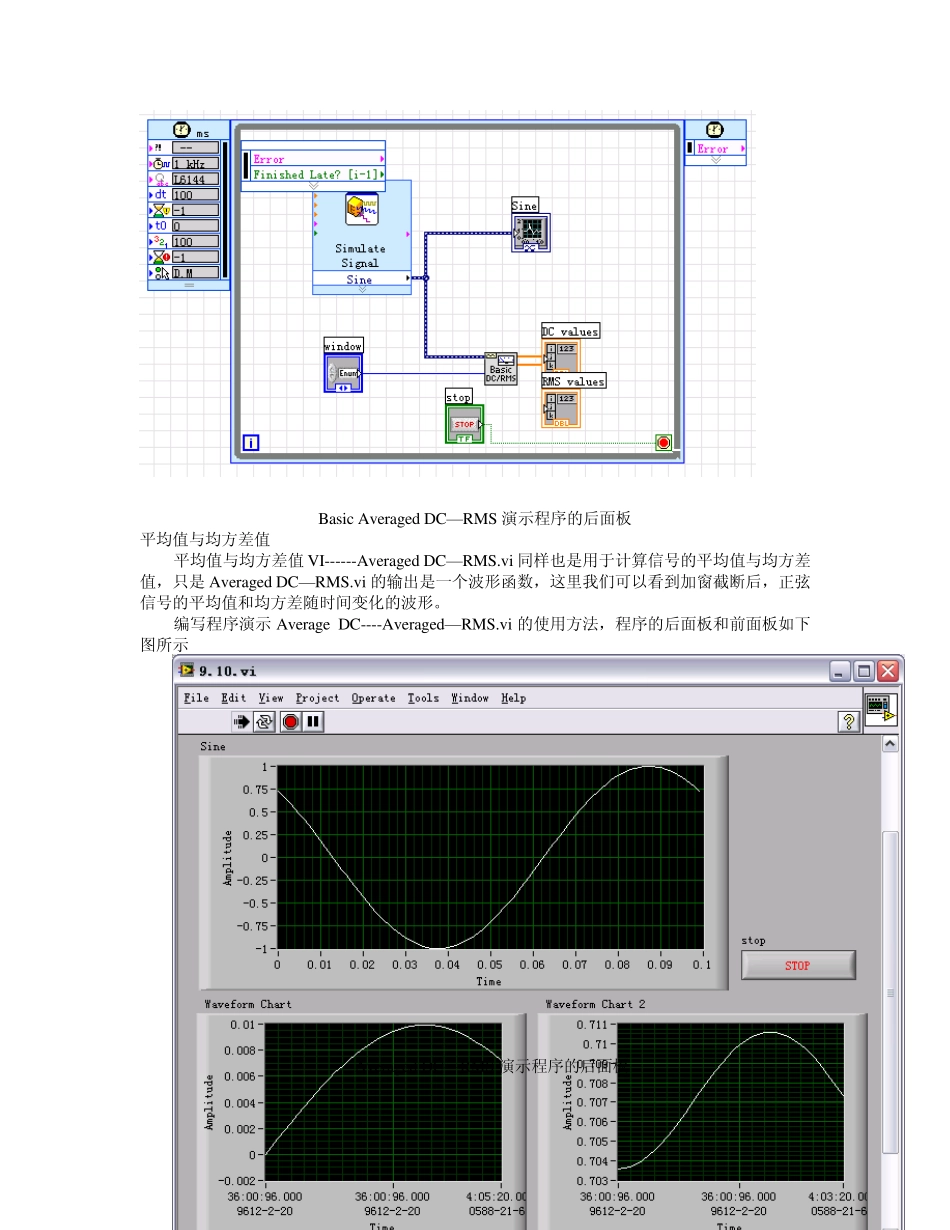

利用labview进行信号的时域分析_第2页
2/12

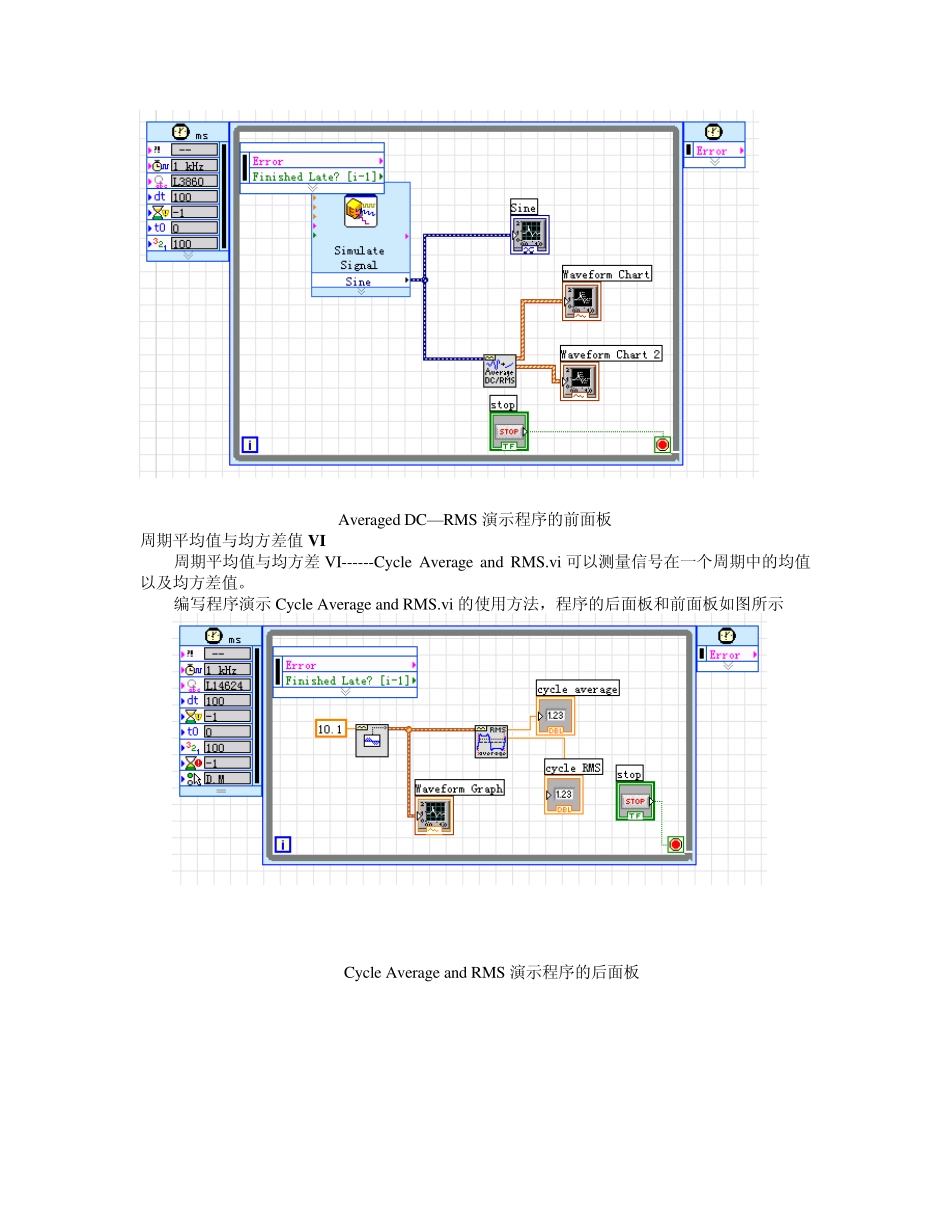

利用labview进行信号的时域分析_第3页
3/12
利用labview进行信号的时域分析 信号的时域分析主要是测量测试信号经滤波处理后的特征值,这些特征值以一个数值表示信号的某些时域特征,是对测试信号最简单直观的时域描述。将测试信号采集到计算机后,在测试VI 中进行信号特征值处理,并在测试VI 前面板上直观地表示出信号的特征值,可以给测试VI 的使用者提供一个了解测试信号变化的快速途径。信号的特征值分为幅值特征值、时间特征值和相位特征值。 用于信号时域分析的函数,VIs,Express VIs 主要位于函数模板中的Signal Processing 子模板中,其中多数对象位于 Waveform Measurements 子模板,如图所示 LabVIEW8.0 中用于信号分析的Waveform Measurements 子模板 基本平均值与均方差 V I 基本平均值与均方差 VI-------Basic Averaged DC—RMS.vi 用于测量信号的平均以及均方差。计算方法是在信号上加窗,即将原有信号乘以一个窗函数,窗函数的类型可以选择矩形窗、Haning 窗、以及 Low side lob 窗,然后计算加窗后信号的均值以及均方差值。 演示程序的前面板和后面板如下图所示 Basic Averaged DC—RMS 演示程序的前面板 Basic Averaged DC—RMS 演示程序的后面板 平均值与均方差值 平均值与均方差值VI------Averaged DC—RMS.vi 同样也是用于计算信号的平均值与均方差值,只是Averaged DC—RMS.vi 的输出是一个波形函数,这里我们可以看到加窗截断后,正弦信号的平均值和均方差随时间变化的波形。 编写程序演示Average DC----Averaged—RMS.vi 的使用方法,程序的后面板和前面板如下图所示 Averaged DC—RMS 演示程序的后面板 Av eraged DC—RMS 演示程序的前面板 周期平均值与均方差值V I 周期平均值与均方差VI------Cy cle Av erage and RMS.v i 可以测量信号在一个周期中的均值以及均方差值。 编写程序演示Cy cle Av erage and RMS.v i 的使用方法,程序的后面板和前面板如图所示 Cy cle Av erage and RMS 演示程序的后面板 Cy cle Av erage and RMS 演示程序的前面板 过滤态测量V I 过滤态测量VI------Transition Measu rements.v i 可以用于测量信号的过滤态量------上升时间以及其超调量。 编写程序演示Transition Measu rements.v i 的使用方法,程序的后面板与前面板分别如图所示 Transition Measu rements 演示程序的后面板 Transition Measu rements 演示程序的前面...
