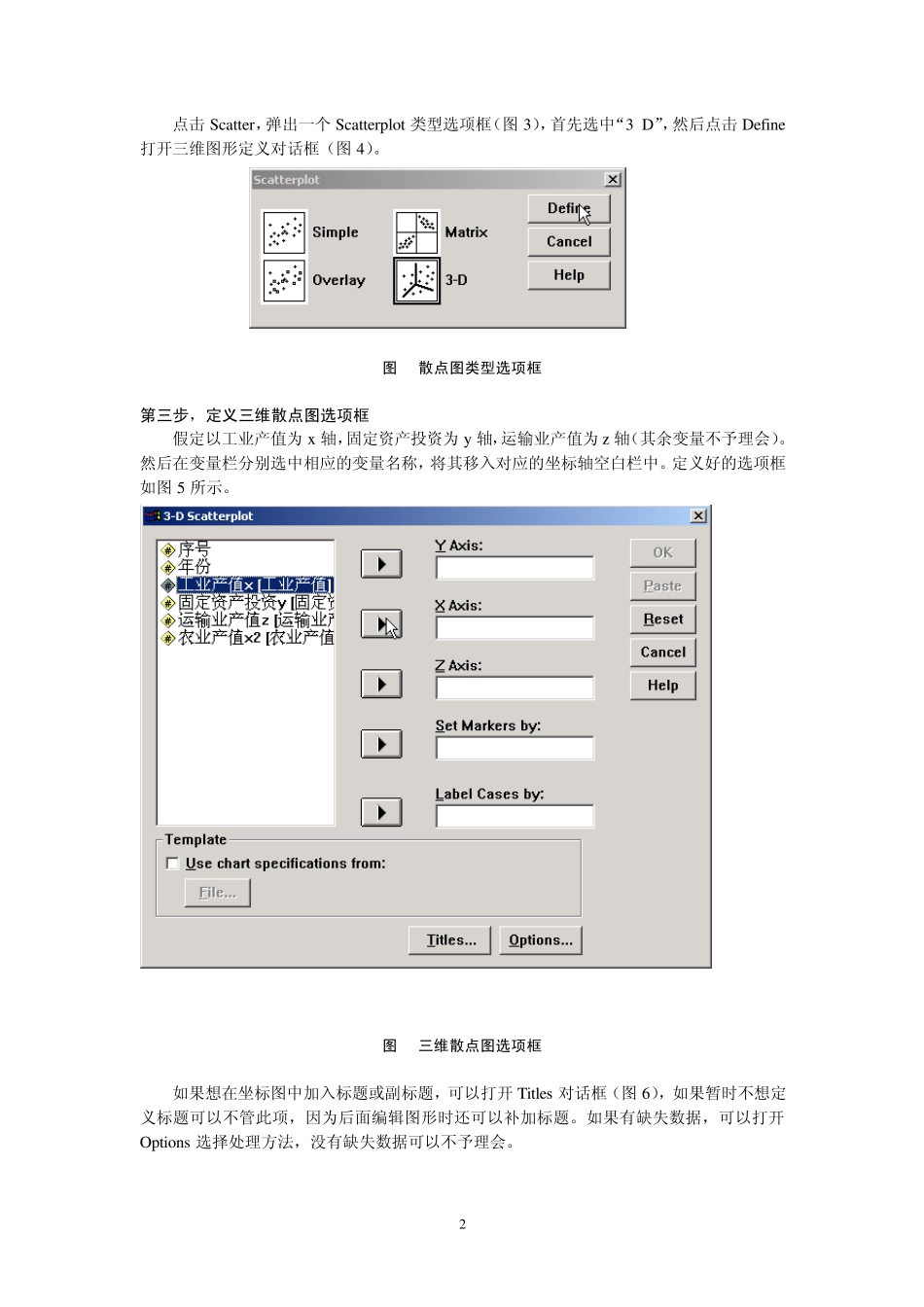

1 利用S P S S 作三维散点图的方法 下面以某省1970－1987 年18 年的产值数据为例进行说明（SPSS11.0）。 第一步：录入或调入数据（图1）。 图1 录入的数据 第二步，打开散点图选项框（路径：Graphs→Scatter„） 图2 打开散点图选项框的路径 2 点击Scatter，弹出一个Scatterplot 类型选项框（图3），首先选中“3-D”，然后点击Define打开三维图形定义对话框（图4）。 图3 散点图类型选项框 第三步，定义三维散点图选项框 假定以工业产值为 x 轴，固定资产投资为 y 轴，运输业产值为 z 轴（其余变量不予理会）。然后在变量栏分别选中相应的变量名称，将其移入对应的坐标轴空白栏中。定义好的选项框如图5 所示。 图4 三维散点图选项框 如果想在坐标图中加入标题或副标题，可以打开 Titles 对话框（图6），如果暂时不想定义标题可以不管此项，因为后面编辑图形时还可以补加标题。如果有缺失数据，可以打开Options 选择处理方法，没有缺失数据可以不予理会。 3 图5 定义完成的三维散点图对话框 图6 图形标题选项框 完成各项定义以后，点击O K 确定，随即弹出绘图结果（图7）。 4 14180固定资产投资y102016030124050140601070120工业产值x运输业产值z8100680460 图7 三维散点图一例 第四步，编辑图形 在图形上按鼠标右键，弹出一个菜单（图8），沿着SPSS Chart Object→Open的路径打 图8 打开 SPSS图形编辑器的路径 5 开SPSS的图形编辑器（图9）。双击坐标图也可以打开图形编辑器。点击图形编辑器的工具栏中的坐标旋转按钮可以将图形倒转，点击图标则可返回。图形倒转之后出现了一系列的图形旋转按钮，即，可将图形向各个方向旋转，调整到自己满意的方位。 图9 SPSS图形编辑器 点击三维坐标按钮弹出一个图形旋转选项框（图10a），据此也可实现三维图形的旋转。现在调整图10a 中的旋转按钮，使 z 轴向上，y 轴向外，点击 Ap p ly 应用（图10b），则会出现图11 所示的结果。 a 调整前 b 调整后 图10 三维旋转选项框 6 706050固定资产投资y401412301060208运输业产值z610804100工业产值x120140160180 图11 旋转后的结果 点击图形标志按钮可以弹出Markers 选项框（图12），在其中可以选择自己喜欢的图点符号，并可设计图点的大小（三个等级：很小Tiny，小Small，中Medium，大Large）。下面选中，点击Apply All，则方形符号变成圆形符号（图13）。 图12 图形符号选项框 ...
