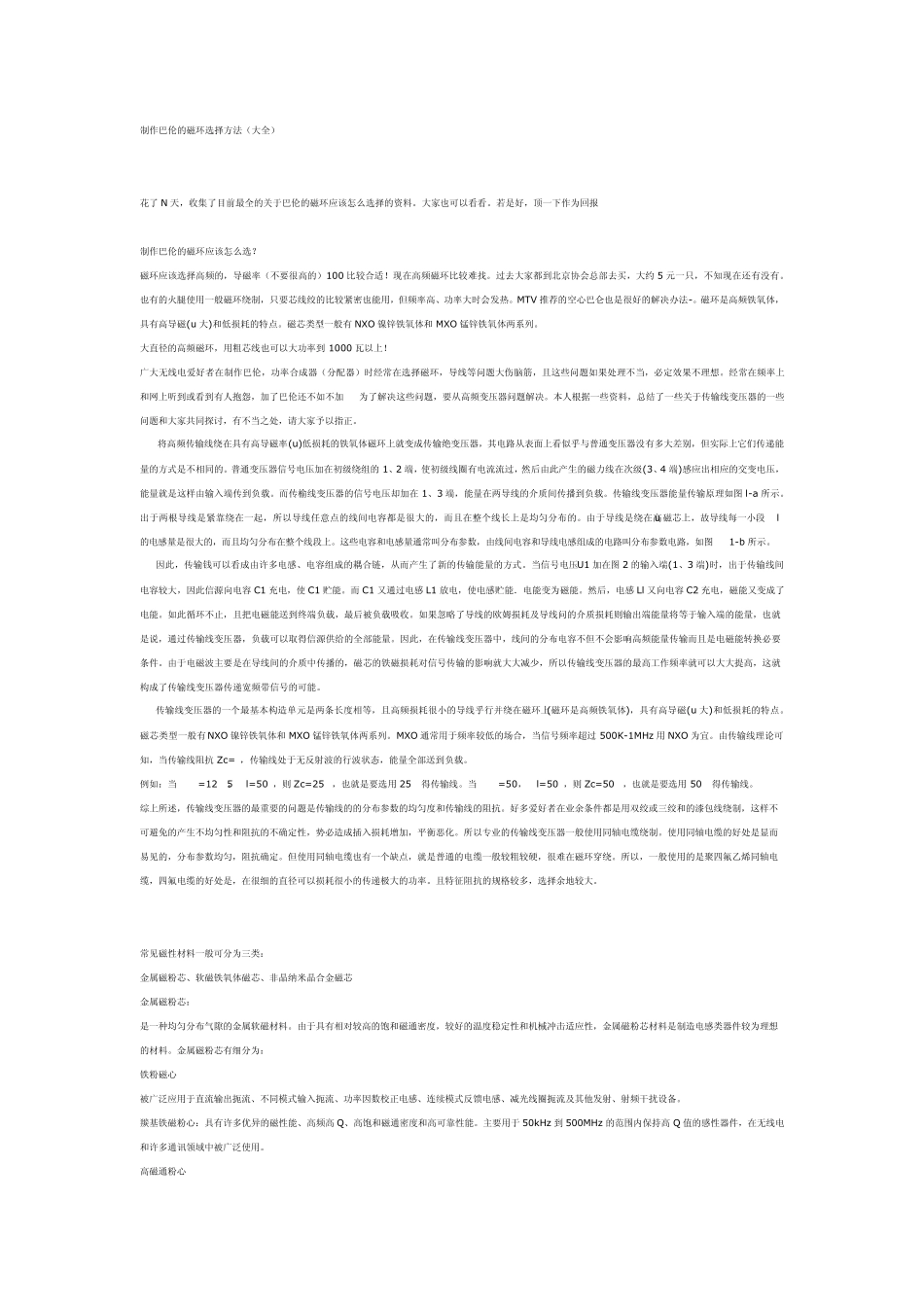

制作巴伦的磁环选择方法（大全） 花了N 天，收集了目前最全的关于巴伦的磁环应该怎么选择的资料。大家也可以看看。若是好，顶一下作为回报 制作巴伦的磁环应该怎么选？ 磁环应该选择高频的，导磁率（不要很高的）100 比较合适！现在高频磁环比较难找。过去大家都到北京协会总部去买，大约5 元一只，不知现在还有没有。也有的火腿使用一般磁环绕制，只要芯线绞的比较紧密也能用，但频率高、功率大时会发热。MTV 推荐的空心巴仑也是很好的解决办法-。磁环是高频铁氧体，具有高导磁(u 大)和低损耗的特点。磁芯类型一般有NXO 镍锌铁氧体和 MXO 锰锌铁氧体两系列。 大直径的高频磁环，用粗芯线也可以大功率到1000 瓦以上！ 广大无线电爱好者在制作巴伦，功率合成器（分配器）时经常在选择磁环，导线等问题大伤脑筋，且这些问题如果处理不当，必定效果不理想。经常在频率上和网上听到或看到有人抱怨，加了巴伦还不如不加……为了解决这些问题，要从高频变压器问题解决。本人根据一些资料，总结了一些关于传输线变压器的一些问题和大家共同探讨，有不当之处，请大家予以指正。 将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能量的方式是不相同的。普通变压器信号电压加在初级绕组的1、2 端，使初级线圈有电流流过，然后由此产生的磁力线在次级(3、4 端)感应出相应的交变电压，能量就是这样由输入端传到负载。而传榆线变压器的信号电压却加在1、3 端，能量在两导线的介质间传播到负载。传输线变压器能量传输原理如图 l-a 所示。出于两根导线是紧靠绕在一起，所以导线任意点的线间电容都是很大的，而且在整个线长上是均匀分布的。由于导线是绕在高u 磁芯上，故导线每一小段 Δl的电感量是很大的，而且均匀分布在整个线段上。这些电容和电感量通常叫分布参数，由线间电容和导线电感组成的电路叫分布参数电路，如图1-b 所示。 因此，传输钱可以看成由许多电感、电容组成的耦合链，从而产生了新的传输能量的方式。当信号电压U1 加在图 2 的输入端(1、3 端)时，出于传输线间电容较大，因此信源向电容 C1 充电，使C1 贮能。而 C1 又通过电感 L1 放电，使电感贮能．电能变为磁能。然后，电感 Ll 又向电容 C2 充电，磁能又变成了电能。如此循环不止，且把电磁能送到终端负载，最后被负载吸收。如果忽略了导线的欧姆损耗及导线...
