制作腐蚀板的流程及方法1

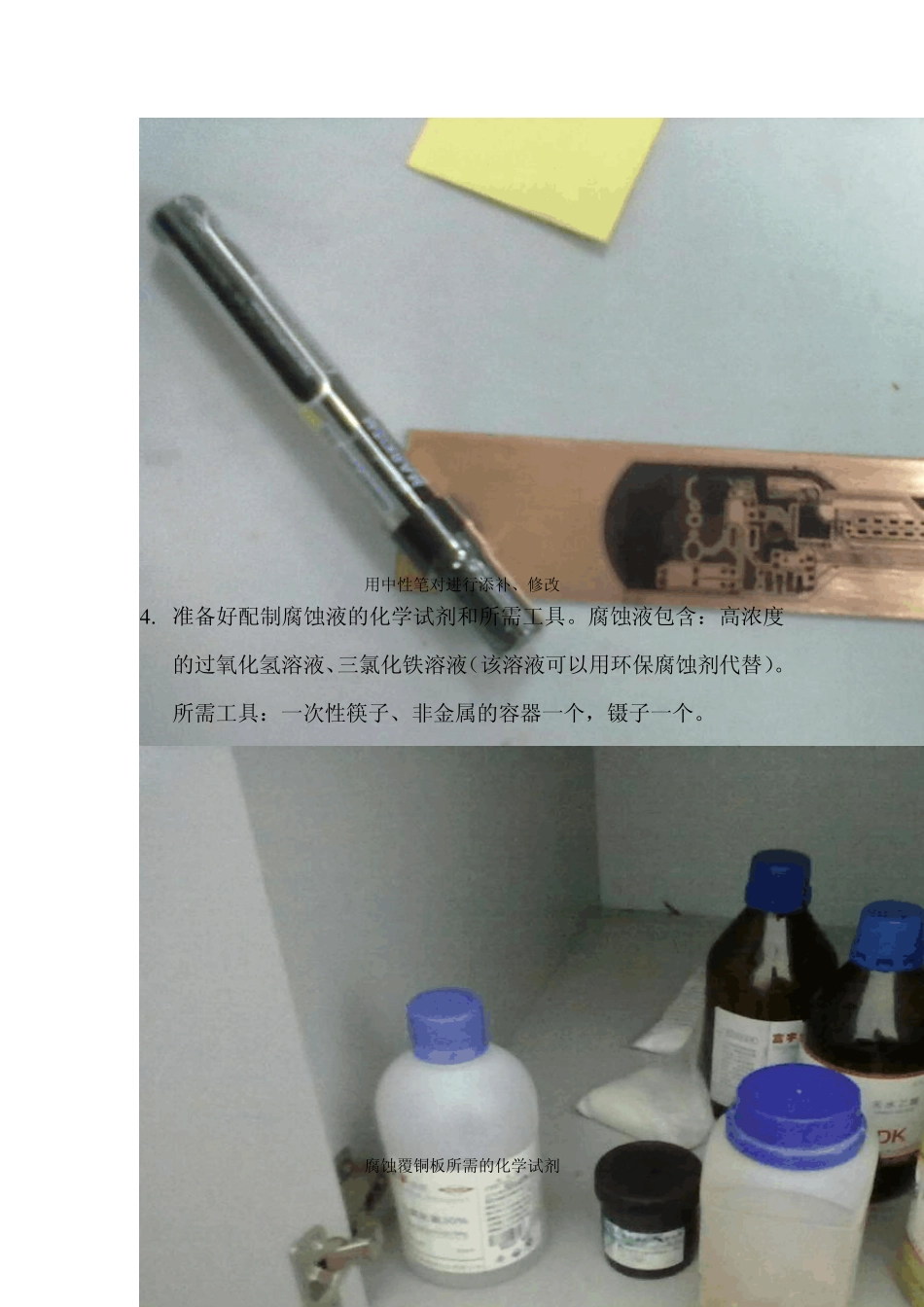

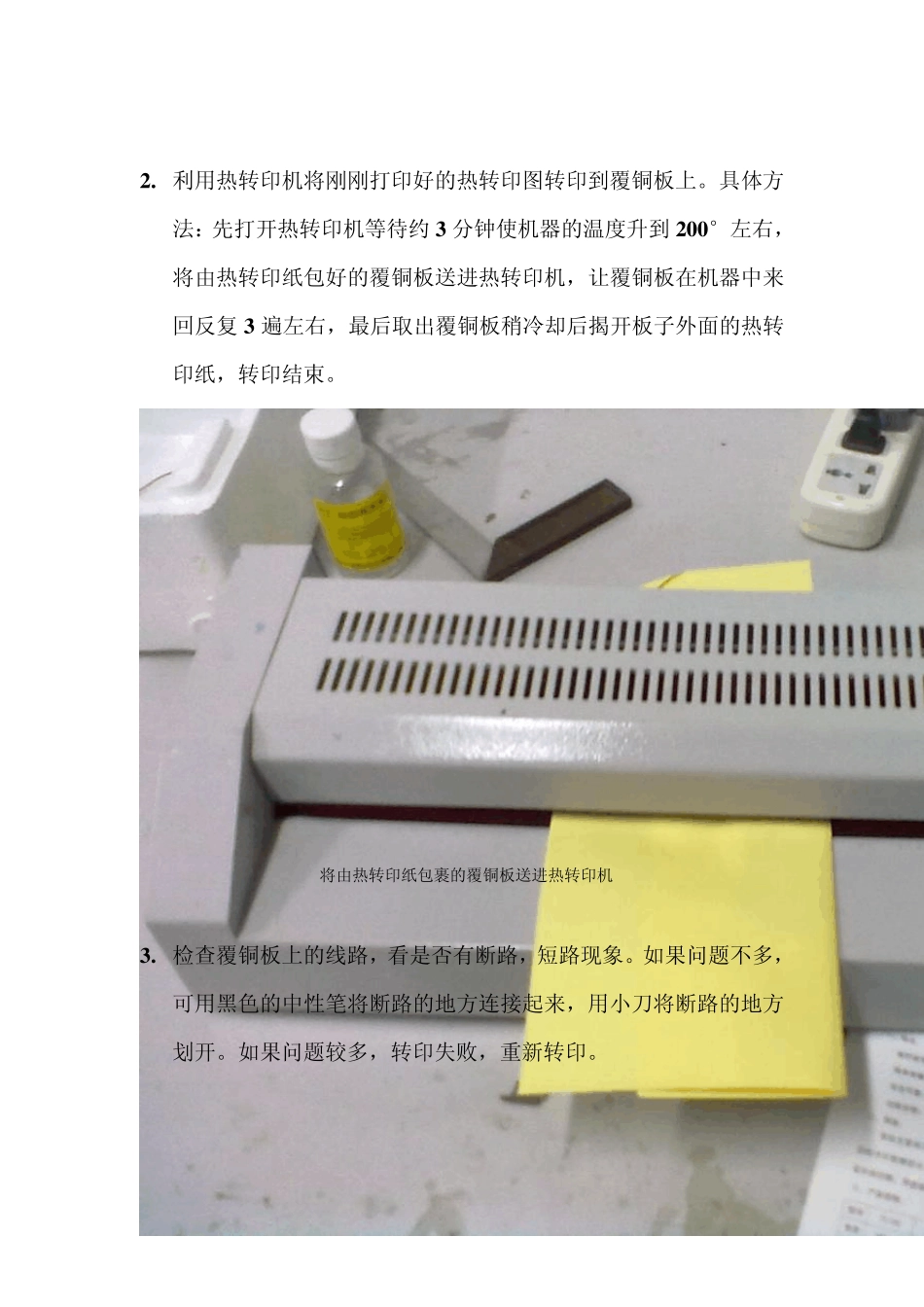

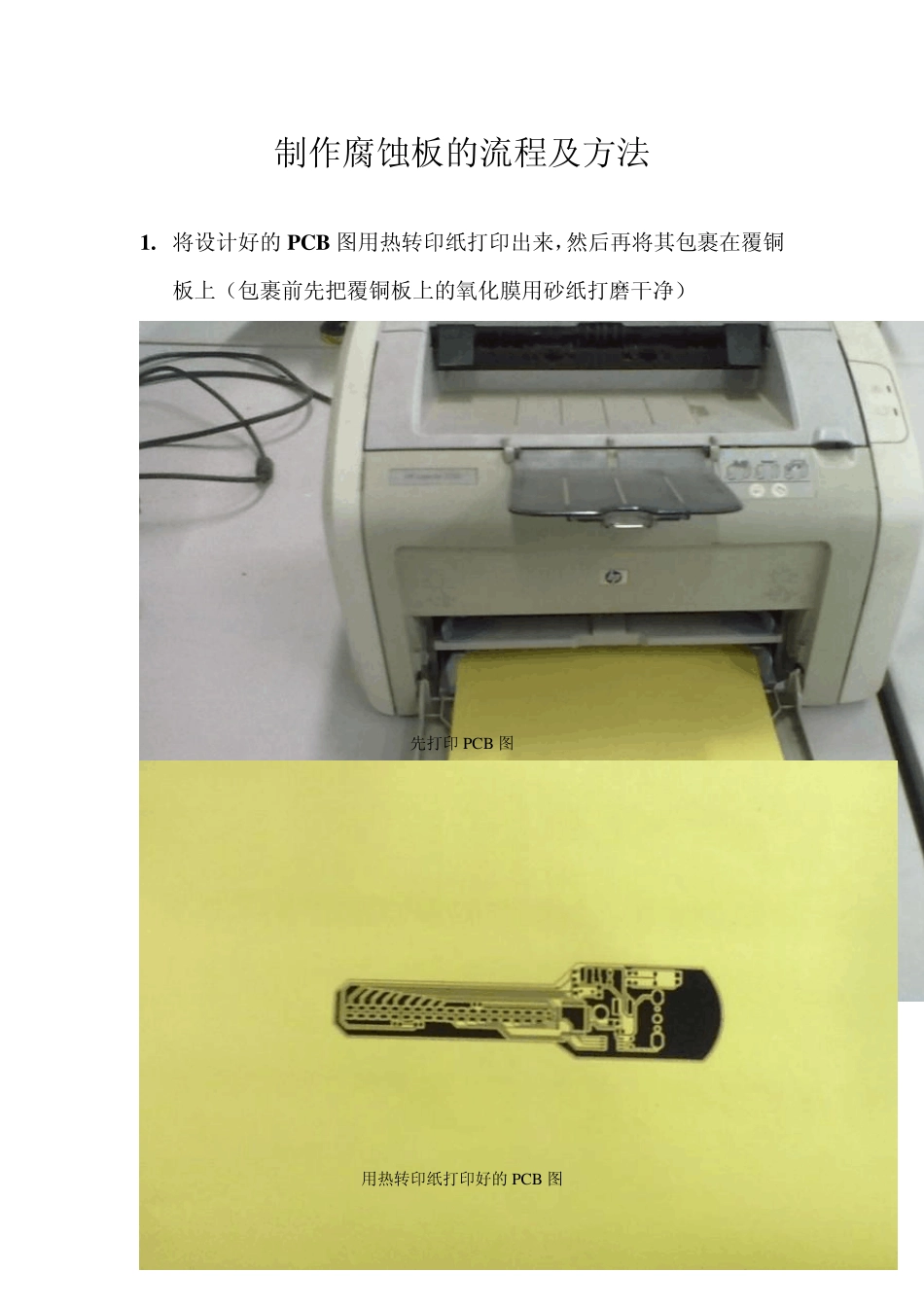

1 制作腐蚀板的流程及方法 1. 将设计好的PCB 图用热转印纸打印出来，然后再将其包裹在覆铜板上（包裹前先把覆铜板上的氧化膜用砂纸打磨干净） 先打印PCB 图 用热转印纸打印好的PCB 图 2 2 . 利用热转印机将刚刚打印好的热转印图转印到覆铜板上。具体方法：先打开热转印机等待约3 分钟使机器的温度升到2 0 0 °左右，将由热转印纸包好的覆铜板送进热转印机，让覆铜板在机器中来回反复 3 遍左右，最后取出覆铜板稍冷却后揭开板子外面的热转印纸，转印结束。 将由热转印纸包裹的覆铜板送进热转印机 3 . 检查覆铜板上的线路，看是否有断路，短路现象。如果问题不多，可用黑色的中性笔将断路的地方连接起来，用小刀将断路的地方划开。如果问题较多，转印失败，重新转印。 3 用中性笔对进行添补、修改 4 . 准备好配制腐蚀液的化学试剂和所需工具。腐蚀液包含：高浓度的过氧化氢溶液、三氯化铁溶液（该溶液可以用环保腐蚀剂代替）。所需工具：一次性筷子、非金属的容器一个，镊子一个。 腐蚀覆铜板所需的化学试剂 4 三氯化铁 环保腐蚀剂 5 高浓度的过氧化氢溶液 5 . 将转印好的覆铜板放到过氧化氢液里面，然后往里面加三氯化铁。腐蚀过程中用筷子轻轻的搅动，期间可以根据需要添加三氯化铁溶液和过氧化氢溶液。 将覆铜板放入腐蚀液中 6 将覆铜板压下，使覆铜面完全与腐蚀液接触 适当加入三氯化铁试剂和过氧化氢溶液 7 过氧化氢和三氯化铁刚混合时会产生大量的氯气 时刻关注覆铜面的腐蚀情况，腐蚀完后将其取出。 6 . 将从腐蚀液里拿出来的覆铜板用自来水冲洗干净，然后用砂纸将其上的印刷油墨刷干净。 8 刷去板上黑色打印碳粉 刷净后 7 . 打孔。根据孔的大小选择不同型号的转头。 9 不同型号的转头 转头对准焊盘中心 1 0 打孔完成的效果图 注意事项： 1 . 转印时，将热转印纸弄平整，防止转印过程中转印纸出现皱纹，直接导致转印失败。 2 . 把握好腐蚀的时间，腐蚀时间过短会使造成电路板线路短路，腐蚀时间过长会使被碳粉覆盖地方液会被腐蚀，导致路板线路断路。 3 . 腐蚀时不要使腐蚀液滴到皮肤，衣服，及其他物体上。不小心滴到皮肤上时应马上用大量清水清洗；滴到衣物上时，应马上用抹布抹掉。 4 . 对应焊盘大小选择合适的钻头型号，打孔时，转头要对准焊盘的中心。 5 . 腐蚀液是可以重复利用的，应妥善保存好腐蚀，供下一次使用。当不能用时，应在腐蚀液里加入生石灰，然后倒入卫生间的下水道中。 周立功 3 +1 实验班 刘文 2 0 1 1 .1 2 .0 4
