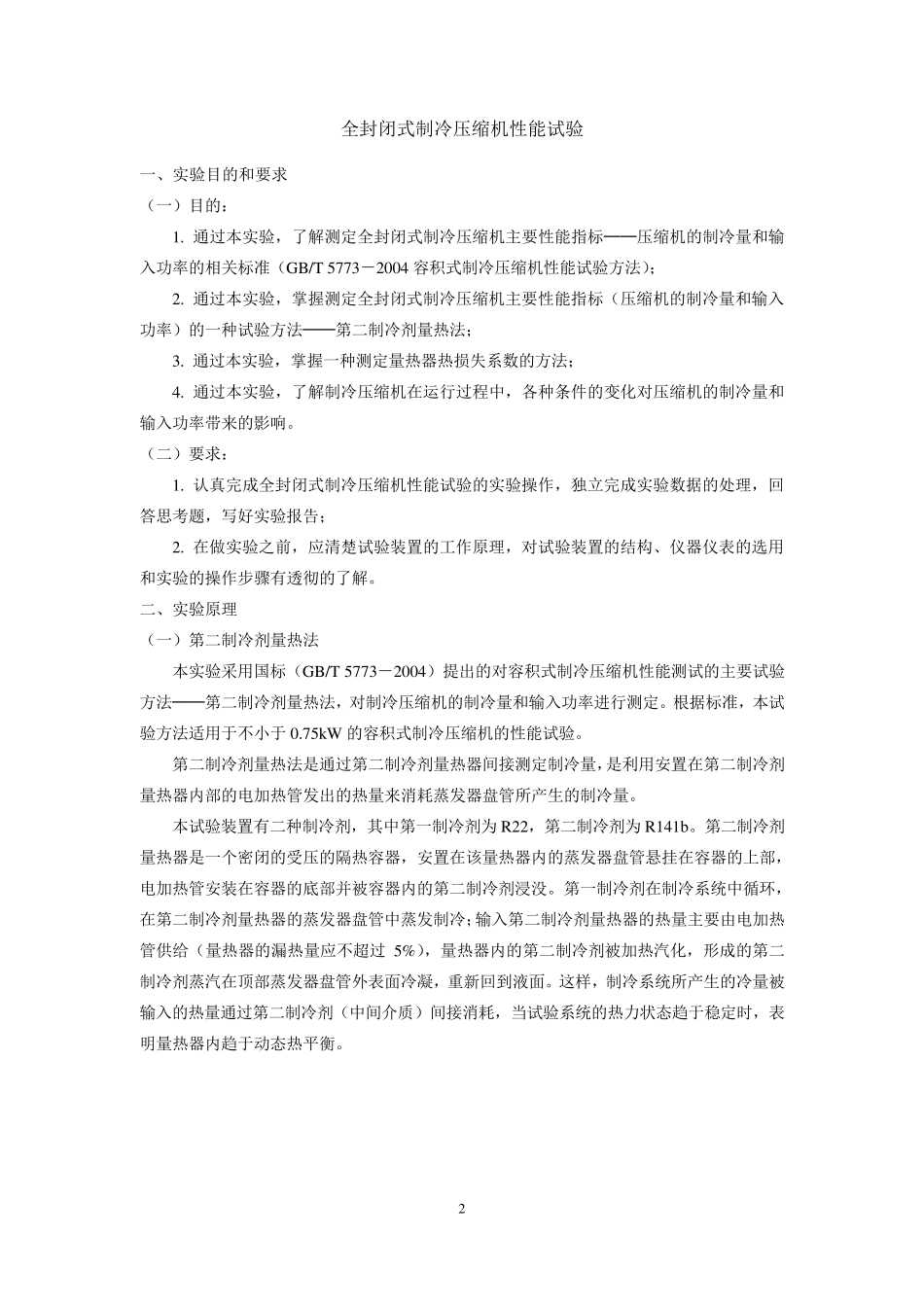

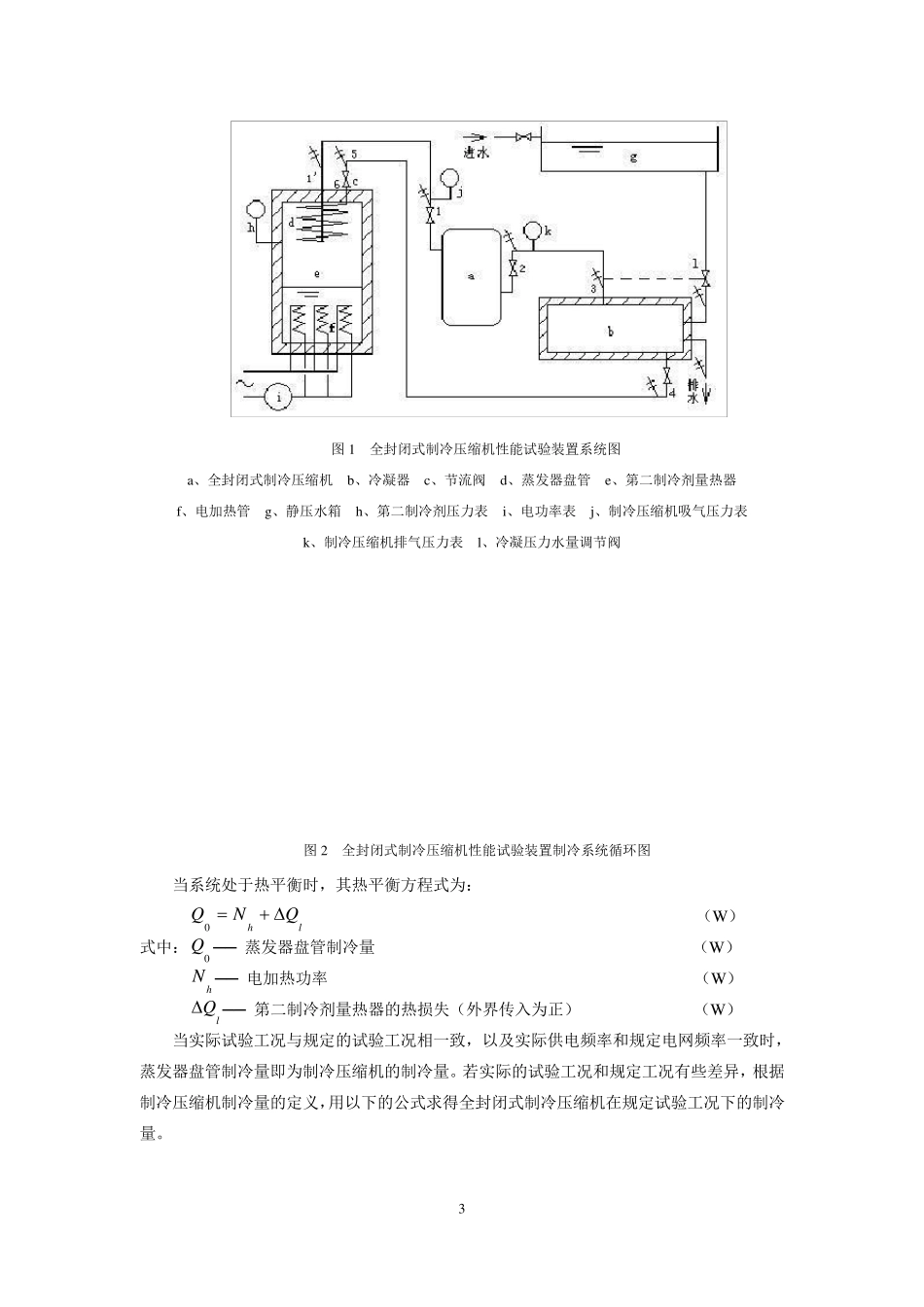

1 制 冷 压 缩 机 性 能 试 验 实验指导书 重 庆 大 学 动 力 工 程 学 院 二 ○一二 年五月 2 全封闭式制冷压缩机性能试验 一、实验目的和要求 （一）目的： 1. 通过本实验，了解测定全封闭式制冷压缩机主要性能指标──压缩机的制冷量和输入功率的相关标准（GB/T 5773－2004 容积式制冷压缩机性能试验方法）； 2. 通过本实验，掌握测定全封闭式制冷压缩机主要性能指标（压缩机的制冷量和输入功率）的一种试验方法──第二制冷剂量热法； 3. 通过本实验，掌握一种测定量热器热损失系数的方法； 4. 通过本实验，了解制冷压缩机在运行过程中，各种条件的变化对压缩机的制冷量和输入功率带来的影响。 （二）要求： 1. 认真完成全封闭式制冷压缩机性能试验的实验操作，独立完成实验数据的处理，回答思考题，写好实验报告； 2. 在做实验之前，应清楚试验装置的工作原理，对试验装置的结构、仪器仪表的选用和实验的操作步骤有透彻的了解。 二、实验原理 （一）第二制冷剂量热法 本实验采用国标（GB/T 5773－2004）提出的对容积式制冷压缩机性能测试的主要试验方法──第二制冷剂量热法，对制冷压缩机的制冷量和输入功率进行测定。根据标准，本试验方法适用于不小于 0.75kW 的容积式制冷压缩机的性能试验。 第二制冷剂量热法是通过第二制冷剂量热器间接测定制冷量，是利用安置在第二制冷剂量热器内部的电加热管发出的热量来消耗蒸发器盘管所产生的制冷量。 本试验装置有二种制冷剂，其中第一制冷剂为 R22，第二制冷剂为 R141b。第二制冷剂量热器是一个密闭的受压的隔热容器，安置在该量热器内的蒸发器盘管悬挂在容器的上部，电加热管安装在容器的底部并被容器内的第二制冷剂浸没。第一制冷剂在制冷系统中循环，在第二制冷剂量热器的蒸发器盘管中蒸发制冷；输入第二制冷剂量热器的热量主要由电加热管供给（量热器的漏热量应不超过5%），量热器内的第二制冷剂被加热汽化，形成的第二制冷剂蒸汽在顶部蒸发器盘管外表面冷凝，重新回到液面。这样，制冷系统所产生的冷量被输入的热量通过第二制冷剂（中间介质）间接消耗，当试验系统的热力状态趋于稳定时，表明量热器内趋于动态热平衡。 3 图1 全封闭式制冷压缩机性能试验装置系统图 a、全封闭式制冷压缩机 b、冷凝器 c、节流阀 d、蒸发器盘管 e、第二制冷剂量热器 f、电加热管 g、静压水箱 h、第二制冷剂压力表 i、电功率表 j、制冷压缩机...
