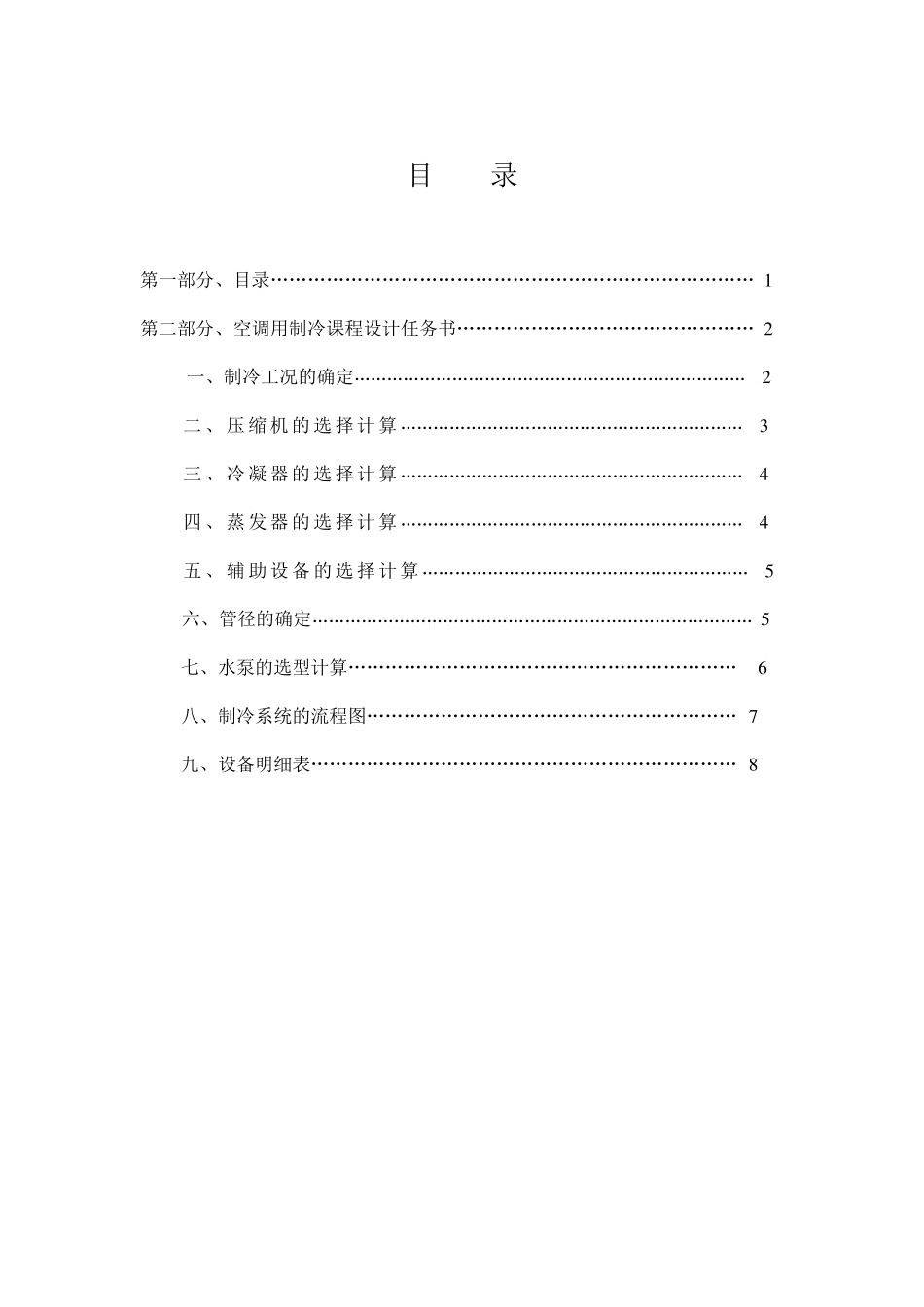

目 录 第一部分、目录…………………………………………………………………… 1 第二部分、空调用制冷课程设计任务书………………………………………… 2 一、制冷工况的确定……………………………………………………………… 2 二 、压 缩 机 的 选 择 计 算 ……………………………………………………… 3 三 、冷 凝 器 的 选 择 计 算 ……………………………………………………… 4 四 、蒸 发 器 的 选 择 计 算 ……………………………………………………… 4 五 、辅 助 设 备 的 选 择 计 算 …………………………………………………… 5 六、管径的确定……………………………………………………………………… 5 七、水泵的选型计算……………………………………………………… 6 八、制冷系统的流程图…………………………………………………… 7 九、设备明细表…………………………………………………………… 8 空调用制冷技术课程设计任务书 已知条件：已知空调系统要求冷负荷800kw，拟采用R22 制冷系统，循环水冷却，冷却水进水温度为32℃，出水温度为37℃，冷冻水出水温度为7℃，冷冻水回水温度12℃。，冷冻水球的压头为25m，机房面积 14400mm 9000mm，机房高 4000mm，冷却塔放在机房顶上，其它设备及辅助用房都在机房空间内。 设计说明书 根据设计要求，此系统的设备设计计算、选用与校核如下： 一、制冷工况的确定： 由已知条件冷却水进水温度为32℃，出水温度为37℃，冷冻水出水温度为7℃，冷冻水回水温度12℃。 1t =32℃ 2t =37℃ 1st =12℃ 2st =7℃ 1.1 蒸发温度0t ： 025stt （比要求供给的冷冻水的温度低 5℃） =2℃ 1.2 冷凝温度kt ： 121 ()52kttt （冷却水的进口温度取下限。其范围是5~7℃） =39.5℃ 1.3 吸气温度吸t ： 吸t =0t +8 （过热度3~8℃，并选 8℃） =10℃ 1.4 过冷温度过冷t： 过冷t=kt 4.5 =35℃ （过冷度：4.5℃） 查 R22 lgp-h 图可知 1' 1 234hlgp 根据0t =2℃，kt =39.5℃，吸t =10℃，过冷t=35℃，可得： 1h =408 kJ/kg 1p =0.53 bar 1v =45 l kg 2h 439 kJ/kg 2p 1.6 bar 2v =23 l kg 3h 250 kJ/kg 4h 250 kJ/kg 1'h 405 kJ/kg 1.5 单位质量制冷量：0q =1'h 4h 405-250=155 kJ/kg 1.6 单...
