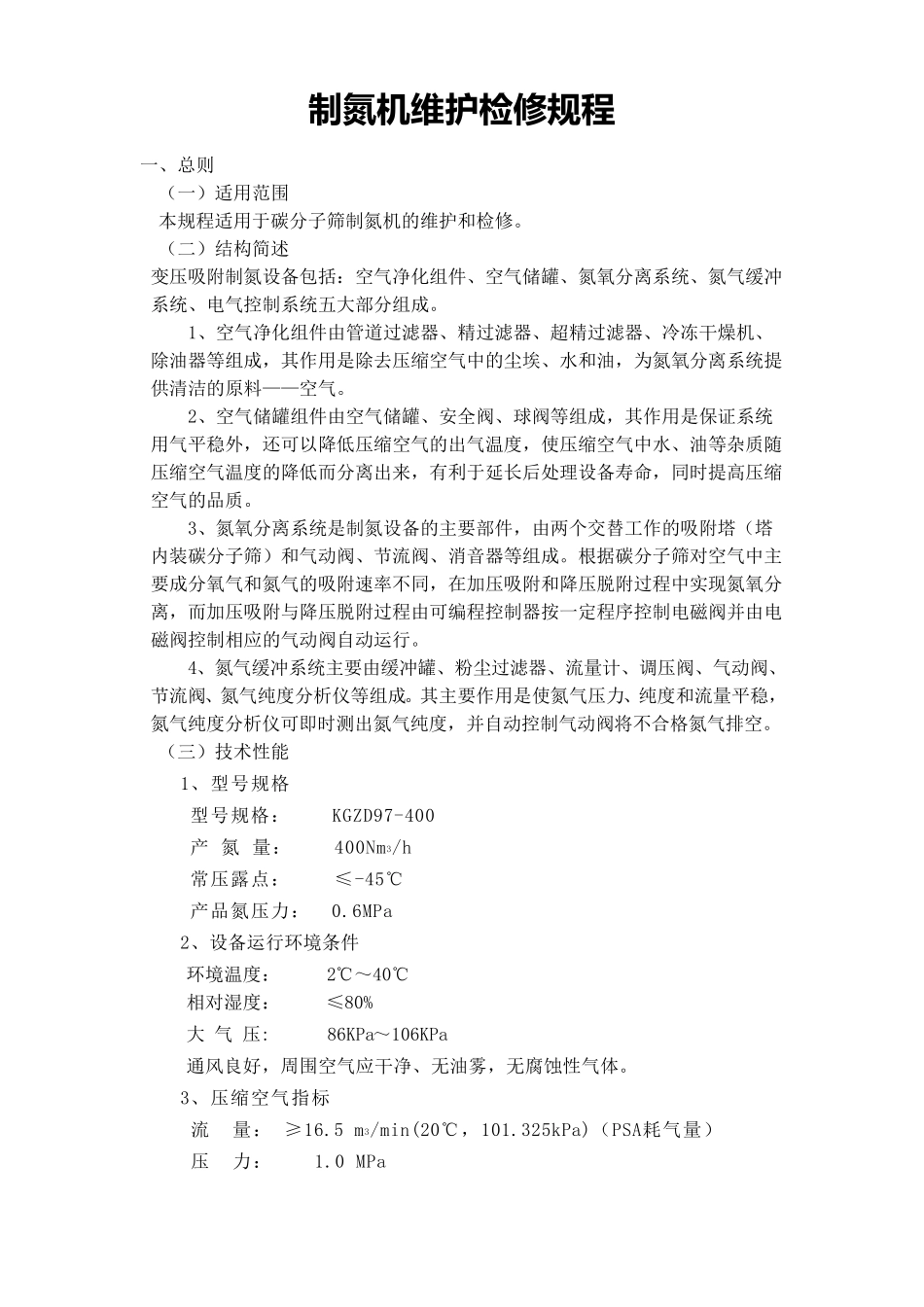

制 氮 机 维 护 检 修规程 一、总则 （一）适用范围 本规程适用于碳分子筛制氮机的维护和检修
（二）结构简述 变压吸附制氮设备包括：空气净化组件、空气储罐、氮氧分离系统、氮气缓冲系统、电气控制系统五大部分组成
1、空气净化组件由管道过滤器、精过滤器、超精过滤器、冷冻干燥机、除油器等组成，其作用是除去压缩空气中的尘埃、水和油，为氮氧分离系统提供清洁的原料——空气
2、空气储罐组件由空气储罐、安全阀、球阀等组成，其作用是保证系统用气平稳外，还可以降低压缩空气的出气温度，使压缩空气中水、油等杂质随压缩空气温度的降低而分离出来，有利于延长后处理设备寿命，同时提高压缩空气的品质
3、氮氧分离系统是制氮设备的主要部件，由两个交替工作的吸附塔（塔内装碳分子筛）和气动阀、节流阀、消音器等组成
根据碳分子筛对空气中主要成分氧气和氮气的吸附速率不同，在加压吸附和降压脱附过程中实现氮氧分离，而加压吸附与降压脱附过程由可编程控制器按一定 程序 控制电磁 阀并 由电磁 阀控制相 应 的气动阀自 动运 行
4、氮气缓冲系统主要由缓冲罐、粉 尘过滤器、流量 计 、调 压阀、气动阀、节流阀、氮气纯 度分析 仪 等组成
其主要作用是使氮气压力 、纯 度和流量 平稳，氮气纯 度分析 仪 可即 时测 出氮气纯 度，并 自 动控制气动阀将 不合 格 氮气排 空
（三 ）技 术 性 能 1、型 号 规格 型 号 规格 ： KGZD97-400 产 氮 量 ： 400Nm3/h 常 压露 点 ： ≤ -45℃ 产 品氮压力 ： 0
6MPa 2、设备运 行 环 境 条 件 环 境 温度： 2℃ ～ 40℃ 相 对湿 度： ≤ 80% 大 气 压: 86KPa～ 106KPa 通 风 良 好 ，周 围空气应 干净、无 油雾 ，无 腐 蚀 性 气体
3、压缩空气指 标 流 量 ： ≥ 16
