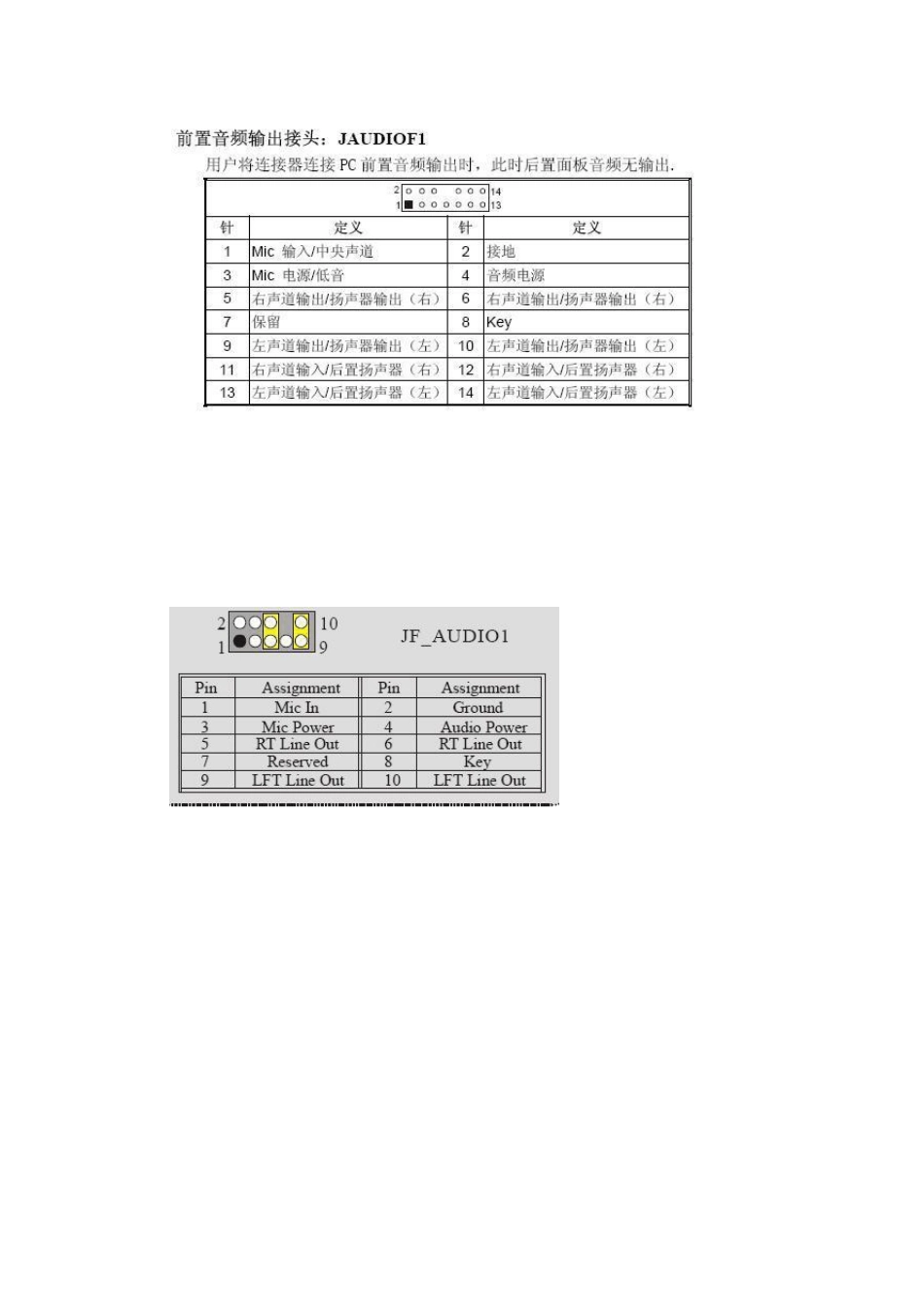

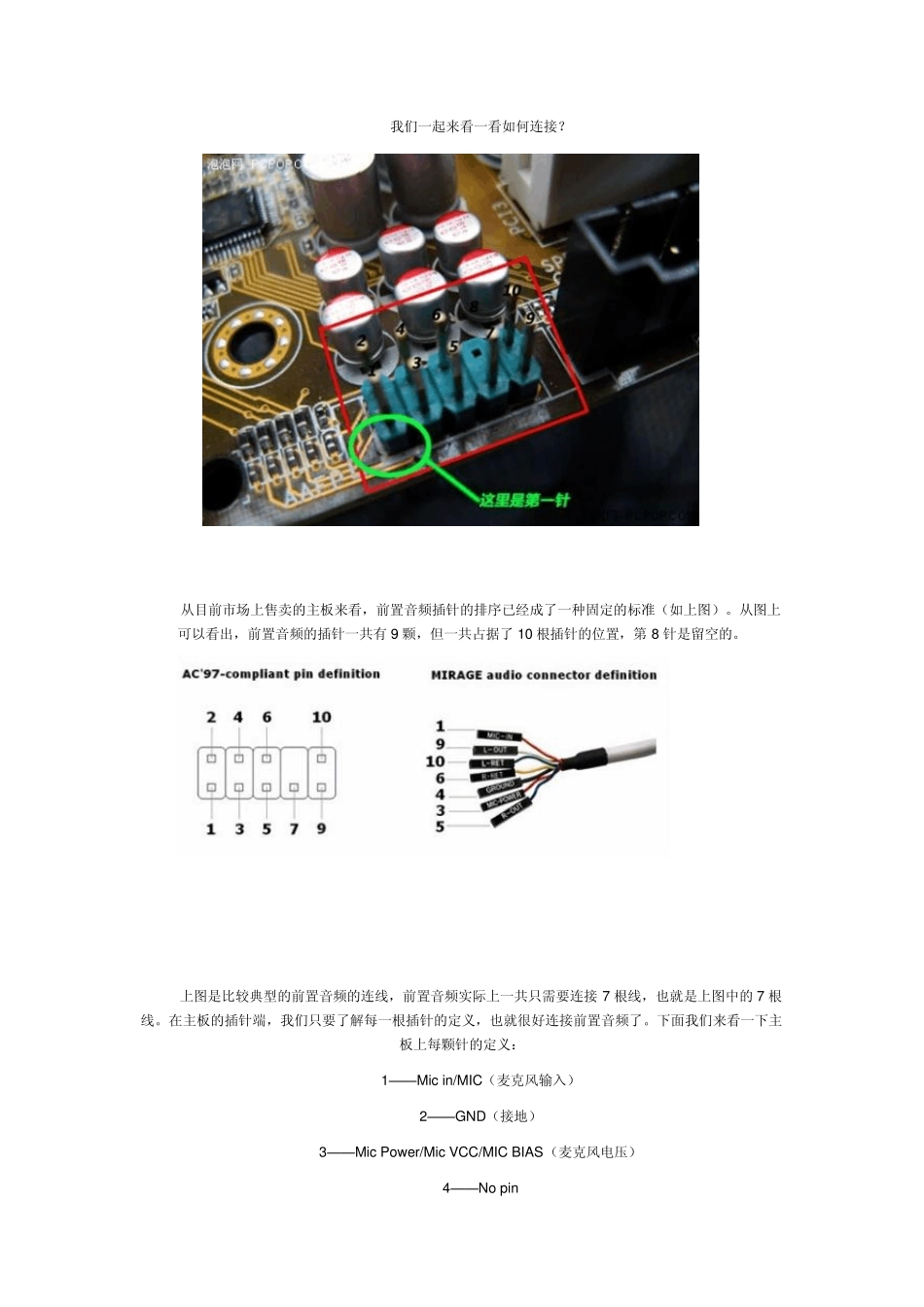

我们一起来看一看如何连接? 从目前市场上售卖的主板来看,前置音频插针的排序已经成了一种固定的标准(如上图)。从图上可以看出,前置音频的插针一共有 9 颗,但一共占据了10 根插针的位置,第 8 针是留空的。 上图是比较典型的前置音频的连线,前置音频实际上一共只需要连接7 根线,也就是上图中的7 根线。在主板的插针端,我们只要了解每一根插针的定义,也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义: 1——Mic in/MIC(麦克风输入) 2——GND(接地) 3——Mic Pow er/Mic VCC/MIC BIAS(麦克风电压) 4——No pin 5——LINE OUT FR(右声道前置音频输出) 6——LINE OUT RR(右声道后置音频输出) 7——NO p in 8——NO p in 9——LINE OUT FL(左声道前置音频输出) 10——LINE OUT RL(做声道后置音频输出) 在连接前置音频的时候,只需要按照上面的定义,连接好相应的线就可以了。实际上,第5Pin 和第6Pin 、第9Pin 和第10Pin 在部分机箱上是由一根线接出来的,也可以达到同样的效果。 看起来线有点多,但是同样非常好记,大家不妨按照笔者记得方法。首先记住前三根,第一根是麦克输入,第二根接地,第三根是麦克电压,然后第5Pin 和第6Pin 插右声道,第9Pin 和第10Pin 插左声道。从上往下数就是,Mic in 、Mic 电压、右声道、左声道,再外加一个接地。这么记是不是很简单? 现市场上各种机箱的前置音频面板接线大概分为 4 种:标准 7 线接口、简化 7 线接口、5 线接口、4线接口。对于 5 线、4 线接口的面板,由于制造不符合标准,即使连接以后也不能组成正常的回路,后置无法正常发声的;对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了。 看看现在市面上,一般机箱音频线的标示: 金河田机箱前置音频线接法 目前金河田机箱的前置音频端子与主板前置音频插针一般接法如下: MIC IN ●1 2 ●GND MIC VCC ●3 4 ●+5V(不接) SPK-R ●5 6 ●RIN ●7 8 SPK-L ●9 10 ●LIN 各引脚定义: 1 MIC_IN 前置麦克输入。 2 GND 供模拟音频电路使用的接地。 3 MIC VCC 为麦克风麦克偏置电压,可以不接。 4 +5V 供模拟音频电路使用的滤波 +5 V。不接 5 SPK-R 输出给前置的右声道音频信号。 6 RIN 从前置返回的右声道音频信号。 7 无定义 8 无针脚。 9 SPK-L 输出给前置的左声道音频信号。...
