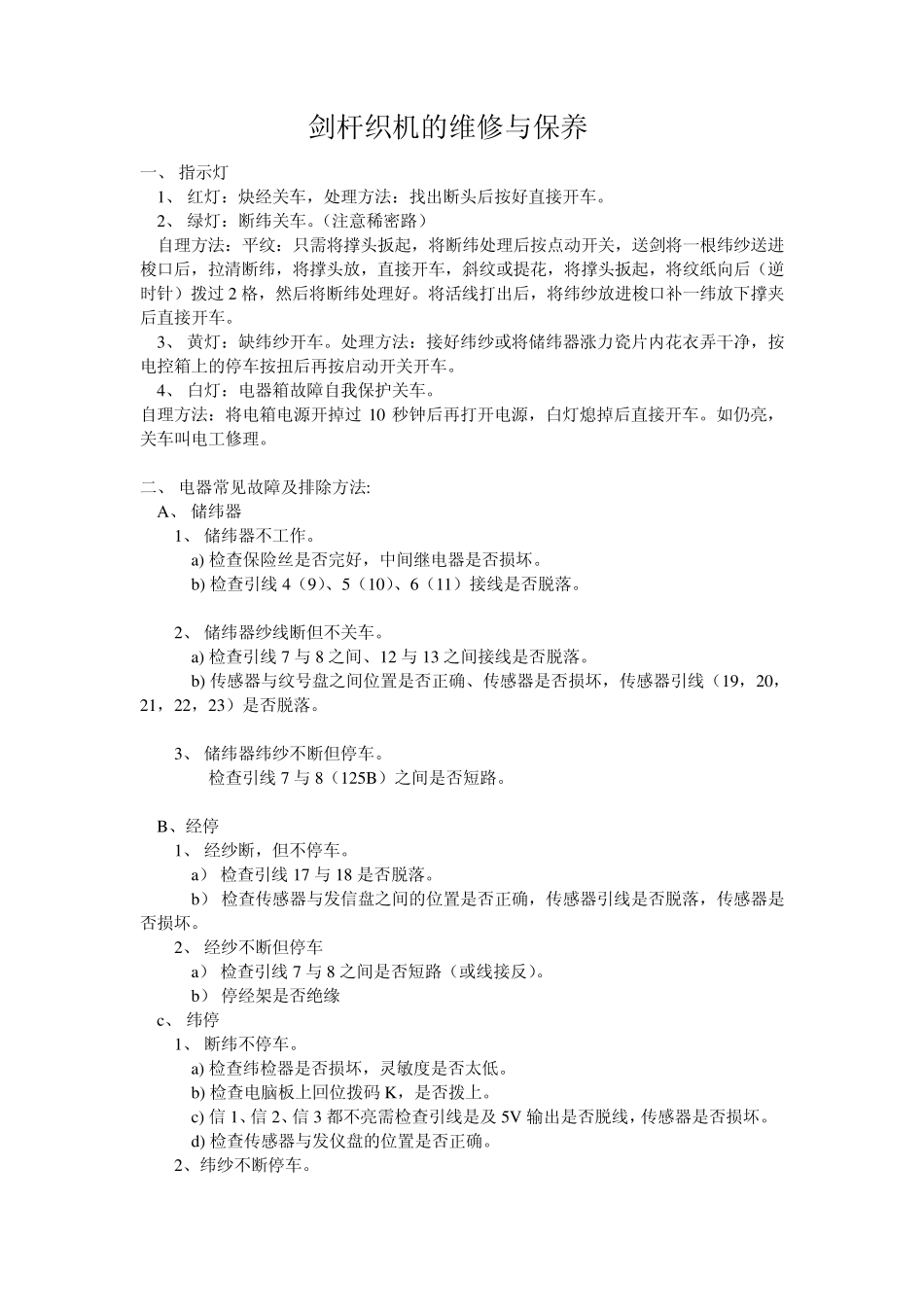

剑杆织机的维修与保养 一、 指示灯 1、 红灯：炔经关车，处理方法：找出断头后按好直接开车。 2、 绿灯：断纬关车。（注意稀密路） 自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过 2 格，然后将断纬处理好。将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。 3、 黄灯：缺纬纱开车。处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。 4、 白灯：电器箱故障自我保护关车。 自理方法：将电箱电源开掉过 10 秒钟后再打开电源，白灯熄掉后直接开车。如仍亮，关车叫电工修理。 二、 电器常见故障及排除方法: A、 储纬器 1、 储纬器不工作。 a) 检查保险丝是否完好，中间继电器是否损坏。 b) 检查引线 4（9）、5（10）、6（11）接线是否脱落。 2、 储纬器纱线断但不关车。 a) 检查引线 7 与8 之间、12 与13 之间接线是否脱落。 b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。 3、 储纬器纬纱不断但停车。 检查引线 7 与8（125B）之间是否短路。 B、经停 1、 经纱断，但不停车。 a） 检查引线 17 与18 是否脱落。 b） 检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。 2、 经纱不断但停车 a） 检查引线 7 与8 之间是否短路（或线接反）。 b） 停经架是否绝缘 c、 纬停 1、 断纬不停车。 a) 检查纬检器是否损坏，灵敏度是否太低。 b) 检查电脑板上回位拨码 K，是否拨上。 c) 信 1、信 2、信 3 都不亮需检查引线是及 5V 输出是否脱线，传感器是否损坏。 d) 检查传感器与发仪盘的位置是否正确。 2、纬纱不断停车。 a) 检查纬检器灵敏度是否太高，纬检器是否损坏。 b) 检查传感器（霍尔元件）其中一只是否损坏。 c) 检查传感器引线（22、23）之间是否短路。 备注；发信座及传感器角度： 角度 0° 115° 180° 250° 295° 信 1 √ √ √ × × 信 2 √ × × √ √ 信 3 √ √ × √ × （√灯亮，× 不亮） D、白灯亮 1、 检查离合器、制动器引线之间是否短路。 2、 离合器、制动器是否漏电。 三、 织造常见故障的发现和排除。 A1 断经关机 （1） 检查导轨片...
