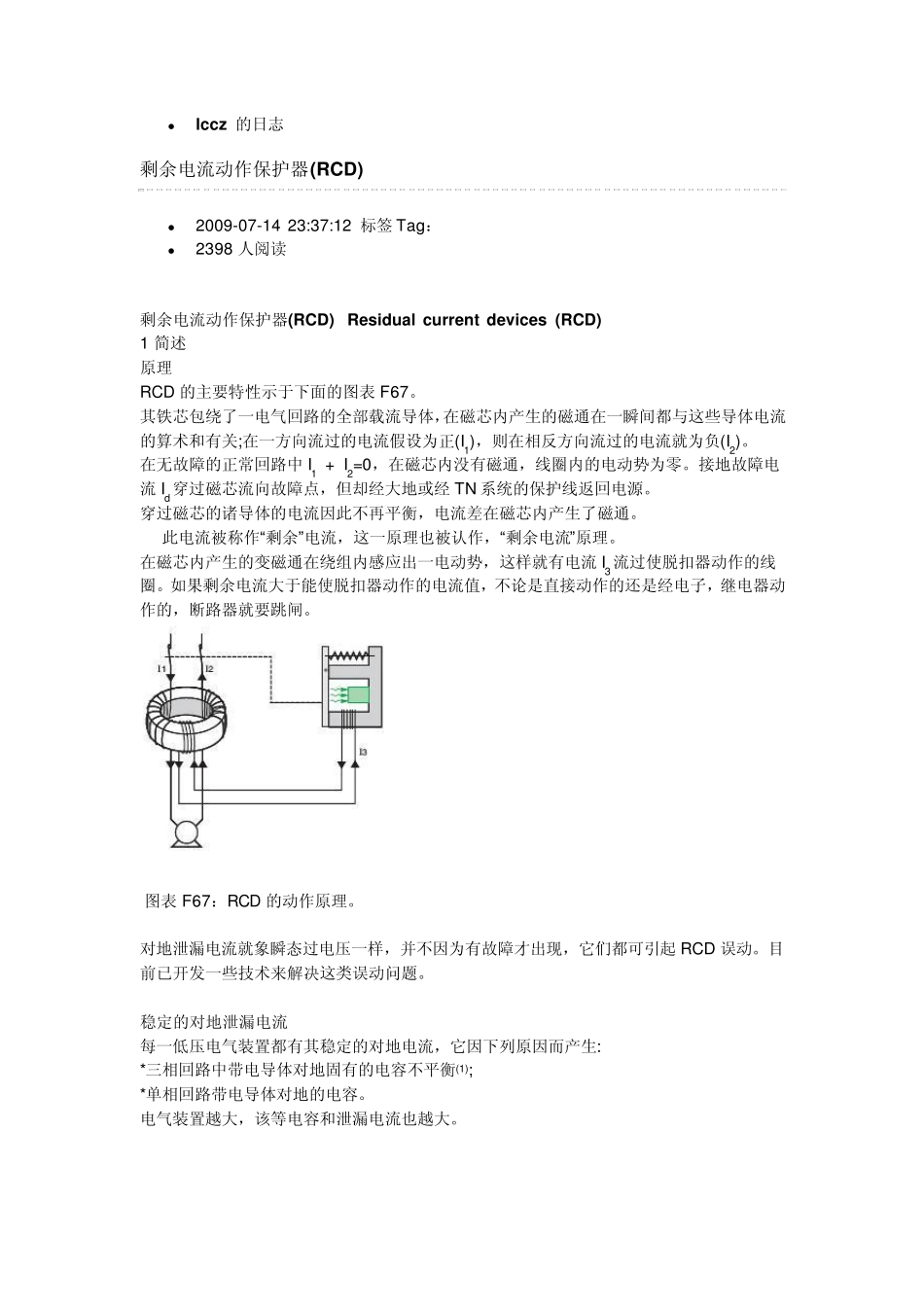

 lccz 的日志 剩余电流动作保护器(RCD)  2009-07-14 23:37:12 标签Tag：  2398 人阅读 剩余电流动作保护器(RCD) Residual current devices (RCD) 1 简述 原理 RCD 的主要特性示于下面的图表F67。 其铁芯包绕了一电气回路的全部载流导体，在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关;在一方向流过的电流假设为正(I1)，则在相反方向流过的电流就为负(I2)。 在无故障的正常回路中 I1 + I2=0，在磁芯内没有磁通，线圈内的电动势为零。接地故障电流Id穿过磁芯流向故障点，但却经大地或经 TN 系统的保护线返回电源。 穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通。 此电流被称作“剩余”电流，这一原理也被认作，“剩余电流”原理。 在磁芯内产生的变磁通在绕组内感应出一电动势，这样就有电流I3流过使脱扣器动作的线圈。如果剩余电流大于能使脱扣器动作的电流值，不论是直接动作的还是经电子，继电器动作的，断路器就要跳闸。 图表F67：RCD 的动作原理。 对地泄漏电流就象瞬态过电压一样，并不因为有故障才出现，它们都可引起 RCD 误动。目前已开发一些技术来解决这类误动问题。 稳定的对地泄漏电流 每一低压电气装置都有其稳定的对地电流，它因下列原因而产生: *三相回路中带电导体对地固有的电容不平衡(1); *单相回路带电导体对地的电容。 电气装置越大，该等电容和泄漏电流也越大。 电子设备(例如自动化、信息化和计算机化等系统的电子设备)内的滤波用电容器常使对地泄漏电容显著增大，当无更精确的数据时，23OV、50 HZ 电气装置的稳定对地泄漏电流可用下列值来估算: *单相或三相回路:1.5 mA/100m ; *加热地板:1 mA/KW; *传真机:1 mA ; (1)在三相系统内，如果三根相线对地电容相等，其对地电容泄 漏电流将为零，在实际电气装置中这一情况是不可能出现的。 *信息技术工作站:2 mA; *信息技术终端设备:2 mA; *打印机:1 mA ; *照相复制机:1.5 mA。 符合 IEC 和许多国家标准的额定动作电流为 I n 的 RCD 能在 0.5 I n~ I n 范围内动作，因此在 RCD 后的回路泄漏电流必须不大于 0.5 I n。 在实际应用中可将回路更多分小~一些，以将稳定的泄漏电流限制到 0.25In，可避免 RCD的误动。 在十分特殊的情况下，例如对 IT 系统进行扩建或部分改建时必须向制造商咨询。 瞬态泄漏电流 冲电 在给上述的电容通电的开始的瞬间可产生...
