剪力墙如何根据SATWE计算结果正确配筋

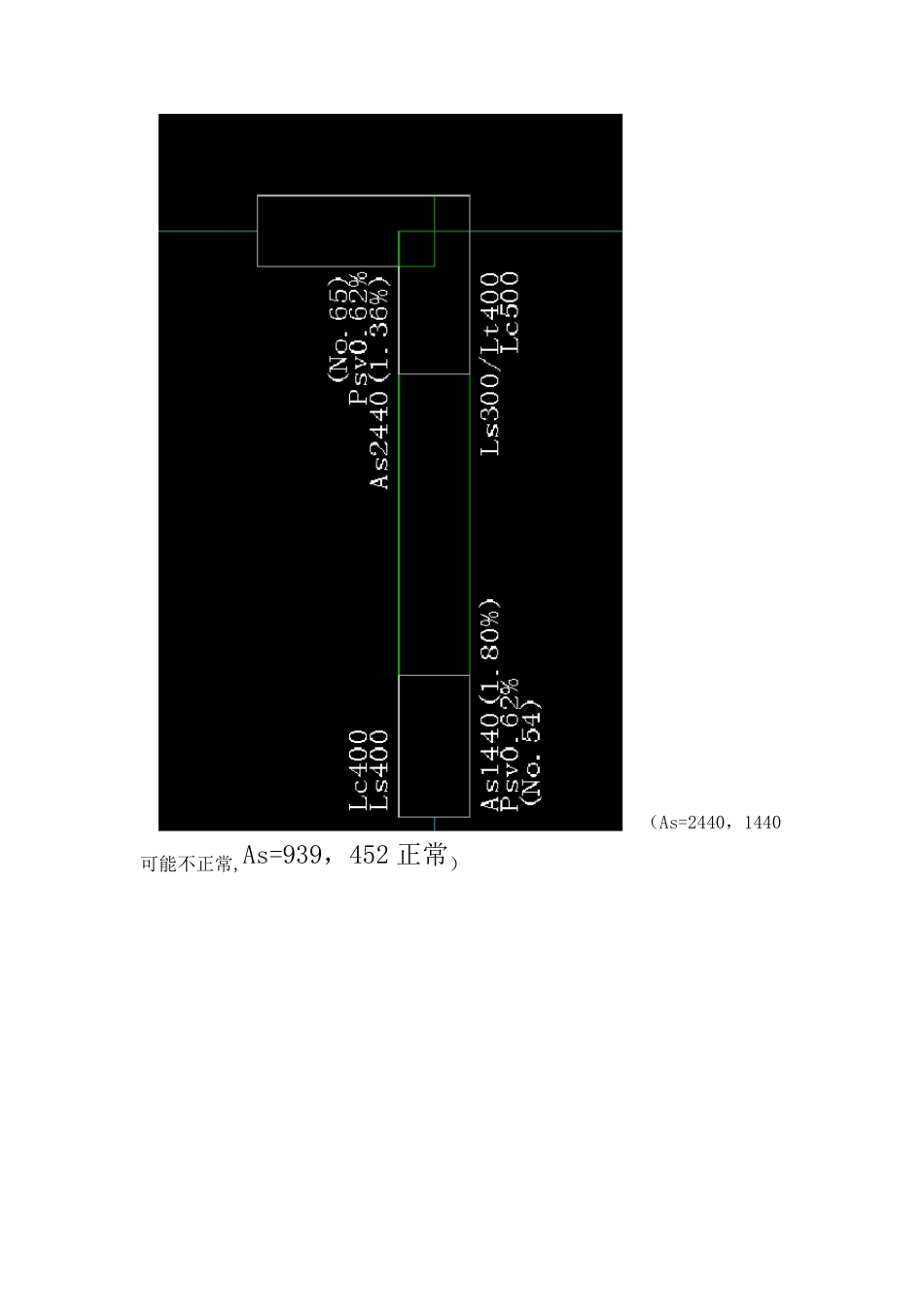

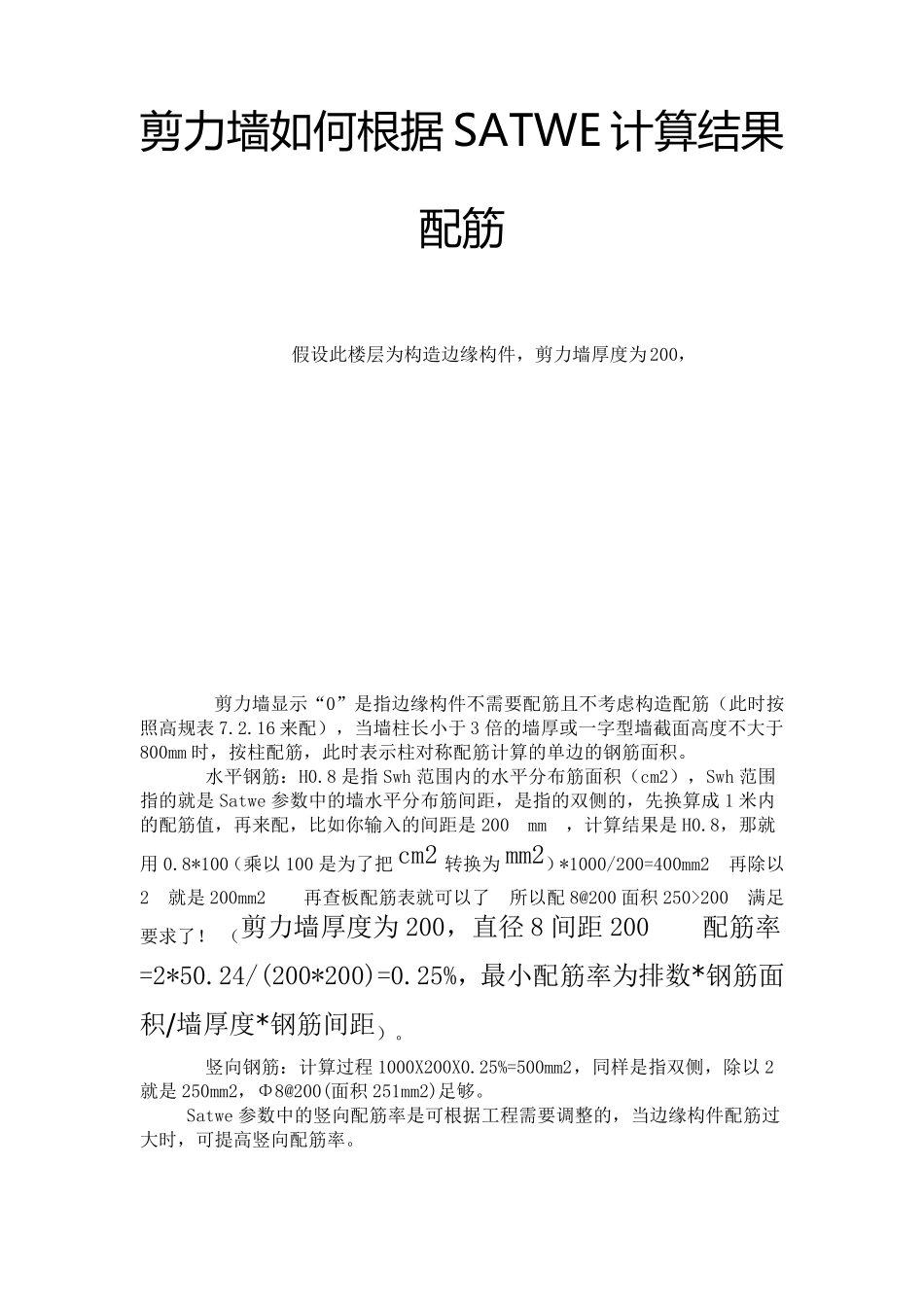

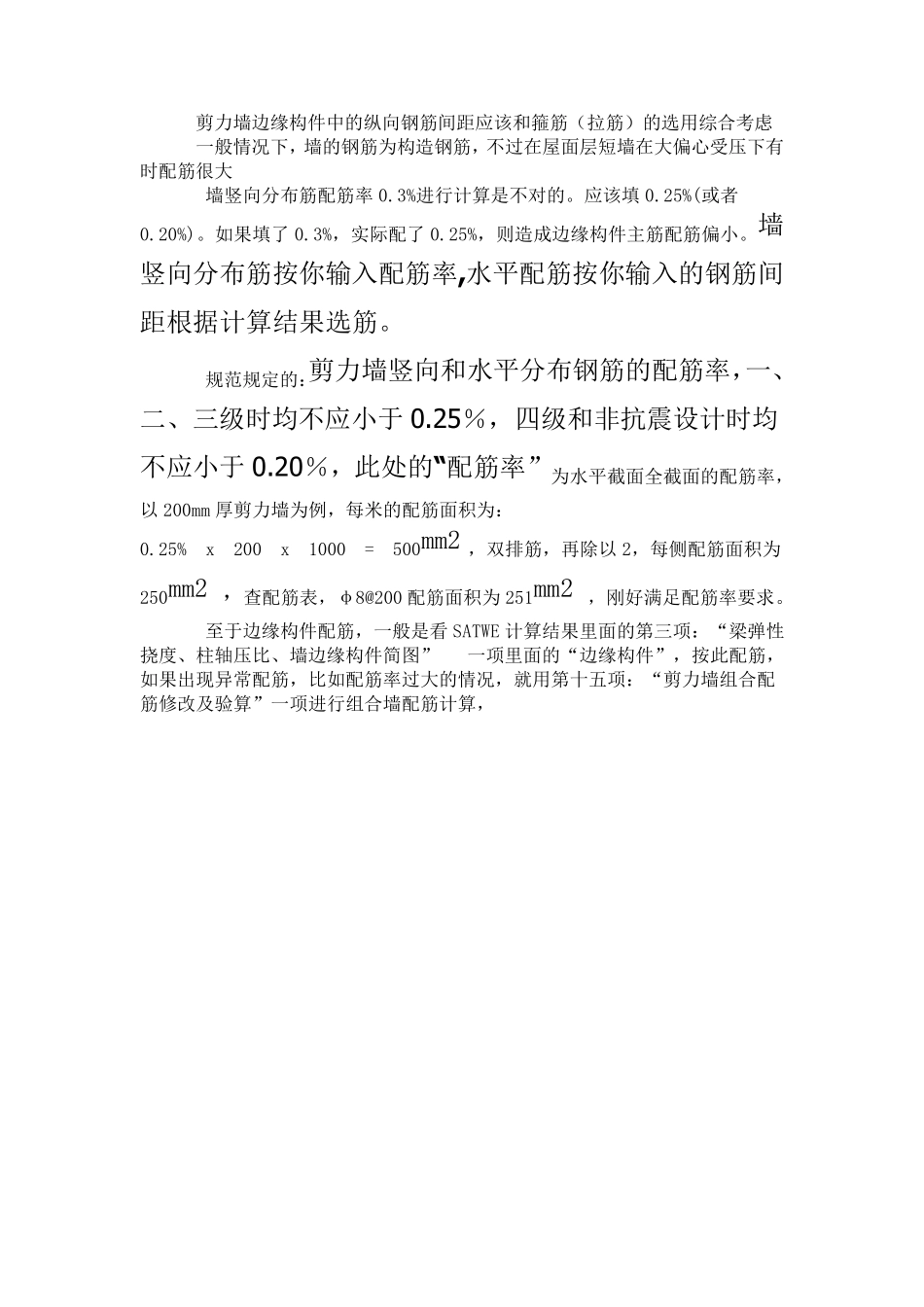

剪 力 墙 如 何根据 SATWE 计算结果配筋 假设此楼层为构造边缘构件，剪力墙厚度为200， 剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16 来配），当墙柱长小于3 倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。 水平钢筋：H0.8 是指Swh 范围内的水平分布筋面积（cm2），Swh 范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1 米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100 是为了把cm2 转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了 所以配8@200 面积250>200 满足要求了！ （剪力墙厚度为200，直径8 间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。 竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。 Satwe 参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。 剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑 一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大 墙竖向分布筋配筋率0.3%进行计算是不对的。应该填0.25%(或者0.20%)。如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。 规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“ 配筋率”为水平截面全截面的配筋率，以200mm 厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2 ，双排筋，再除以2，每侧配筋面积为250mm2 ，查配筋表，φ8@200 配筋面积为251mm2 ，刚好满足配筋率要求。 至于边缘构件配筋，一般是看 SATWE 计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图” 一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算， （As=2440，1440可能不正常,As=939，452 正常） 第十五项 ： 当然还要满足规范要求，《高规》7.2.17 和7.2.18 条规定。 一般可采用SATWE 计算结果里面...
