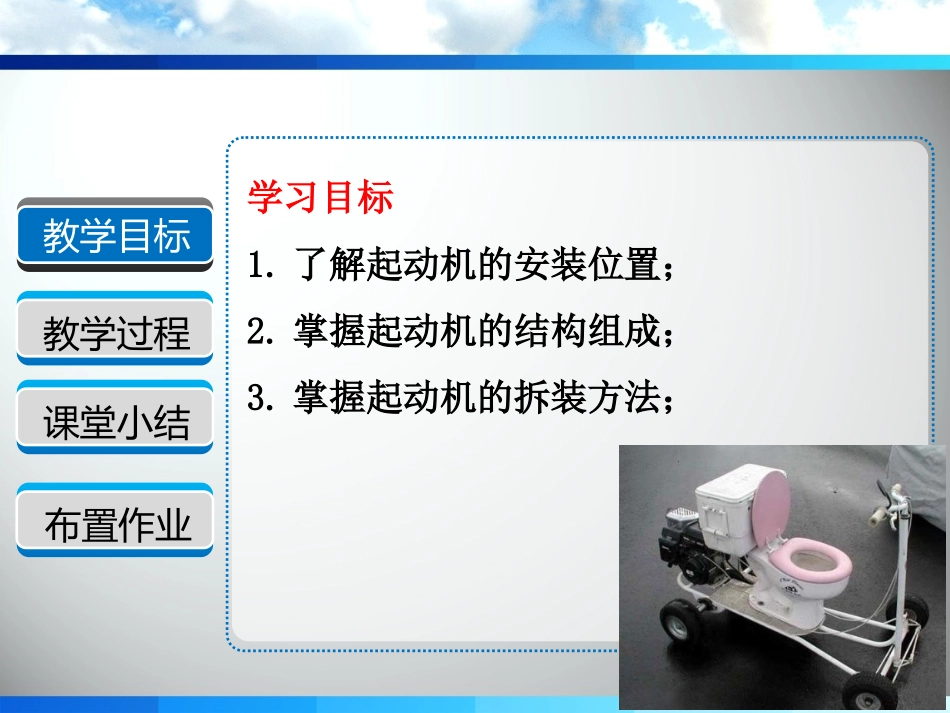

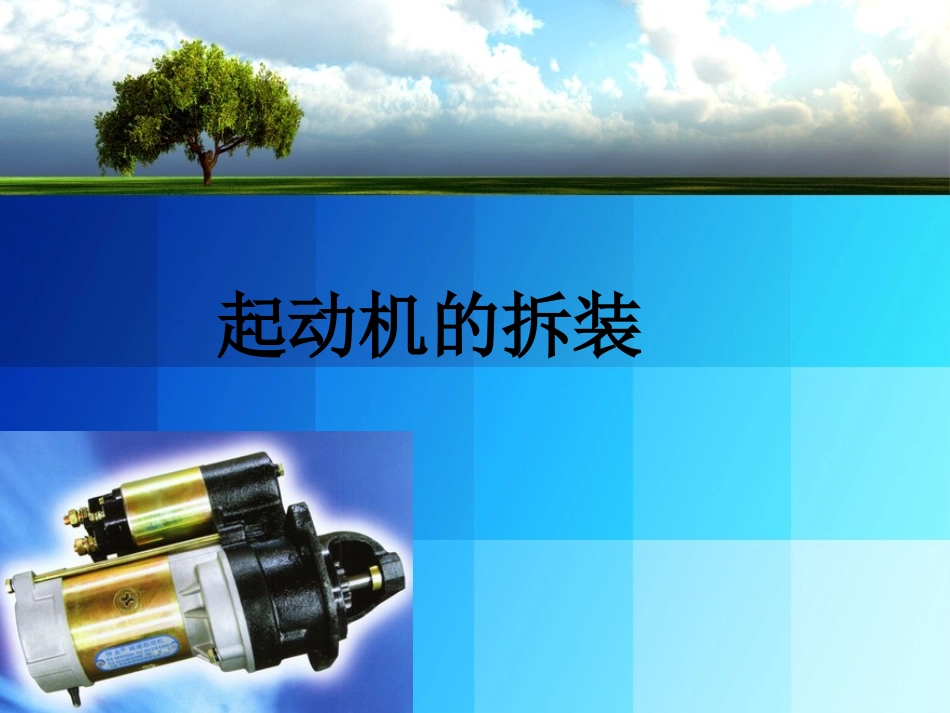

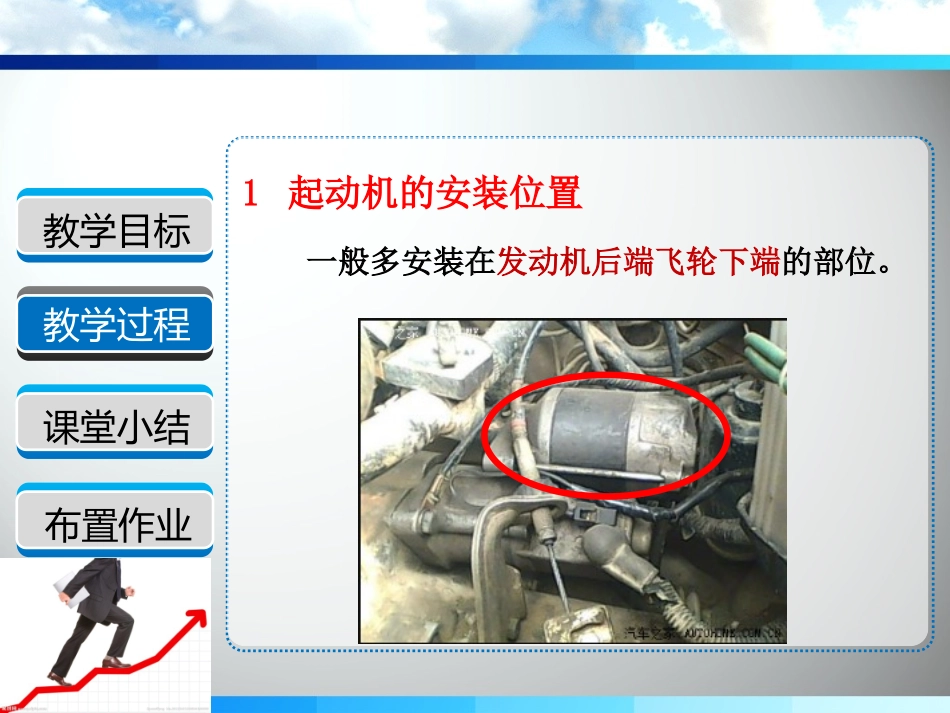

起动机的拆装学习目标1.了解起动机的安装位置；2.掌握起动机的结构组成；3.掌握起动机的拆装方法；课堂小结布置作业教学过程教学目标1起动机的安装位置一般多安装在发动机后端飞轮下端的部位。课堂小结布置作业教学目标教学过程2起动机的结构组成2起动机的结构组成2起动机的结构组成起动机主要由直流窜励式电动机、传动机构和电磁开关三部分组成。课堂小结布置作业教学目标教学过程3起动机的拆装方法起动机总成的拆装1）关闭点火开关，拆下蓄电池负极线；2）举升车辆至适当高度；3）松开起动机前部固定支架3个固定螺栓，从缸体上拆下起动机前部支架；4）从起动机上拔下导线插头，松开导线固定螺母，取下起动机电源线及控制线；课堂小结布置作业教学目标教学过程3起动机的拆装方法起动机总成的拆装5）拆下起动机与变速器壳的连接螺栓，取下起动机。起动机的分解1）拆下电磁开关至起动机导线的固定螺母，取下导线接头；2）拆下电磁开关的固定螺栓，并使铁芯与拨叉分离，取下电磁开关；课堂小结布置作业教学目标教学过程3起动机的拆装方法起动机的分解3）拆下前端盖上的轴承盖固定螺栓，取下轴承盖；4）拆下起动机的两个穿心螺栓，取下前端盖；5）用尖嘴钳抬起电刷弹簧，从电刷架上取下电刷，从转子轴上取下电刷；6）取下外壳，从后端盖内取下拔叉、转子和分离器；课堂小结布置作业教学目标教学过程3起动机的拆装方法起动机的分解7）从转子轴上取下止推垫圈，撬出卡簧，取下垫圈，取下离合器。课堂小结布置作业教学目标教学过程1.起动机的结构组成主要包括哪些部件？2.起动机的分解步骤包括哪些？布置作业课堂小结教学目标教学过程布置作业
