力控MODBUS

力控MODBUS_第1页
1/7
力控MODBUS_第2页
2/7
力控MODBUS_第3页
3/7

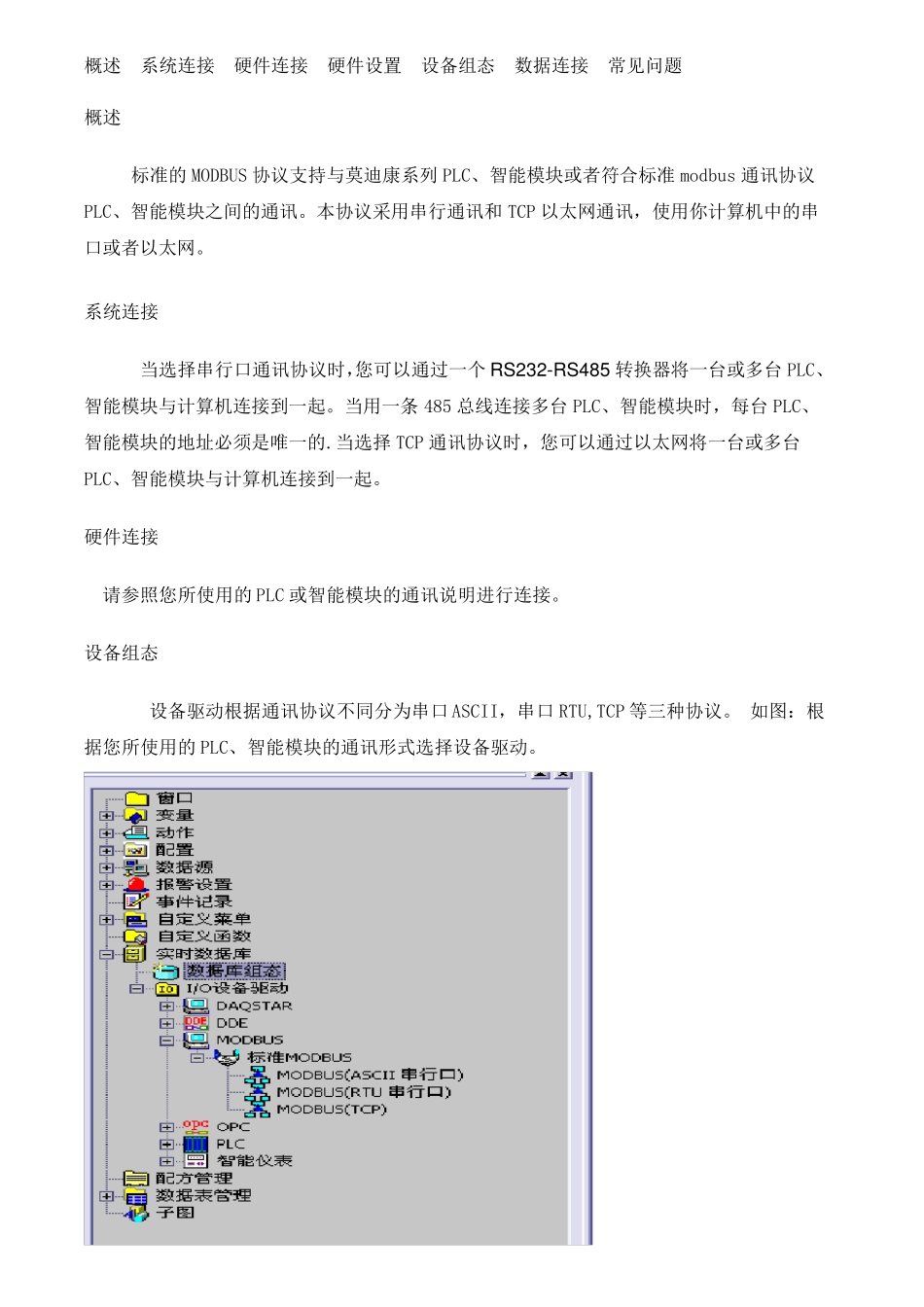

概述 系统连接 硬件连接 硬件设置 设备组态 数据连接 常见问题 概述 标准的MODBUS 协议支持与莫迪康系列PLC、智能模块或者符合标准modbus 通讯协议PLC、智能模块之间的通讯。本协议采用串行通讯和 TCP 以太网通讯,使用你计算机中的串口或者以太网。 系统连接 当选择串行口通讯协议时,您可以通过一个 RS232-RS485 转换器将一台或多台 PLC、智能模块与计算机连接到一起。当用一条 485 总线连接多台 PLC、智能模块时,每台 PLC、智能模块的地址必须是唯一的.当选择 TCP 通讯协议时,您可以通过以太网将一台或多台PLC、智能模块与计算机连接到一起。 硬件连接 请参照您所使用的PLC 或智能模块的通讯说明进行连接。 设备组态 设备驱动根据通讯协议不同分为串口 ASCII,串口 RTU,TCP 等三种协议。 如图:根据您所使用的PLC、智能模块的通讯形式选择设备驱动。 下图是设备组态用户界面: 根据PLC 或智能模块内部设置的地址填写“设备地址”。 更新周期:默认 50 毫秒就是说每隔一个更新周期读一次数据包。请根据组态工程的实际需要和 PLC 的通讯反应时间设定。超时时间:默认 8 秒,当到超时时间的时候,PLC 的数据还没传上来被认为是一次通讯超时。请根据组态工程的实际需要和现场的通讯情况设定。故障后恢复查询:当设备发生故障导致通讯中断,系统会每隔一定“周期”查询该设备。直到“最长时间”如果还没有反应,在这次运行过程中系统将不再查询该设备。 “动态优化”和“初始禁止”请在力控工程人员的指导下使用,否则请保持默认状态。 下图为串口通讯设置:请根据PLC 或智能模块的通讯说明设置( 波特率,数据位,校验位,停止位。) 下图为TCP 通讯界面: 下图关于MODBUS 协议通讯设置。 32 位数据的读取:主要是解决如何解析32 位整数、浮点数。 请根据你所使用的PLC 或智能模块中 32 位数据类型上传的格式来选择相应的格式。 包的最大长度:是指 MODBUS 中一条数据所读取的字节数, 包的长度越长,一次读取的数据就越多,通讯效率就越快。 MODBUS 协议中规定数据包最大长度不能超过 255。另外有些 PLC 对包长还有限制,请根据具体情况配置。 6 号命令对应MODBUS 协议06 功能代码;预置寄存器地址从40000 开始的数据——预制单个寄存器。当你选择 6 号命令时,组点时下置数据时将使用 6 号命令。 16 号命令对应MODBUS 协议10 功能代码;预置寄存器地址从40000 ...
