力控软件和三菱PLC的通讯模块通讯设定

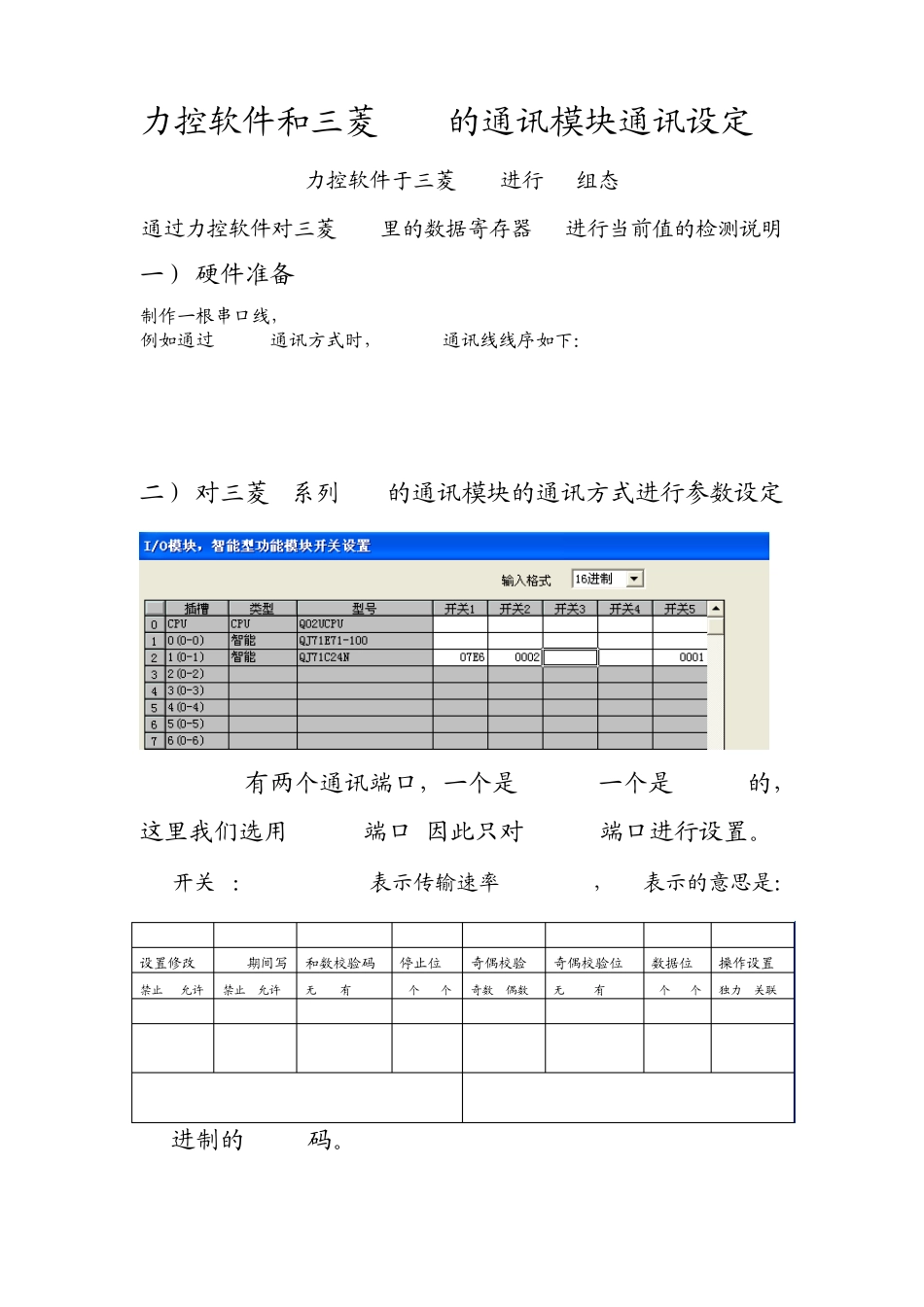

力控软件和三菱PLC的通讯模块通讯设定 力控软件于三菱PLC进行IO组态 通过力控软件对三菱PLC里的数据寄存器DO进行当前值的检测说明 一） 硬件准备 制作一根串口线， 例如通过RS232通讯方式时，RS232C通讯线线序如下： 2----------3 3----------2 5----------5 4--------6+8 6+8--------4 二） 对三菱Q系列PLC的通讯模块的通讯方式进行参数设定 QJ71C24N有两个通讯端口，一个是RS232,一个是RS422的，这里我们选用RS232端口,因此只对RS232端口进行设置。 (1)开关 1：07E6-----07表示传输速率 19200bps， E6表示的意思是： 16进制的8421码。 B7 B6 B5 B4 B3 B2 B1 B0 设置修改 RUN期间写 和数校验码 停止位 奇偶校验 奇偶校验位 数据位 操作设置 禁止 允许 禁止 允许 无 有 1个 2个 奇数 偶数 无 有 7个 8个 独力 关联 1 1 1 0 0 1 1 0 8 4 2 1 8 4 2 1 E 6 (2)开关2设置 开关2设置通道1端的通讯协议，这里我们选择格式2. (3)开关3和开关4，因为我们使用通道1，所以这里可以不用设定参数。 （4）开关5设置，开关5设定的是模块的站点，这里设定为1. 以上对 QJ71C24N的参数设定完成后，将此参数写入 PLC。 三） 在力控软件里建立 IO设备组态。 步骤：IO设备组态—PLC---三菱---Q系列串口(4C协议) 说明： 设备地址：1 通讯方式：串口 串口选择：根据实际使用端口选择 串口设定：如图所示 1、 波特率：19200BPS，与 PLC的通讯模块里设定的波特率一样都是19200BPS。 2、 奇偶校验：奇校验 3、 数据位：8位 4、 停止位：1 5、 通讯形式：方式 2 [此处设定与通讯模块设定里的开关量 2的设定要一样。] 6、 是否校验：有校验 以下为 PLC参数设定里对 QJ71C24N的 RS232口进行设定的参数 上面的两处参数（PLC参数设定和力控 IO设备组态设定）要一一对应，否则将无法顺畅链接。 B7 B6 B5 B4 B3 B2 B1 B0 设置修改 RUN期间写 和数校验码 停止位 奇偶校验 奇偶校验位 数据位 操作设置 禁止 允许 禁止 允许 无 有 1个 2个 奇数 偶数 无 有 7个 8个 独力 关联 1 1 1 0 0 1 1 0 允许 允许 有 1位 奇 有 8位 独力 8 4 2 1 8 4 2 1 E 6 四） 在力控软件里建立数据库组态 1）区域0里建立一个模拟 IO点 基本参数里，设置点名 数据连接里，设置数据连接 确定后，完成一个点的建立。 保存后...
