办公楼建筑说明

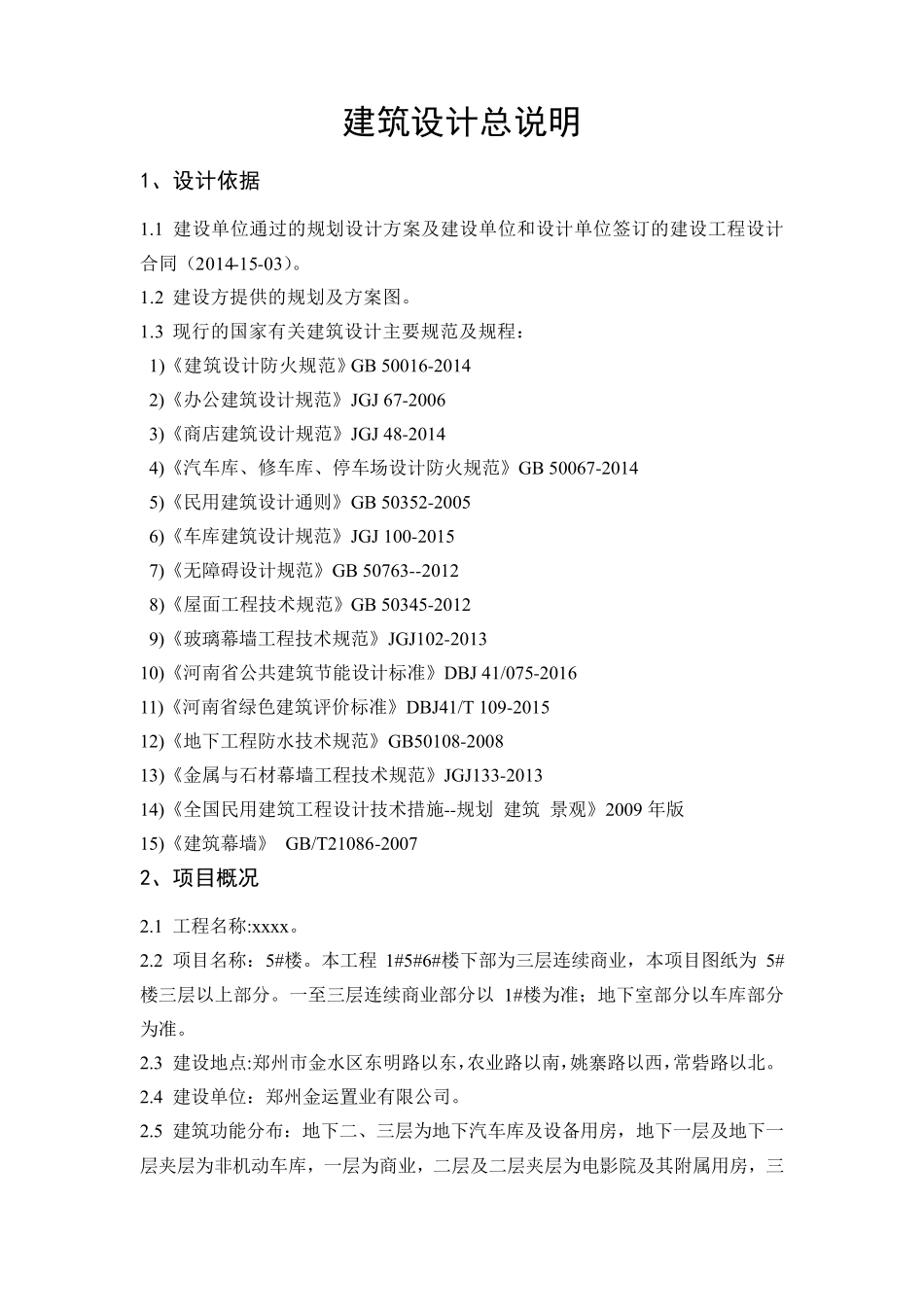

建筑设计总说明 1、设计依据 1.1 建设单位通过的规划设计方案及建设单位和设计单位签订的建设工程设计合同（2014-15-03）。 1.2 建设方提供的规划及方案图。 1.3 现行的国家有关建筑设计主要规范及规程： 1)《建筑设计防火规范》GB 50016-2014 2)《办公建筑设计规范》JGJ 67-2006 3)《商店建筑设计规范》JGJ 48-2014 4)《汽车库、修车库、停车场设计防火规范》GB 50067-2014 5)《民用建筑设计通则》GB 50352-2005 6)《车库建筑设计规范》JGJ 100-2015 7)《无障碍设计规范》GB 50763--2012 8)《屋面工程技术规范》GB 50345-2012 9)《玻璃幕墙工程技术规范》JGJ102-2013 10)《河南省公共建筑节能设计标准》DBJ 41/075-2016 11)《河南省绿色建筑评价标准》DBJ41/T 109-2015 12)《地下工程防水技术规范》GB50108-2008 13)《金属与石材幕墙工程技术规范》JGJ133-2013 14)《全国民用建筑工程设计技术措施--规划 建筑 景观》2009 年版 15)《建筑幕墙》 GB/T21086-2007 2、项目概况 2.1 工程名称:xxxx。 2.2 项目名称：5#楼。本工程1#5#6#楼下部为三层连续商业，本项目图纸为 5#楼三层以上部分。一至三层连续商业部分以 1#楼为准；地下室部分以车库部分为准。 2.3 建设地点:郑州市金水区东明路以东，农业路以南，姚寨路以西，常砦路以北。 2.4 建设单位：郑州金运置业有限公司。 2.5 建筑功能分布：地下二、三层为地下汽车库及设备用房，地下一层及地下一层夹层为非机动车库，一层为商业，二层及二层夹层为电影院及其附属用房，三层至十八层为商务办公。 2.6 面积指标：总建筑面积：28293.32 平方米。其中地上建筑面积：28293.32 平方米。本项目一至三层面积全部计入 1#楼；地下部分面积全部计入车库。 2.7 建筑层数及建筑高度：地下四层，地上十九层。建筑高度：室外地面至主楼建筑屋面面层为 69.90 米(屋面结构板顶标高 69.100，种植屋面面层按照 700计算),室内外高差 0.10 米。 2.8 建筑耐火等级及抗震设防烈度：耐火等级为一级,抗震设防烈度为七度(0.15g)，屋面防水等级:I 级， 地下室防水等级：二级，配电用房防水等级为一级。 2.9 结构类型：框架剪力墙结构。 2.10 建筑设计规模等级：大型；设计使用年限：50 年，建筑分类：一类高层公共建筑。 3、设计标高 3.1 建筑总平面位置图定位坐标详见建施04 总平面位置图。 3.2 室内±0.000 标高所对应的绝对高程为 90.200(...
