钢板桩围堰方案

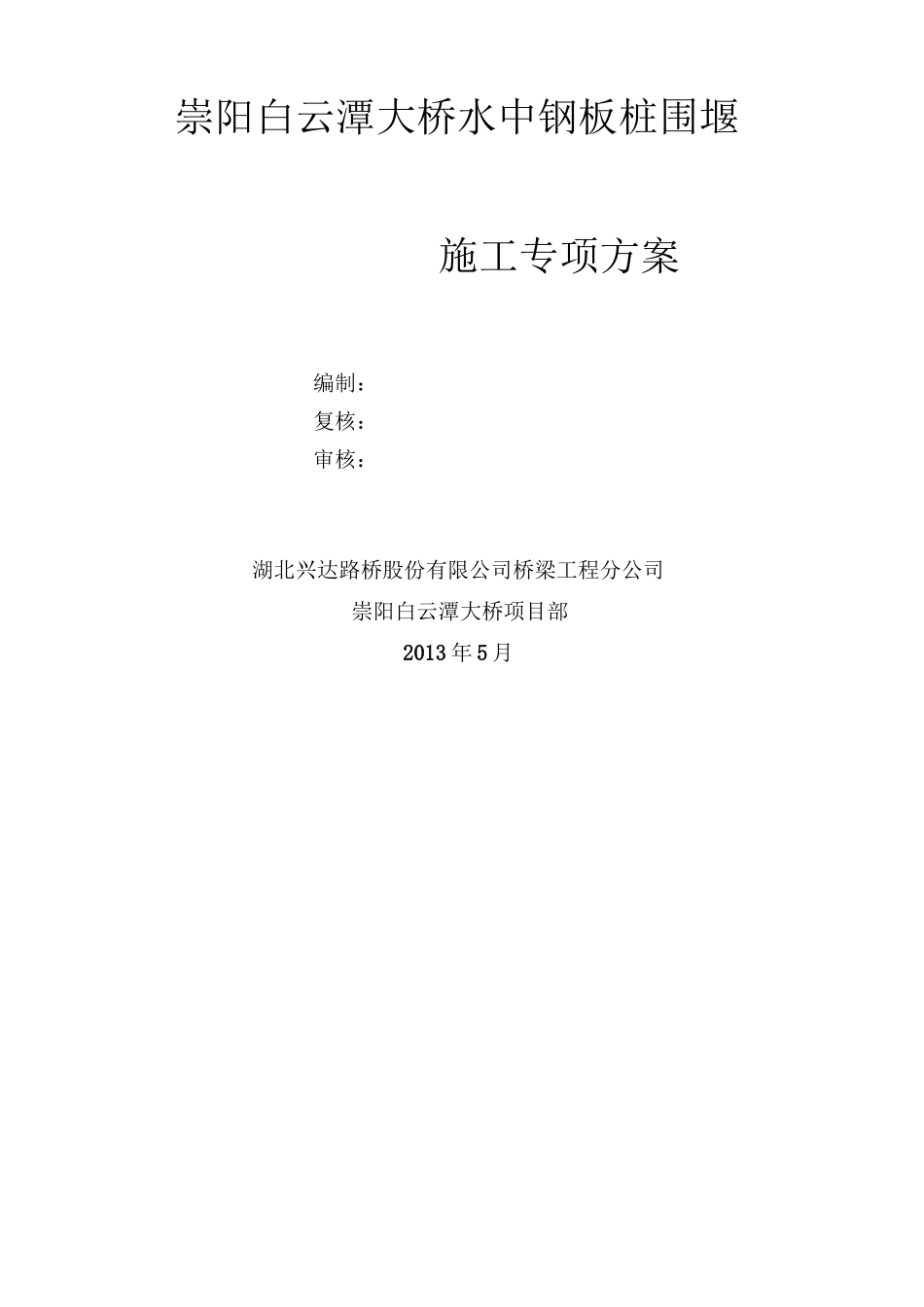

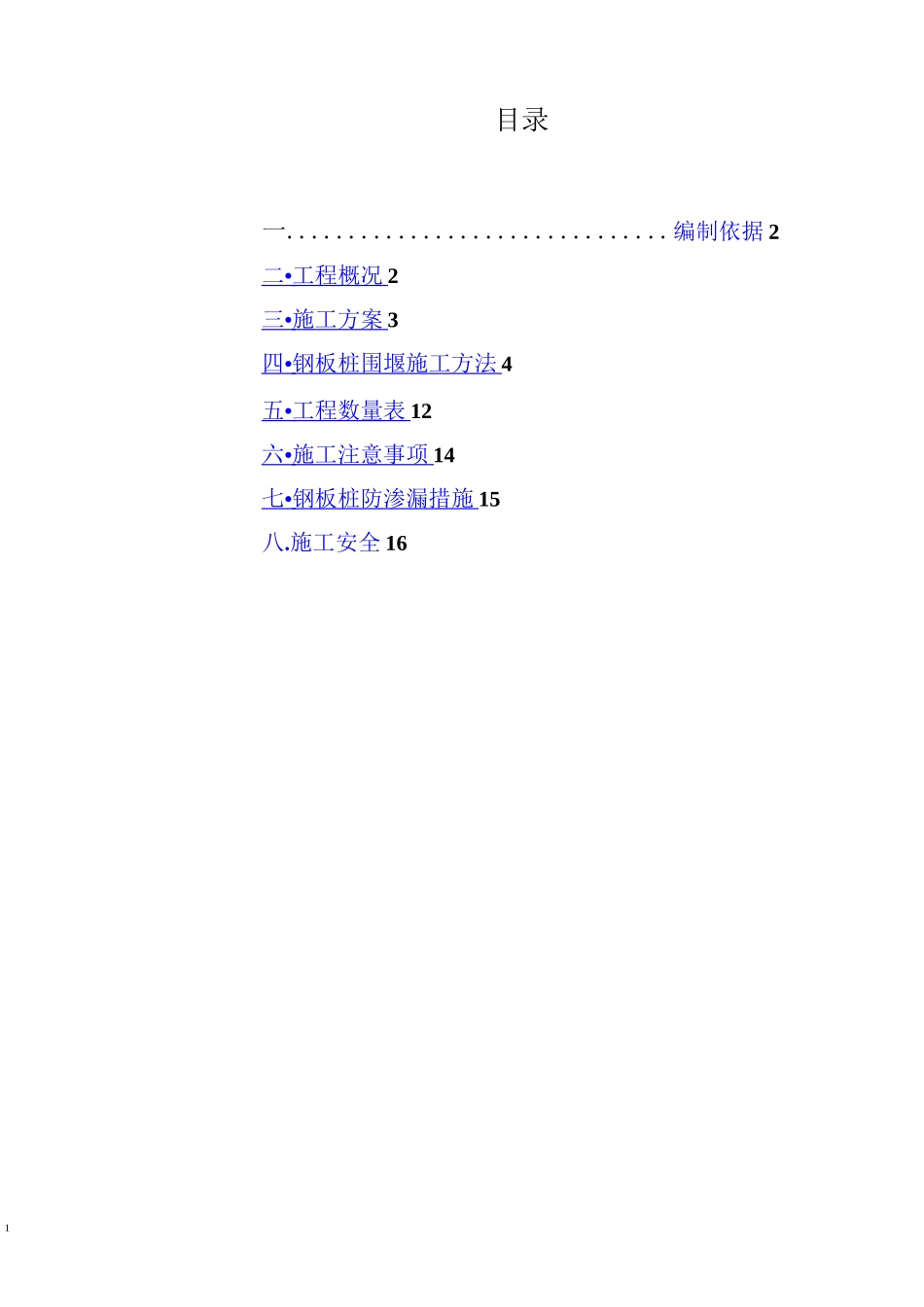

钢板桩围堰方案崇阳白云潭大桥水中钢板桩围堰施工专项方案编制：复核：审核：湖北兴达路桥股份有限公司桥梁工程分公司崇阳白云潭大桥项目部2013 年 5 月1目录一...............................编制依据 2二 • 工程概况 2三 • 施工方案 3四 • 钢板桩围堰施工方法 4五 • 工程数量表 12六 • 施工注意事项 14七 • 钢板桩防渗漏措施 15八.施工安全 16-2-一.编制依据1. 崇阳县白云谭大桥招标文件2. 崇阳县白云谭大桥投标图纸，施工图纸3. 工程水文地质情况4. 钢材，型钢参数表二.工程概况白云潭大桥为陆水水库（三峡工程试验坝）交通复建工程，位于崇阳县天城镇天河村，全桥长 417 米，主墩为 1#、2#墩，主桥为 40m+60m+40m3 孔现浇预应力箱梁，处于陆水河正河道上面，引桥从 3#墩至 9#台，为预制预应力 T 梁。白云潭大桥施工工期为 18 个月。-3-水下桥墩处水文资料：大桥桥位处的水库正常蓄水位的回水位：常水位 48.5m,设计洪水位为 54.051m,死水位为 42.251m,主墩河床底标高为 41m。航宽 40m，航高 6m。该桥 1#-5#墩在河道之中，2#、3#、4#墩位处水深 8 米左右。1#、2#墩桩径 2m,每个墩 4 根桩,1#墩桩长18m；2#墩桩长 16m。3#、4#、5#墩桩径 1.8m,每个墩 2 根桩，3#墩桩长 23m；4#墩桩长 21m；5#墩桩长 20m。1#、2#墩承台尺寸为：9mX8.2mX3m。3#-5#墩桩系梁尺寸为：1.5mX1.2mX5.058m。地质资料：开孔钻探发现有 1 米左右覆盖层,主要为含泥中粗砂,有少量卵砾石。覆盖层以下是白云质灰岩,部分有少量方解石团块,并且岩层承载力达到 2000KPa。2#墩设计与实际不符,由高墩台变更为低墩台。采用水中钢板桩围堰设置施工平台的方法进行施工。三.施工方案根据水文、地质条件情况,结合现场和我单位的技术设备和人员实际情况,并对各种施工方案进行比选认为：钢板桩围堰施工有工艺较简单,施工期间占用水域面积较小,安全、施工风险易于控制等特点。2#墩采用水中钢板桩围堰并在其上方设置施工平台的方法进行施工,利用围堰作为钻机平台进行桩基施工。1#、3#、4#、5#墩采用筑岛围堰。2#墩钢板桩围堰范围为 10.58*10.59；钢板桩采用特制钢板桩,长12m，钢板桩桩顶标高控制为 50.5m,钢板桩厚度为 10mm。1. 水压力计算位于水库库区,水流较缓慢,不考虑流速的影响,则最大水压力-4-为 P=PgHS=23KN式中：P-水压力（KN）；H-水深（米）取 9 米；g-重力加速度（9.8m/s2）;P-水的密度（10KN/m3）;S-单位...
