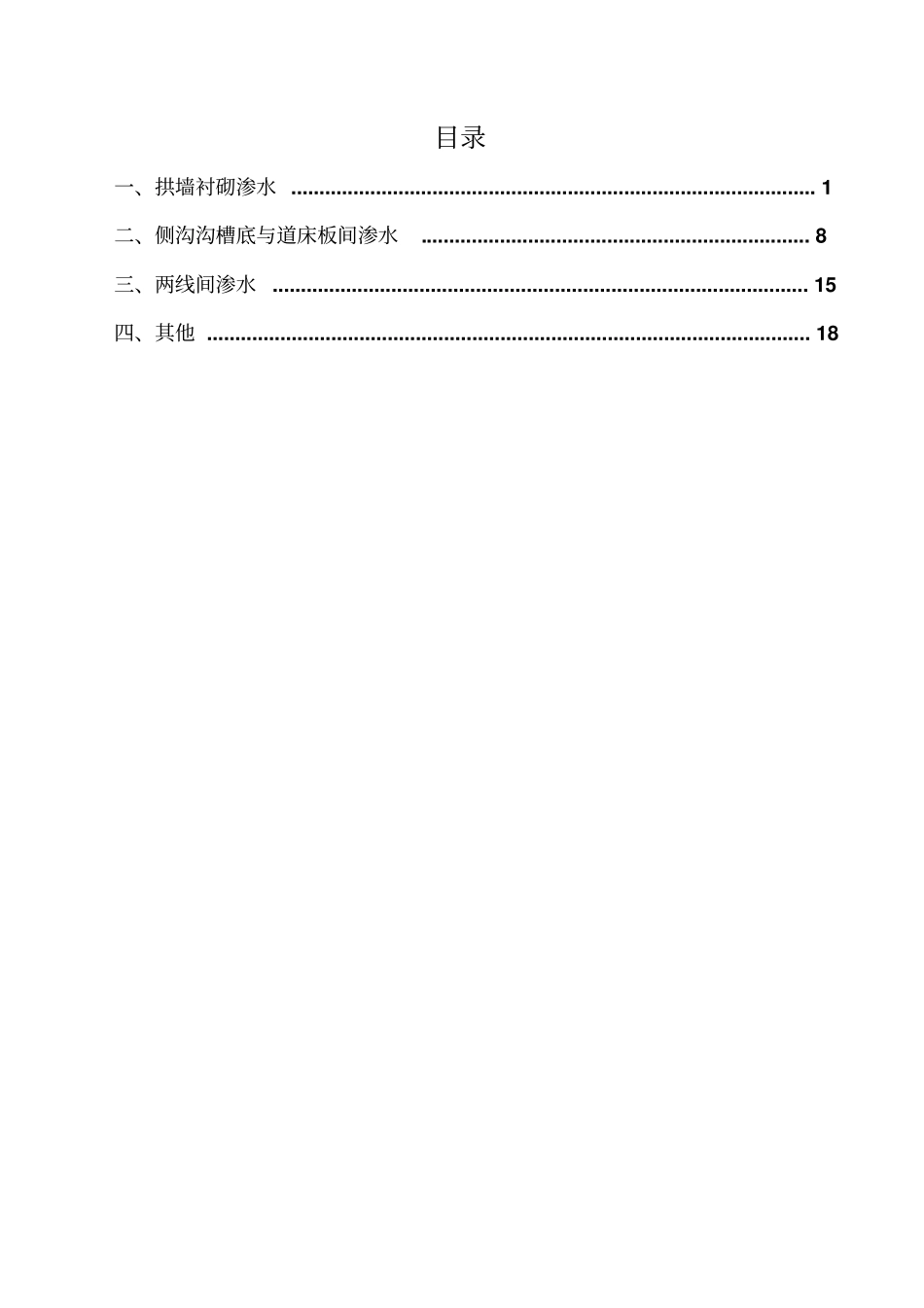

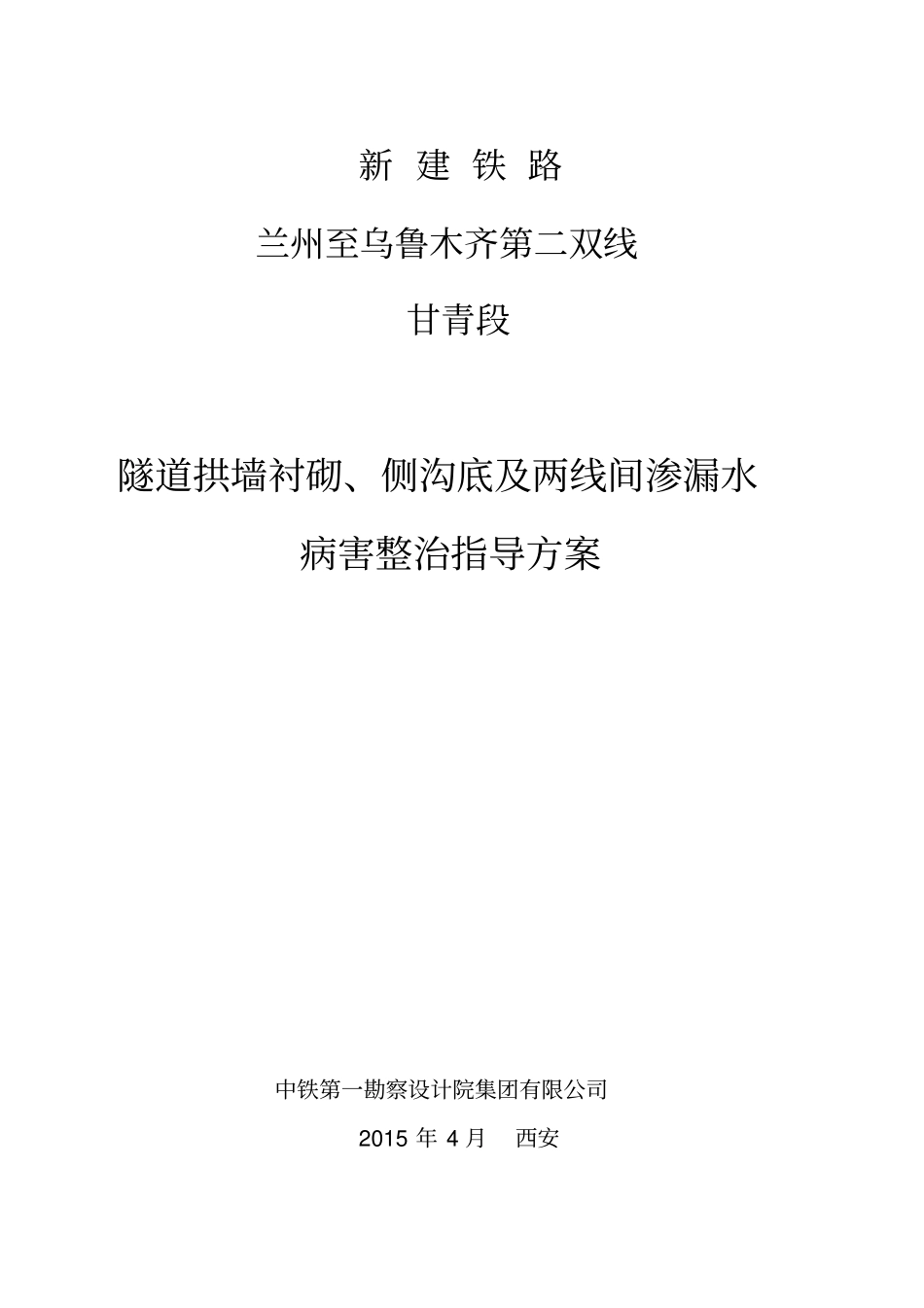

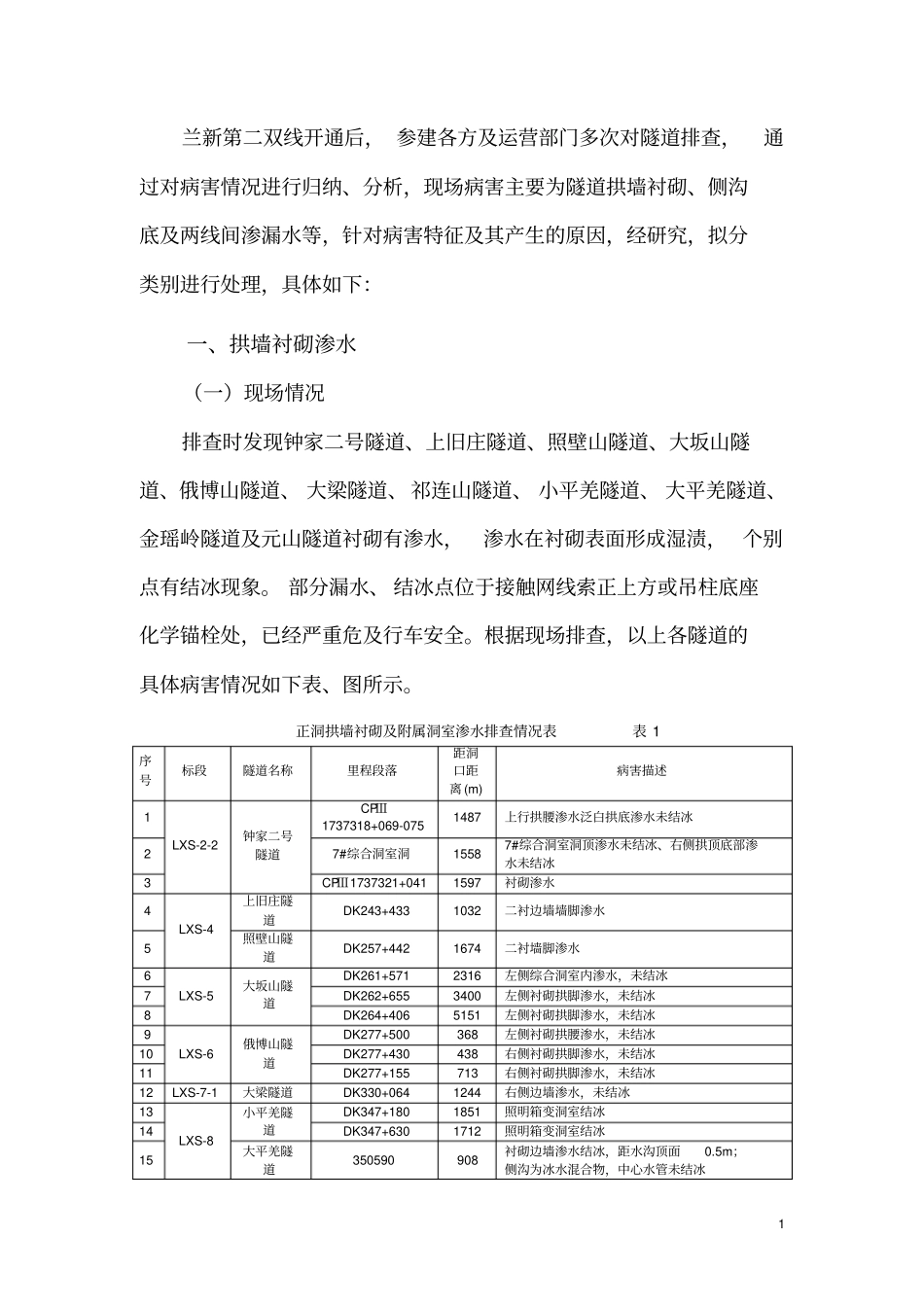

新 建 铁 路兰州至乌鲁木齐第二双线甘青段隧道拱墙衬砌、侧沟底及两线间渗漏水病害整治指导方案中铁第一勘察设计院集团有限公司2015 年 4 月西安目录一、拱墙衬砌渗水 ............................................................................................. 1 二、侧沟沟槽底与道床板间渗水..................................................................... 8 三、两线间渗水 ............................................................................................... 15 四、其他 ........................................................................................................... 18 1 兰新第二双线开通后， 参建各方及运营部门多次对隧道排查，通过对病害情况进行归纳、分析，现场病害主要为隧道拱墙衬砌、侧沟底及两线间渗漏水等，针对病害特征及其产生的原因，经研究，拟分类别进行处理，具体如下：一、拱墙衬砌渗水（一）现场情况排查时发现钟家二号隧道、上旧庄隧道、照壁山隧道、大坂山隧道、俄博山隧道、 大梁隧道、祁连山隧道、 小平羌隧道、 大平羌隧道、金瑶岭隧道及元山隧道衬砌有渗水，渗水在衬砌表面形成湿渍， 个别点有结冰现象。 部分漏水、 结冰点位于接触网线索正上方或吊柱底座化学锚栓处，已经严重危及行车安全。根据现场排查，以上各隧道的具体病害情况如下表、图所示。正洞拱墙衬砌及附属洞室渗水排查情况表表 1 序号标段隧道名称里程段落距洞口距离 (m) 病害描述1 LXS-2-2 钟家二号隧道CPⅢ1737318+069-075 1487 上行拱腰渗水泛白拱底渗水未结冰2 7#综合洞室洞1558 7#综合洞室洞顶渗水未结冰、右侧拱顶底部渗水未结冰3 CPⅢ1737321+041 1597 衬砌渗水4 LXS-4 上旧庄隧道DK243+433 1032 二衬边墙墙脚渗水5 照壁山隧道DK257+442 1674 二衬墙脚渗水6 LXS-5 大坂山隧道DK261+571 2316 左侧综合洞室内渗水，未结冰7 DK262+655 3400 左侧衬砌拱脚渗水，未结冰8 DK264+406 5151 左侧衬砌拱脚渗水，未结冰9 LXS-6 俄博山隧道DK277+500 368 左侧衬砌拱腰渗水，未结冰10 DK277+430 438 右侧衬砌拱脚渗水，未结冰11 DK277+155 713 右侧衬砌拱脚渗水，未结冰12 LXS-7-1 大梁隧道DK330+064 1244 右侧边墙渗水，未结冰13 LXS-8 小平羌隧道DK347+180 1851 照明箱变洞室结冰14 DK347+630 1712 照明箱变洞室结冰15...
