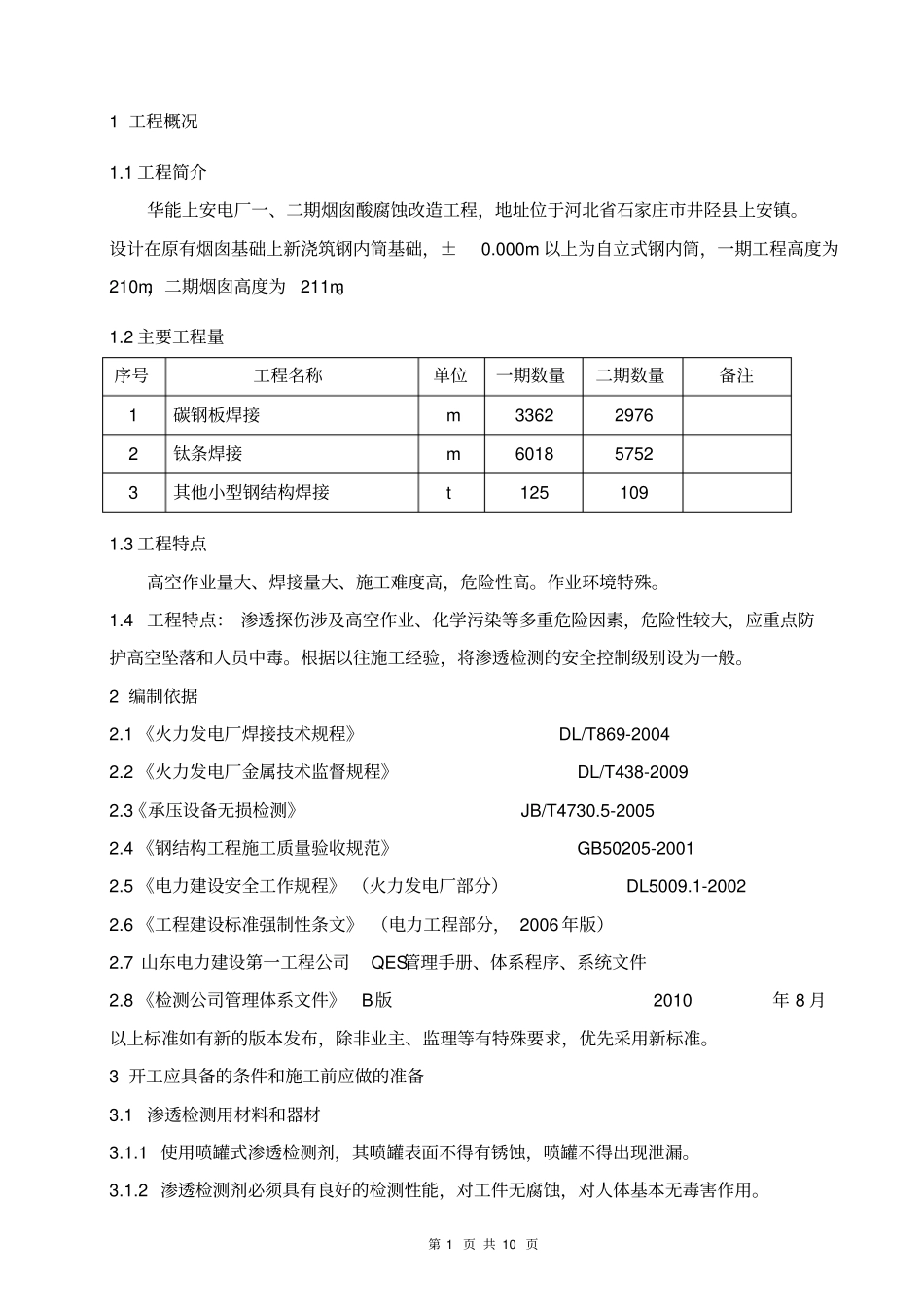

第 1 页 共 10 页1 工程概况1.1 工程简介华能上安电厂一、二期烟囱酸腐蚀改造工程，地址位于河北省石家庄市井陉县上安镇。设计在原有烟囱基础上新浇筑钢内筒基础，±0.000m 以上为自立式钢内筒，一期工程高度为210m，二期烟囱高度为211m。1.2 主要工程量序号工程名称单位一期数量二期数量备注1 碳钢板焊接m 3362 2976 2 钛条焊接m 6018 5752 3 其他小型钢结构焊接t 125 109 1.3 工程特点高空作业量大、焊接量大、施工难度高，危险性高。作业环境特殊。1.4 工程特点： 渗透探伤涉及高空作业、化学污染等多重危险因素，危险性较大，应重点防护高空坠落和人员中毒。根据以往施工经验，将渗透检测的安全控制级别设为一般。2 编制依据2.1 《火力发电厂焊接技术规程》 DL/T869-2004 2.2 《火力发电厂金属技术监督规程》 DL/T438-2009 2.3《承压设备无损检测》 JB/T4730.5-2005 2.4 《钢结构工程施工质量验收规范》 GB50205-2001 2.5 《电力建设安全工作规程》 （火力发电厂部分） DL5009.1-2002 2.6 《工程建设标准强制性条文》 （电力工程部分， 2006 年版）2.7 山东电力建设第一工程公司QES管理手册、体系程序、系统文件2.8 《检测公司管理体系文件》B版 2010年 8 月以上标准如有新的版本发布，除非业主、监理等有特殊要求，优先采用新标准。3 开工应具备的条件和施工前应做的准备3.1 渗透检测用材料和器材3.1.1 使用喷罐式渗透检测剂，其喷罐表面不得有锈蚀，喷罐不得出现泄漏。3.1.2 渗透检测剂必须具有良好的检测性能，对工件无腐蚀，对人体基本无毒害作用。第 2 页 共 10 页3.1.3渗透检测剂的使用类型应根据承压设备的具体情况进行选择，对同一检测工件，不能混用不同类型的渗透检测剂。对镍基合金材料进行检测，所选择渗透剂中的硫元素含量不得超过 1%，对于奥氏体钢和钛及钛合金材料，所选择渗透剂中的氯、氟元素含量不得超过1%。3.1.4 渗透检测剂必须标明生产日期和有效期，要附带产品合格证和使用说明书。3.1.5新购进的渗透剂与基准渗透剂利用试块进行性能对比试验，当被检渗透剂显示缺陷的能力低于基准渗透剂时，应予报废。3.1.6应配备有铝合金试块（ A 型对比试块）和镀铬试块（B 型试块），铝合金试块主要用于检测渗透检测剂能否满足要求，以及比较两种渗透检测剂性能的优劣。镀铬试块主要用于检测渗透检测剂系统灵敏度及操作工艺正确性。3.2 检测任务单的接收和审核3.2.1...
