温升测试作业规范

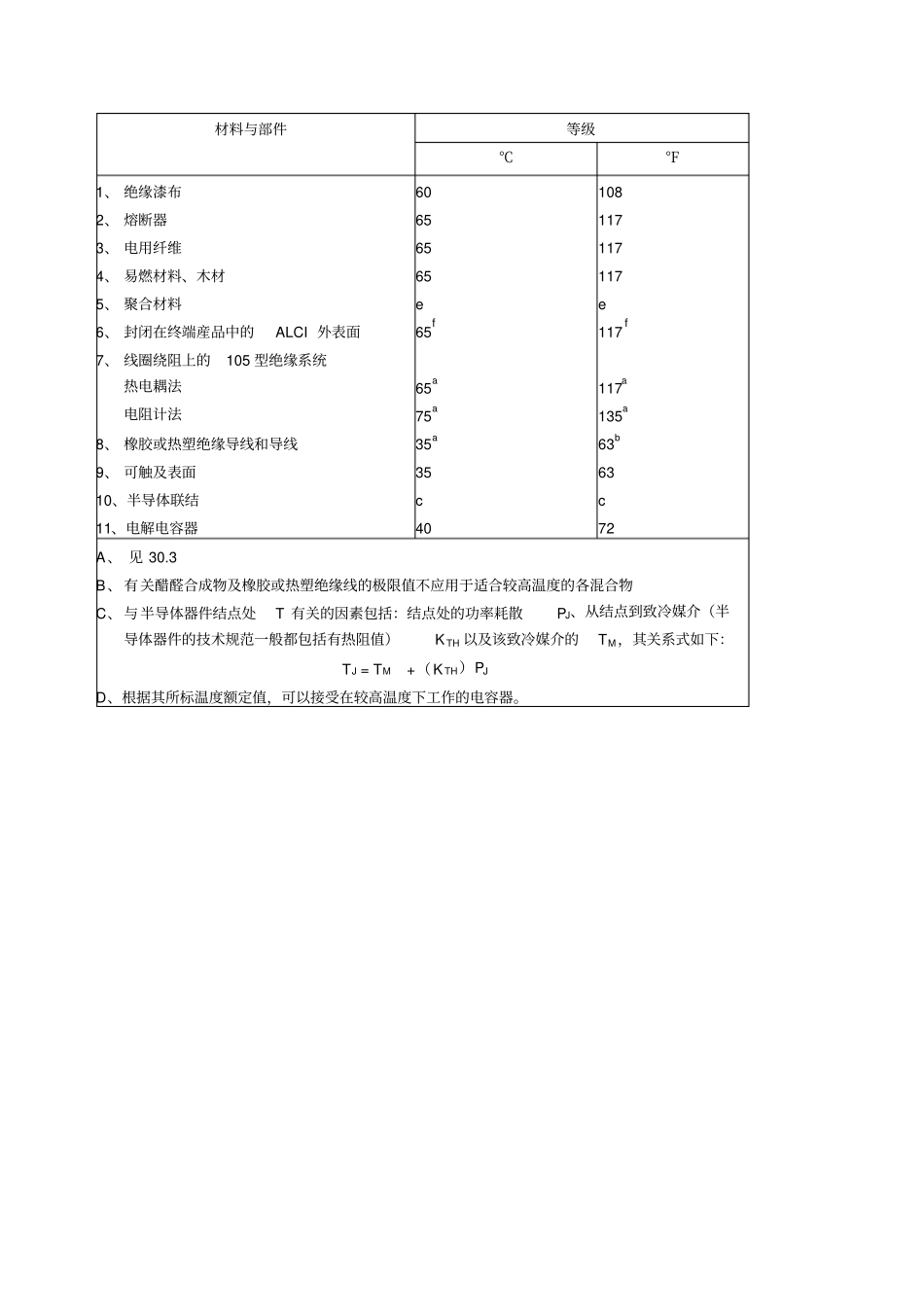

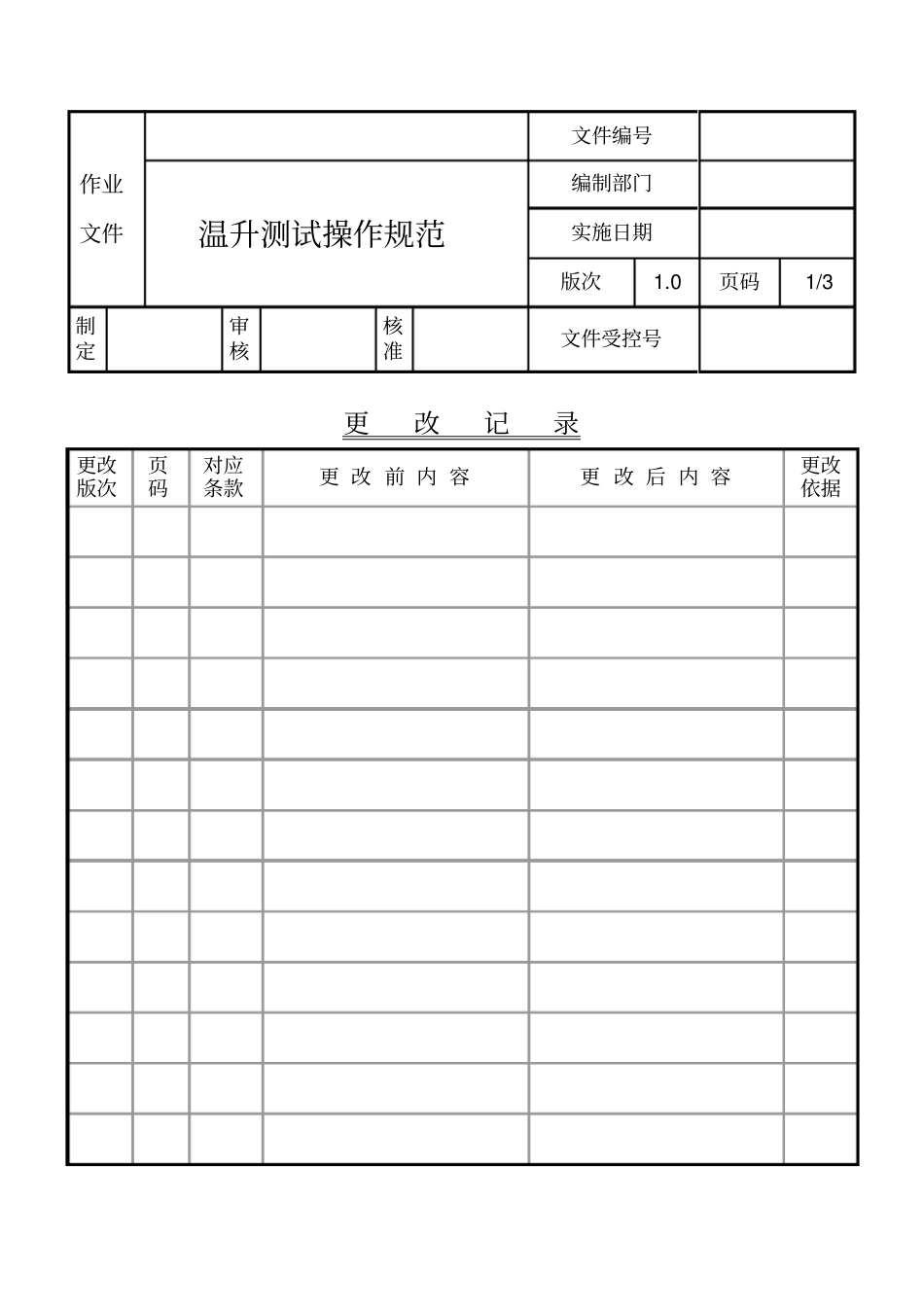

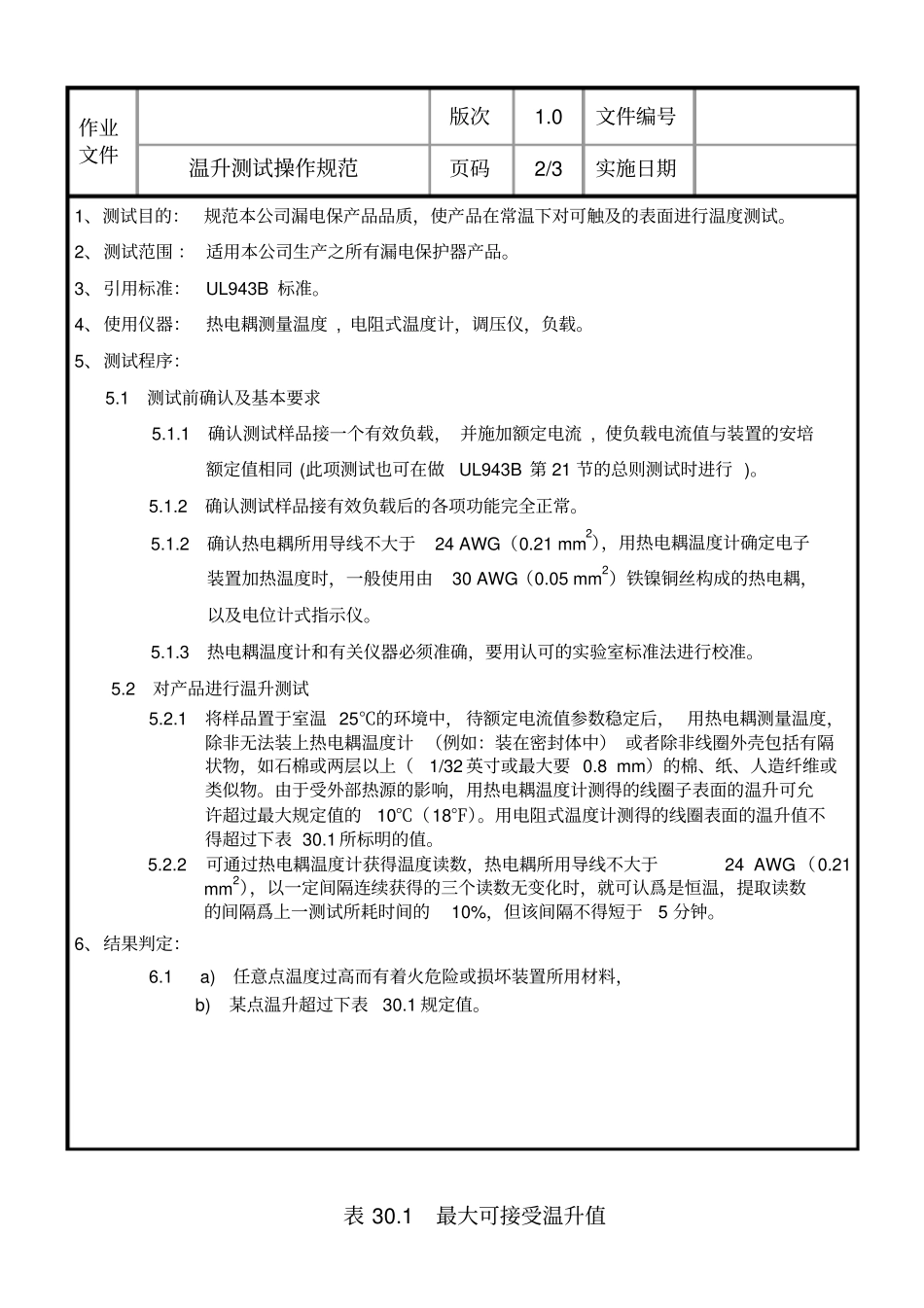

作业文件文件编号温升测试操作规范编制部门实施日期版次1.0 页码1/3 制定审核核准文件受控号更改记录更改版次页码对应条款更 改 前 内 容更 改 后 内 容更改依据作业文件版次1.0 文件编号温升测试操作规范页码2/3实施日期1、测试目的：规范本公司漏电保产品品质，使产品在常温下对可触及的表面进行温度测试。2、测试范围 ： 适用本公司生产之所有漏电保护器产品。3、引用标准：UL943B 标准。4、使用仪器：热电耦测量温度 , 电阻式温度计，调压仪，负载。5、测试程序：5.1 测试前确认及基本要求5.1.1 确认测试样品接一个有效负载， 并施加额定电流 , 使负载电流值与装置的安培额定值相同 (此项测试也可在做UL943B 第 21 节的总则测试时进行 )。5.1.2 确认测试样品接有效负载后的各项功能完全正常。5.1.2 确认热电耦所用导线不大于24 AWG（0.21 mm2），用热电耦温度计确定电子装置加热温度时，一般使用由30 AWG（0.05 mm2）铁镍铜丝构成的热电耦，以及电位计式指示仪。5.1.3 热电耦温度计和有关仪器必须准确，要用认可的实验室标准法进行校准。5.2 对产品进行温升测试5.2.1 将样品置于室温 25℃的环境中， 待额定电流值参数稳定后， 用热电耦测量温度，除非无法装上热电耦温度计 （例如：装在密封体中） 或者除非线圈外壳包括有隔状物，如石棉或两层以上（1/32 英寸或最大要 0.8 mm）的棉、纸、人造纤维或类似物。由于受外部热源的影响，用热电耦温度计测得的线圈子表面的温升可允许超过最大规定值的10℃（18℉）。用电阻式温度计测得的线圈表面的温升值不得超过下表 30.1 所标明的值。5.2.2 可通过热电耦温度计获得温度读数，热电耦所用导线不大于24 AWG （0.21 mm2），以一定间隔连续获得的三个读数无变化时，就可认爲是恒温，提取读数的间隔爲上一测试所耗时间的10%，但该间隔不得短于5 分钟。6、结果判定：6.1 a) 任意点温度过高而有着火危险或损坏装置所用材料，b) 某点温升超过下表30.1 规定值。表 30.1 最大可接受温升值材料与部件等级℃℉1、 绝缘漆布2、 熔断器3、 电用纤维4、 易燃材料、木材5、 聚合材料6、 封闭在终端産品中的ALCI 外表面7、 线圈绕阻上的105 型绝缘系统热电耦法电阻计法8、 橡胶或热塑绝缘导线和导线9、 可触及表面10、半导体联结11、电解电容器60 65 65 65 e 65f65a 75a 35a 35c40 108 117 117 117 e 117 f117a 135a 63b63c72 ...
