温度和湿度采集模块资料

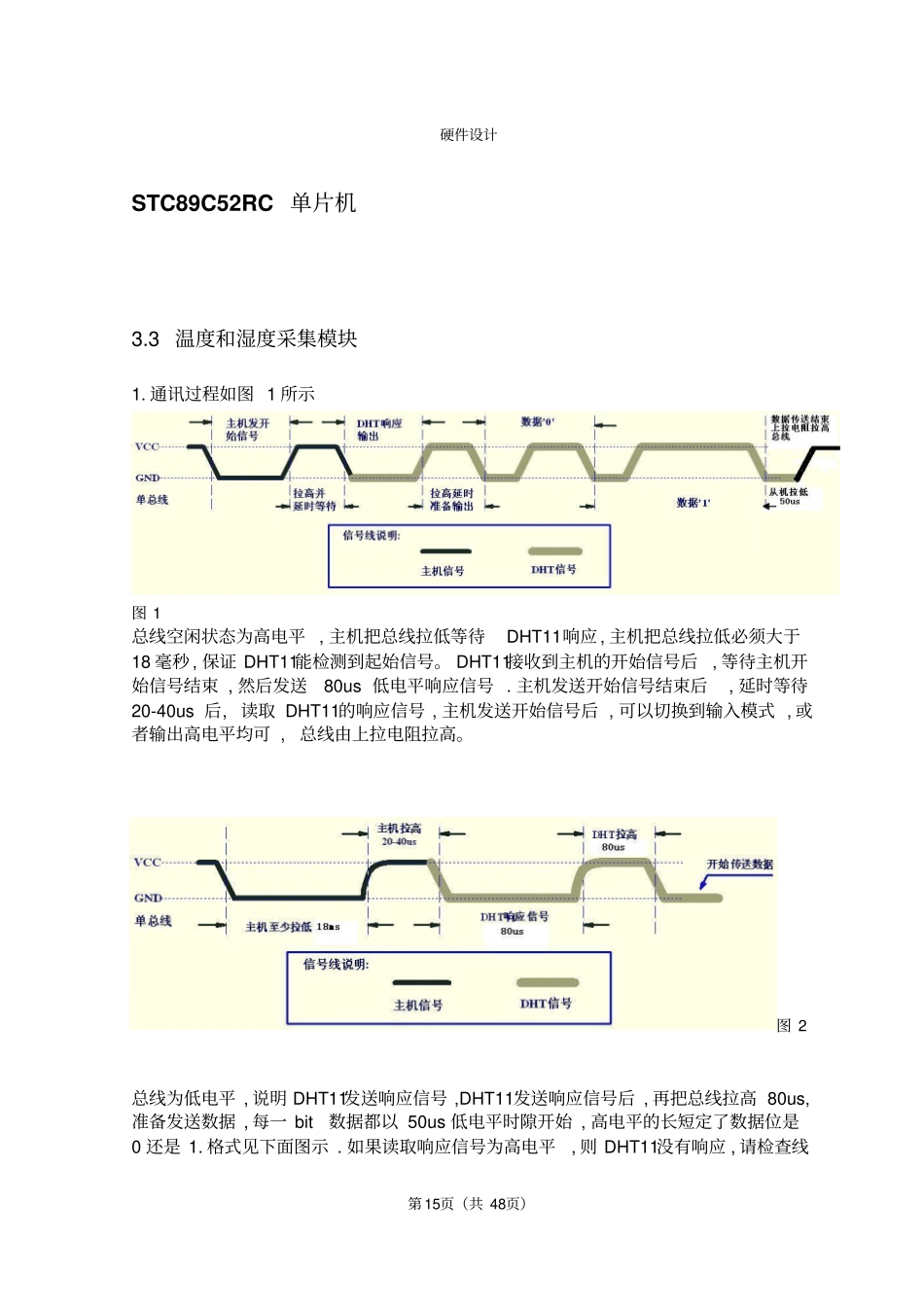

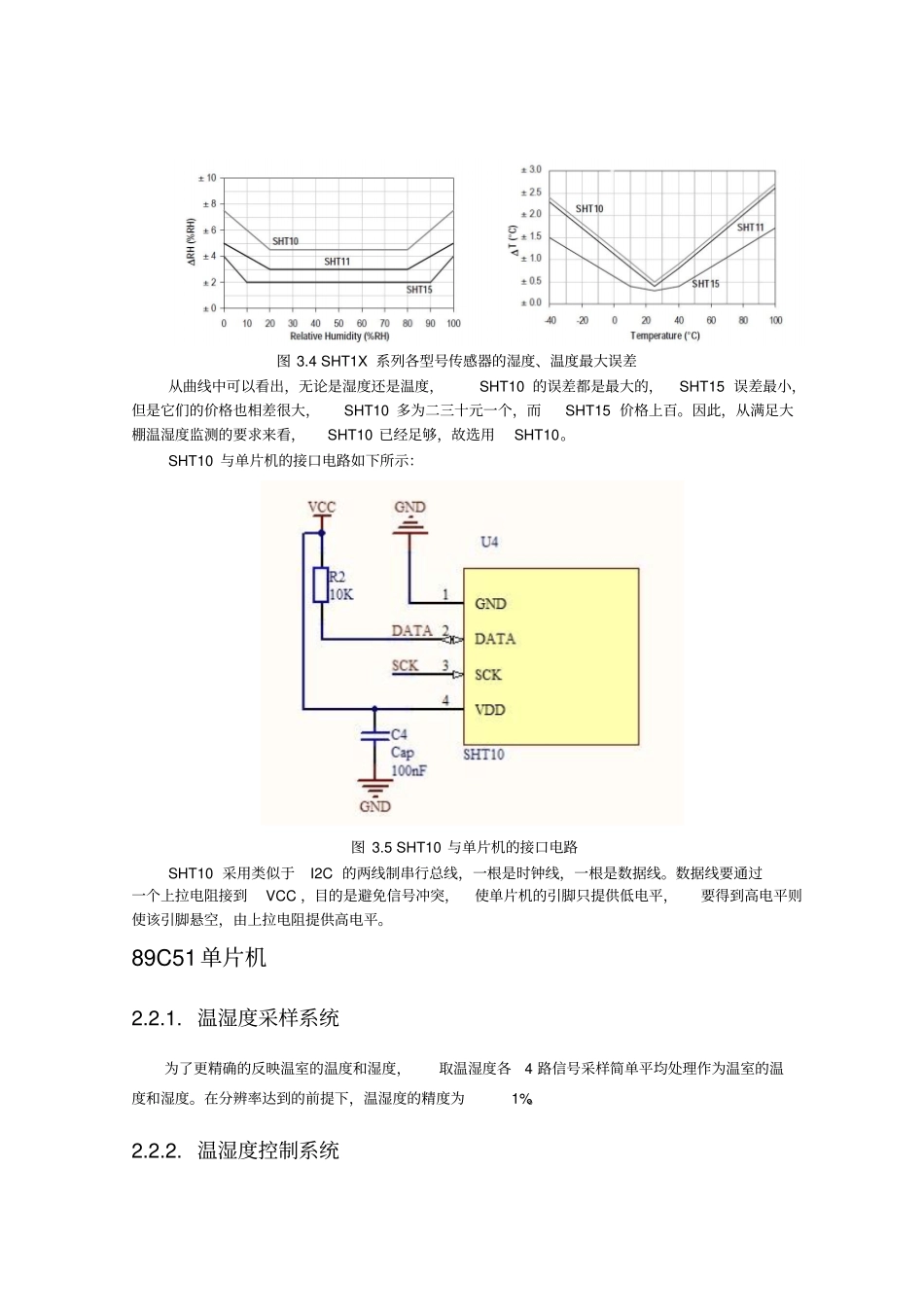

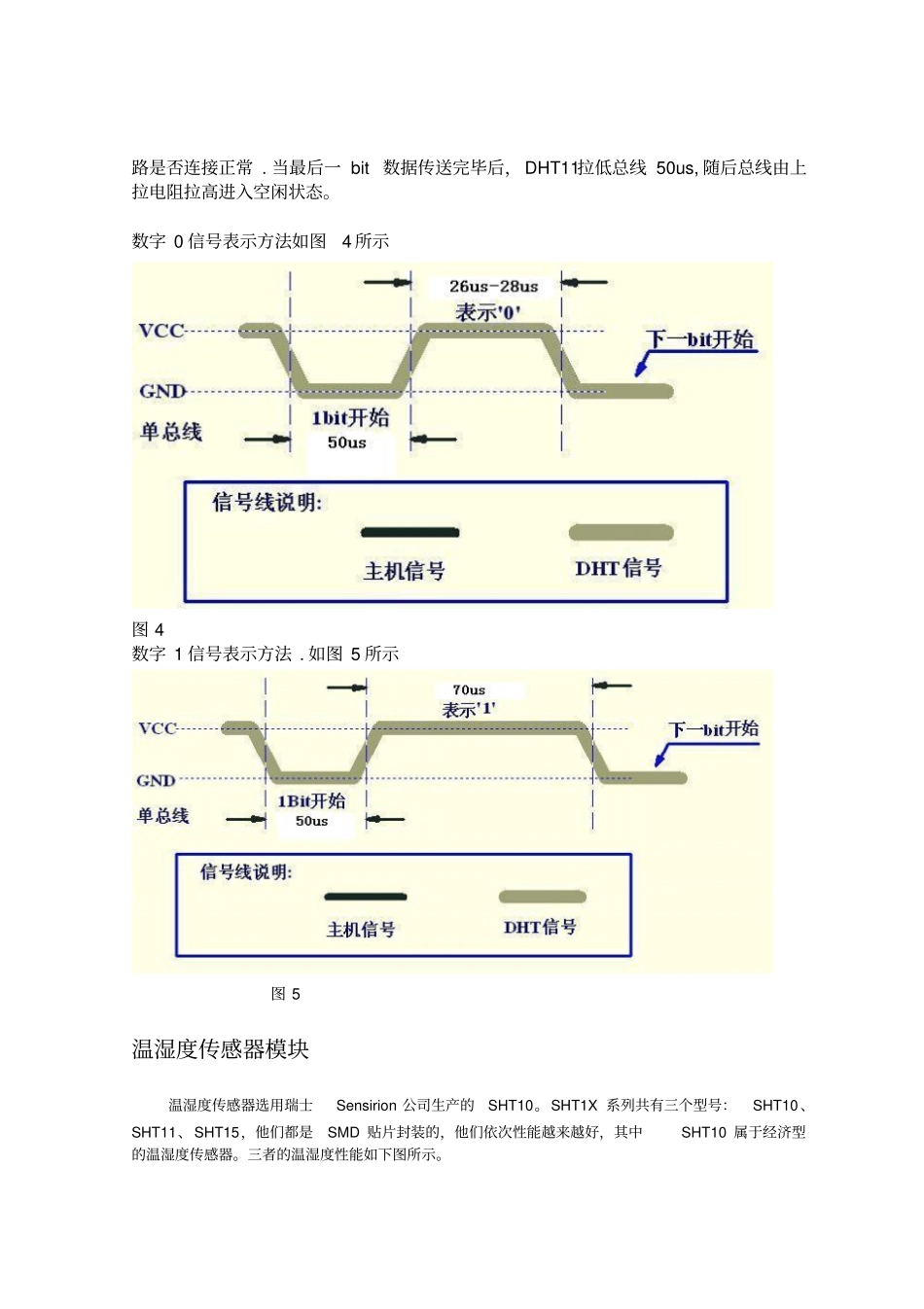

硬件设计第15页（共 48页）STC89C52RC 单片机3.3 温度和湿度采集模块1. 通讯过程如图 1 所示图 1总线空闲状态为高电平 , 主机把总线拉低等待DHT11响应 , 主机把总线拉低必须大于18 毫秒 , 保证 DHT11能检测到起始信号。 DHT11接收到主机的开始信号后, 等待主机开始信号结束 , 然后发送80us 低电平响应信号 . 主机发送开始信号结束后, 延时等待20-40us 后, 读取 DHT11的响应信号 , 主机发送开始信号后 , 可以切换到输入模式 , 或者输出高电平均可 , 总线由上拉电阻拉高。图 2总线为低电平 , 说明 DHT11发送响应信号 ,DHT11发送响应信号后 , 再把总线拉高 80us,准备发送数据 , 每一 bit数据都以 50us 低电平时隙开始 , 高电平的长短定了数据位是0 还是 1. 格式见下面图示 . 如果读取响应信号为高电平, 则 DHT11没有响应 , 请检查线路是否连接正常 . 当最后一 bit 数据传送完毕后， DHT11拉低总线 50us, 随后总线由上拉电阻拉高进入空闲状态。数字 0 信号表示方法如图4 所示图 4 数字 1 信号表示方法 . 如图 5 所示图 5 温湿度传感器模块温湿度传感器选用瑞士Sensirion 公司生产的SHT10。SHT1X 系列共有三个型号：SHT10 、SHT11、SHT15，他们都是SMD 贴片封装的，他们依次性能越来越好，其中SHT10 属于经济型的温湿度传感器。三者的温湿度性能如下图所示。图 3.4 SHT1X 系列各型号传感器的湿度、温度最大误差从曲线中可以看出，无论是湿度还是温度，SHT10 的误差都是最大的，SHT15 误差最小，但是它们的价格也相差很大，SHT10 多为二三十元一个，而SHT15 价格上百。因此，从满足大棚温湿度监测的要求来看，SHT10 已经足够，故选用SHT10。SHT10 与单片机的接口电路如下所示：图 3.5 SHT10 与单片机的接口电路SHT10 采用类似于I2C 的两线制串行总线，一根是时钟线，一根是数据线。数据线要通过一个上拉电阻接到VCC ，目的是避免信号冲突，使单片机的引脚只提供低电平，要得到高电平则使该引脚悬空，由上拉电阻提供高电平。89C51单片机2.2.1. 温湿度采样系统为了更精确的反映温室的温度和湿度，取温湿度各4 路信号采样简单平均处理作为温室的温度和湿度。在分辨率达到的前提下，温湿度的精度为1%。2.2.2. 温湿度控制系统首先，系统启动后，提示用户输入温度的上限与下限的温度值。用户输入之后，系统自动求出中间值，根据实际温度的情况采取相应...
