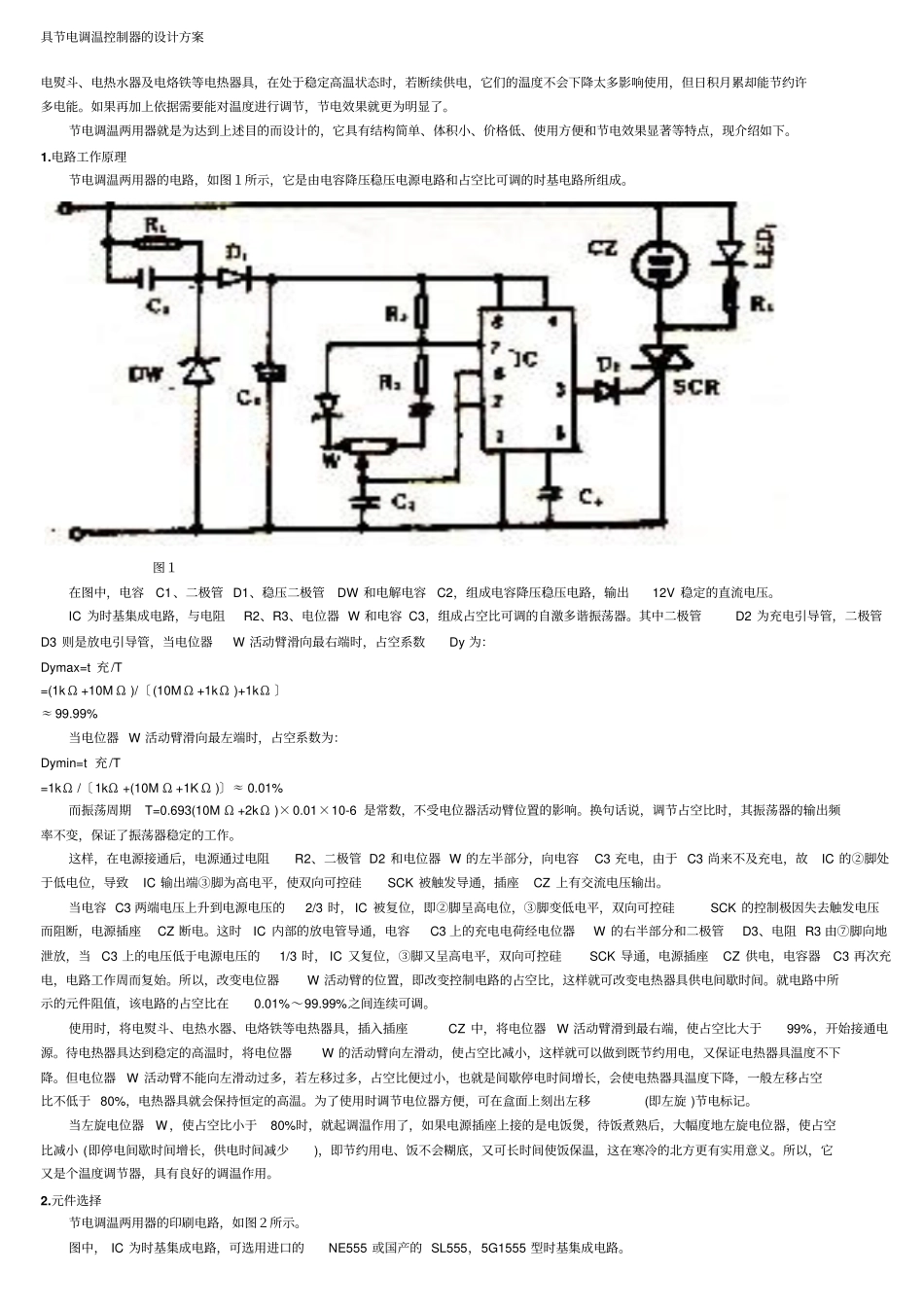

具节电调温控制器的设计方案电熨斗、电热水器及电烙铁等电热器具,在处于稳定高温状态时,若断续供电,它们的温度不会下降太多影响使用,但日积月累却能节约许多电能。如果再加上依据需要能对温度进行调节,节电效果就更为明显了。节电调温两用器就是为达到上述目的而设计的,它具有结构简单、体积小、价格低、使用方便和节电效果显著等特点,现介绍如下。1.电路工作原理节电调温两用器的电路,如图1所示,它是由电容降压稳压电源电路和占空比可调的时基电路所组成。图1在图中,电容C1、二极管 D1、稳压二极管DW 和电解电容C2,组成电容降压稳压电路,输出12V 稳定的直流电压。IC 为时基集成电路,与电阻R2、R3、电位器 W 和电容 C3,组成占空比可调的自激多谐振荡器。其中二极管D2 为充电引导管,二极管D3 则是放电引导管,当电位器W 活动臂滑向最右端时,占空系数Dy 为:Dymax=t 充 /T =(1k Ω +10M Ω )/〔 (10M Ω +1kΩ )+1kΩ 〕≈ 99.99% 当电位器 W 活动臂滑向最左端时,占空系数为:Dymin=t 充 /T =1kΩ /〔 1kΩ +(10M Ω +1K Ω )〕≈ 0.01% 而振荡周期T=0.693(10M Ω +2kΩ )× 0.01×10-6 是常数,不受电位器活动臂位置的影响。换句话说,调节占空比时,其振荡器的输出频率不变,保证了振荡器稳定的工作。这样,在电源接通后,电源通过电阻R2、二极管 D2 和电位器 W 的左半部分,向电容C3 充电,由于 C3 尚来不及充电,故IC 的②脚处于低电位,导致IC 输出端③脚为高电平,使双向可控硅SCK 被触发导通,插座CZ 上有交流电压输出。当电容 C3 两端电压上升到电源电压的2/3 时, IC 被复位,即②脚呈高电位,③脚变低电平,双向可控硅SCK 的控制极因失去触发电压而阻断,电源插座CZ 断电。这时IC 内部的放电管导通,电容C3 上的充电电荷经电位器W 的右半部分和二极管D3、电阻 R3 由⑦脚向地泄放,当C3 上的电压低于电源电压的1/3 时, IC 又复位,③脚又呈高电平,双向可控硅SCK 导通,电源插座CZ 供电,电容器C3 再次充电,电路工作周而复始。所以,改变电位器W 活动臂的位置,即改变控制电路的占空比,这样就可改变电热器具供电间歇时间。就电路中所示的元件阻值,该电路的占空比在0.01%~99.99%之间连续可调。使用时,将电熨斗、电热水器、电烙铁等电热器具,插入插座CZ 中,将电位器W 活动臂滑到最右端,使占空比大于99%,开始接通电源。待电热器具...
