游标卡尺测量操作书参考样本

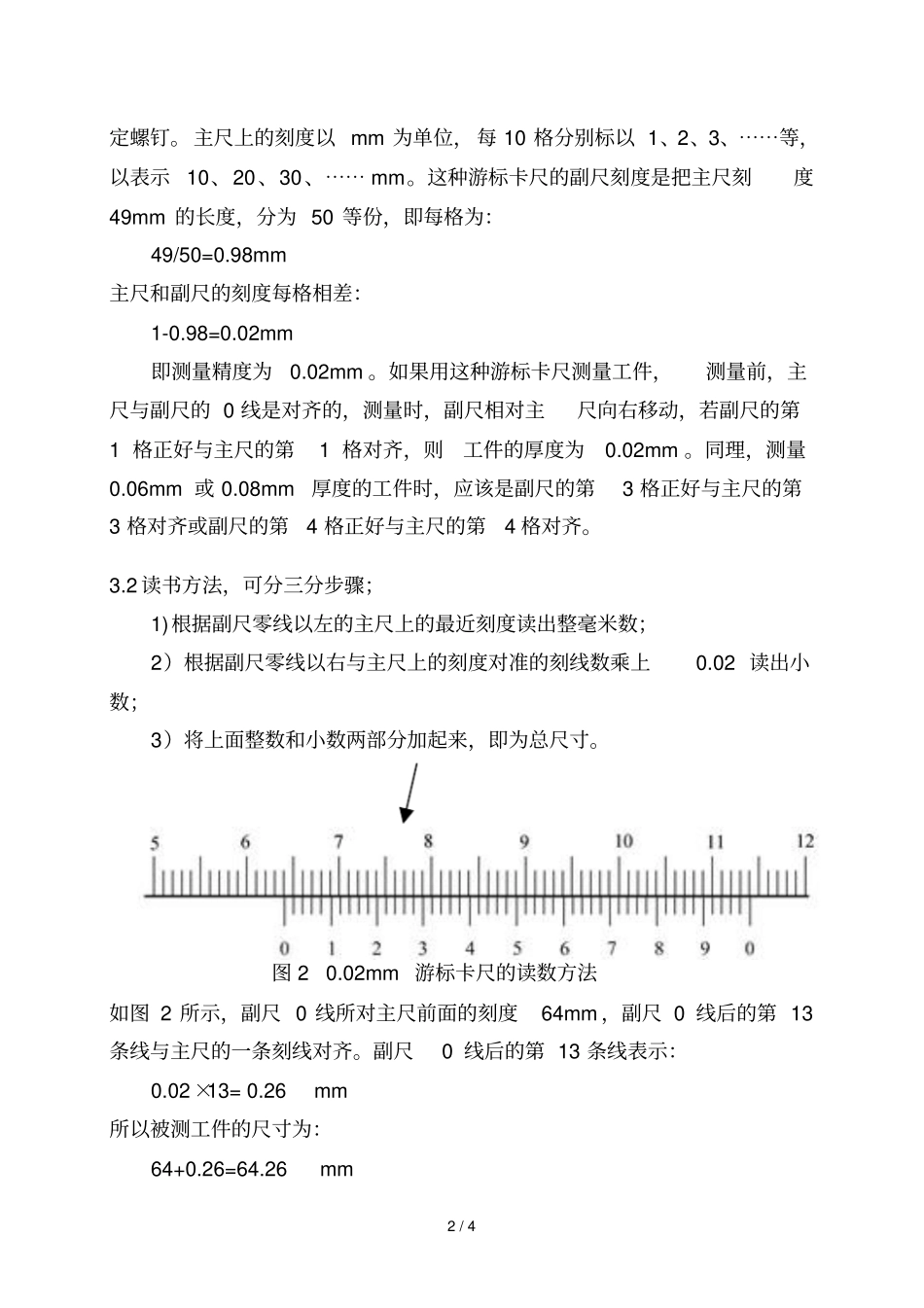

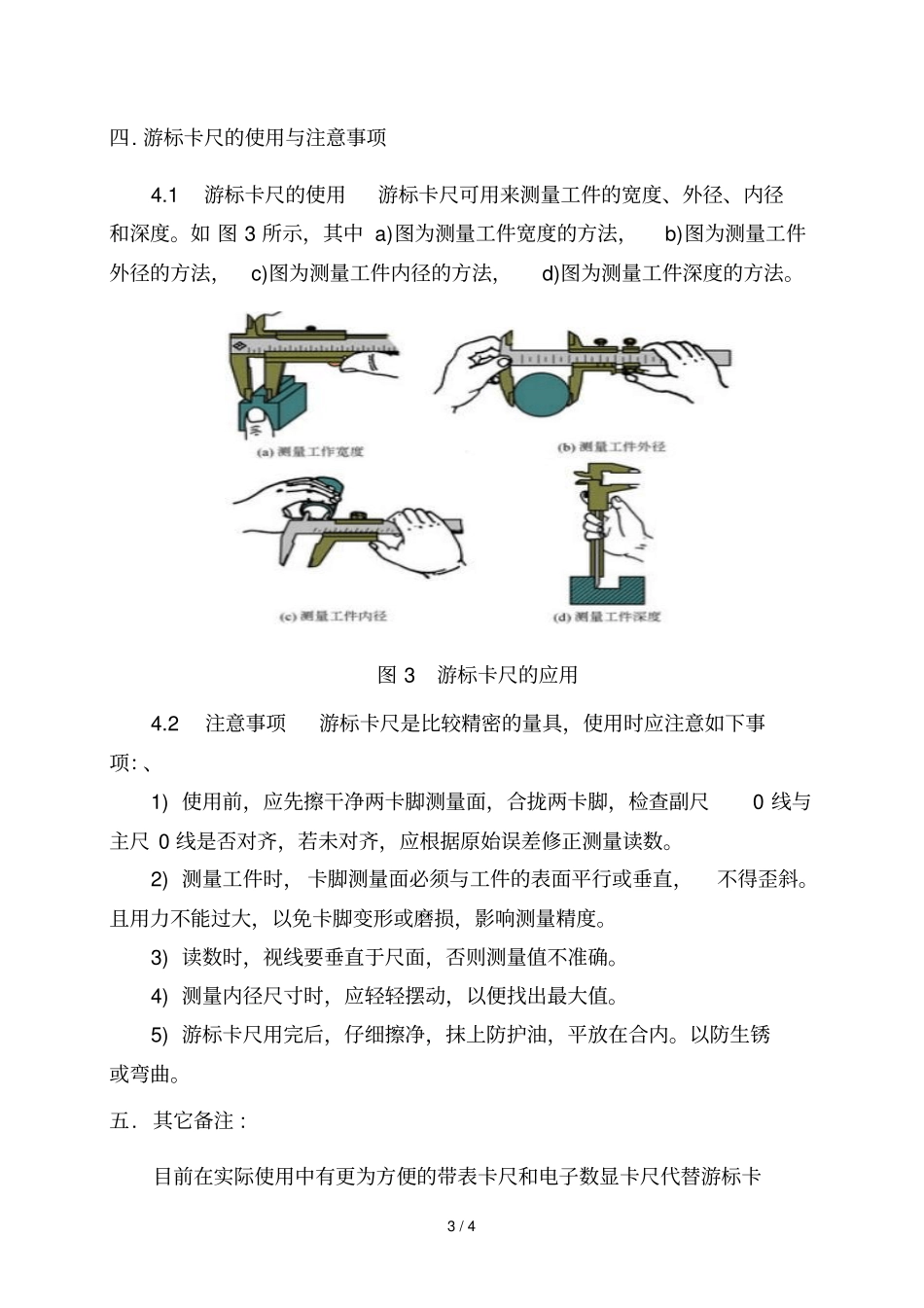

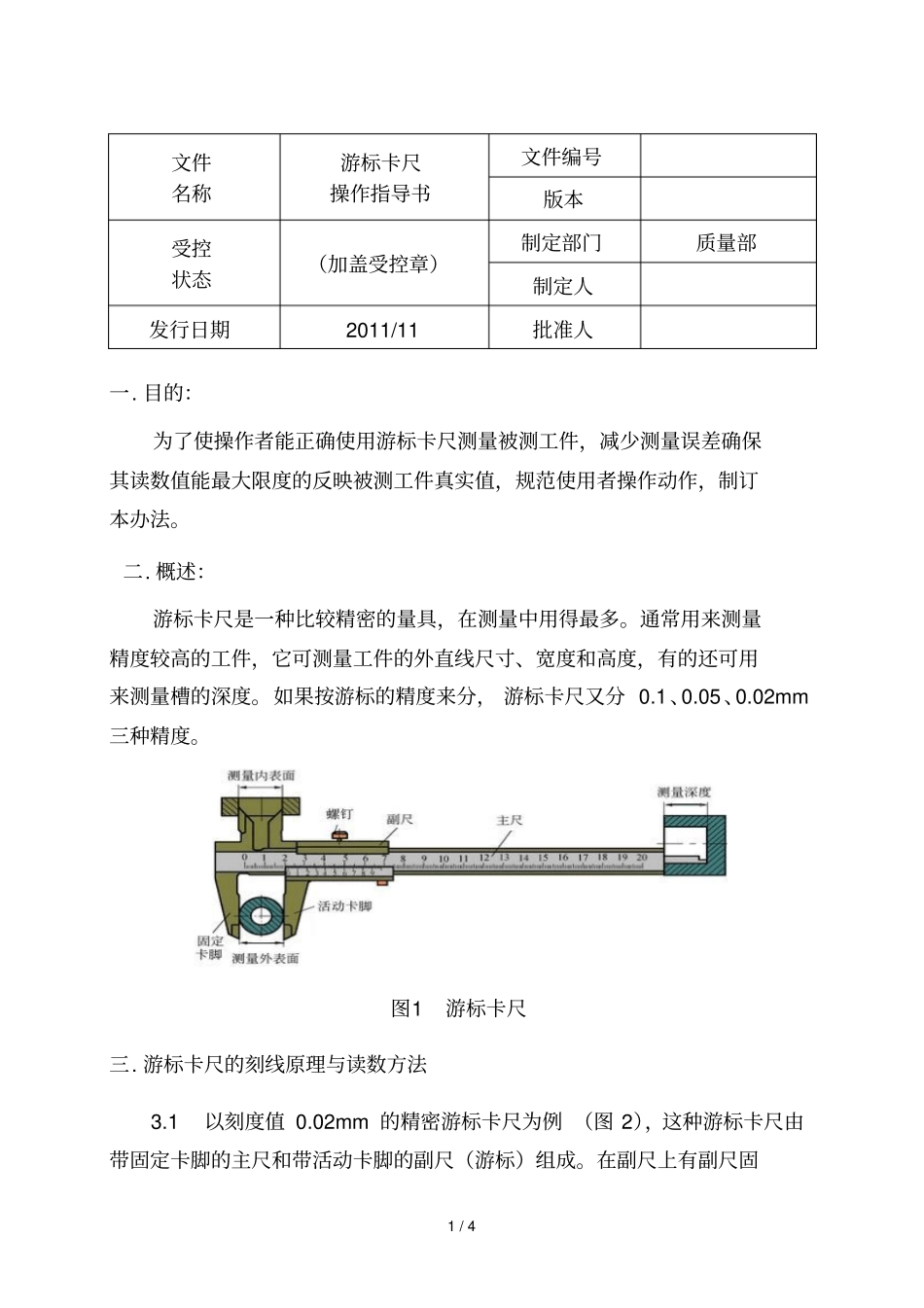

1 / 4 文件名称游标卡尺操作指导书文件编号版本受控状态（加盖受控章）制定部门质量部制定人发行日期2011/11 批准人一. 目的：为了使操作者能正确使用游标卡尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本办法。二. 概述：游标卡尺是一种比较精密的量具，在测量中用得最多。通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。如果按游标的精度来分， 游标卡尺又分 0.1、0.05、0.02mm三种精度。图1 游标卡尺三. 游标卡尺的刻线原理与读数方法3.1 以刻度值 0.02mm 的精密游标卡尺为例 （图 2），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。在副尺上有副尺固2 / 4 定螺钉。主尺上的刻度以 mm 为单位，每 10 格分别标以 1、2、3、⋯⋯等，以表示10、20、30、⋯⋯ mm。这种游标卡尺的副尺刻度是把主尺刻度49mm 的长度，分为 50 等份，即每格为：49/50=0.98mm 主尺和副尺的刻度每格相差：1-0.98=0.02mm 即测量精度为0.02mm 。如果用这种游标卡尺测量工件，测量前，主尺与副尺的 0 线是对齐的，测量时，副尺相对主尺向右移动，若副尺的第1 格正好与主尺的第1 格对齐，则工件的厚度为0.02mm 。同理，测量0.06mm 或 0.08mm 厚度的工件时，应该是副尺的第3 格正好与主尺的第3 格对齐或副尺的第4 格正好与主尺的第4 格对齐。3.2 读书方法，可分三分步骤；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02 读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。图 2 0.02mm 游标卡尺的读数方法如图 2 所示，副尺 0 线所对主尺前面的刻度64mm ，副尺 0 线后的第 13条线与主尺的一条刻线对齐。副尺0 线后的第 13 条线表示：0.02×13= 0.26 mm 所以被测工件的尺寸为：64+0.26=64.26 mm 3 / 4 四. 游标卡尺的使用与注意事项4.1 游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。如 图 3 所示，其中 a)图为测量工件宽度的方法，b)图为测量工件外径的方法，c)图为测量工件内径的方法，d)图为测量工件深度的方法。图 3 游标卡尺的应用4.2 注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：、1) 使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0 线与主尺 0 ...
