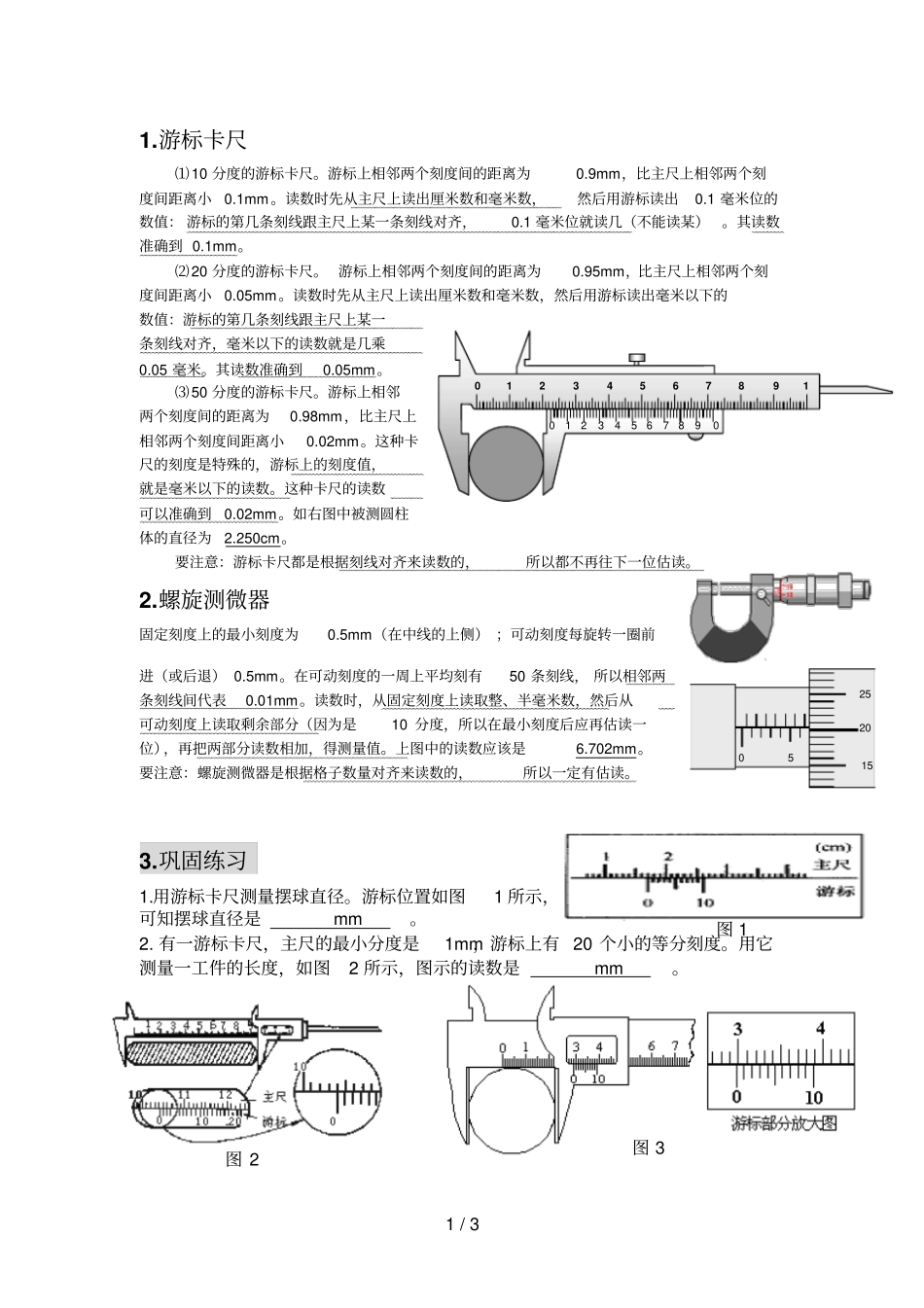

1 / 3 502025 151.游标卡尺⑴10 分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1 毫米位的数值： 游标的第几条刻线跟主尺上某一条刻线对齐，0.1 毫米位就读几（不能读某）。其读数准确到 0.1mm。⑵20 分度的游标卡尺。 游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05 毫米。其读数准确到0.05mm。⑶50 分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。如右图中被测圆柱体的直径为2.250cm。要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。2.螺旋测微器固定刻度上的最小刻度为0.5mm（在中线的上侧） ；可动刻度每旋转一圈前进（或后退） 0.5mm。在可动刻度的一周上平均刻有50 条刻线， 所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10 分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是6.702mm。要注意：螺旋测微器是根据格子数量对齐来读数的，所以一定有估读。3.巩固练习1.用游标卡尺测量摆球直径。游标位置如图1 所示，可知摆球直径是 mm。2. 有一游标卡尺，主尺的最小分度是1mm，游标上有 20 个小的等分刻度。用它测量一工件的长度，如图2 所示，图示的读数是 mm。0 123456789001234567891图 1 图 2 图 3 2 / 3 3. 一游标卡尺的主尺最小分度为1mm，游标上有 10 个小等分间隔，现用此卡尺来测量工件的直径， 如图 3 所示。该工件的直径为 ___________mm。4. 用螺旋测微器测圆柱体直径时， 示数如图 4，此示数为mm。5. 如图 5 所示为用游标为 50 分度的卡尺 （测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为mm。6. 如图 6 所示，为用游标为50 分度的卡尺（测量值可准确到0.02mm）测定某圆柱的直径时，卡尺上的示数如图。可读出圆柱的直径为mm。7.如图 7 所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。8...
