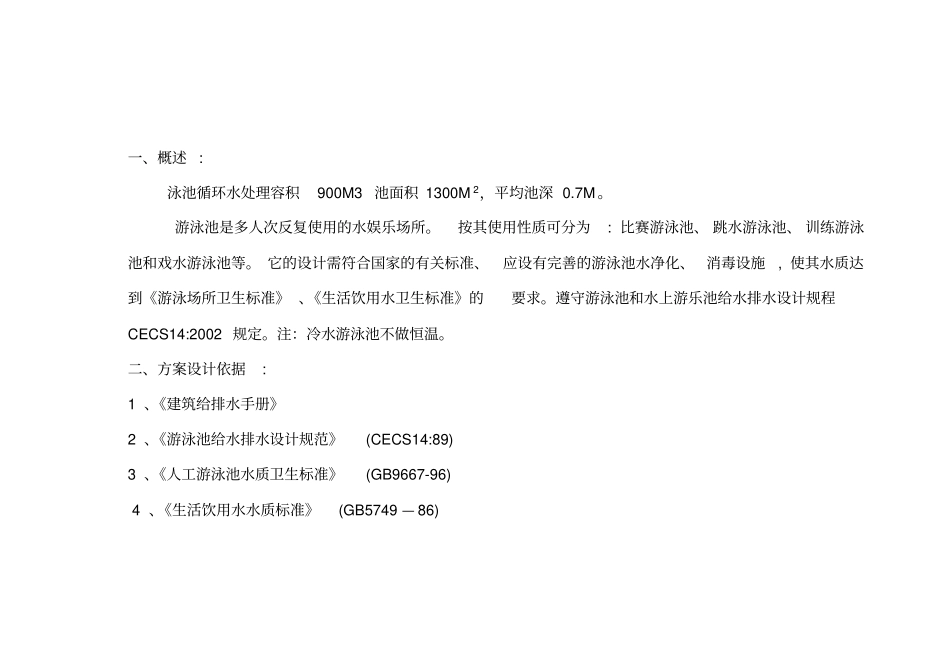

尧山水上乐园人工冲浪池循环水处理工艺设 计 方 案一、概述: 泳池循环水处理容积900M3 池面积 1300M 2，平均池深 0.7M 。游泳池是多人次反复使用的水娱乐场所。按其使用性质可分为: 比赛游泳池、 跳水游泳池、 训练游泳池和戏水游泳池等。 它的设计需符合国家的有关标准、应设有完善的游泳池水净化、消毒设施, 使其水质达到《游泳场所卫生标准》 、《生活饮用水卫生标准》的要求。遵守游泳池和水上游乐池给水排水设计规程CECS14:2002 规定。注：冷水游泳池不做恒温。二、方案设计依据: 1 、《建筑给排水手册》2 、《游泳池给水排水设计规范》(CECS14:89) 3 、《人工游泳池水质卫生标准》(GB9667-96) 4 、《生活饮用水水质标准》(GB5749 — 86) 三、工艺流程说明: （一） 工艺流程: 1 ）多 向 阀2 ）砂 缸3）压力表4）循环泵5）管道冲洗泵6）单向阀7 ）泳 池 加 热 器 （ 本 项 目 不 用 ）8）投药器9 ）电控柜10 ）布水器11） 排水格栅12） “涌泉”给水格栅（本项目不用）13） “涌泉”给水泵（本项目不用） 14） 吸污口15）溢水器16）岸面排水器17） 溢水格栅18）岸面19）池沿20） 泻水格栅21）水箱22）电磁阀23） 水位探头24) 闸阀（二）泳池工艺说明1 、工艺流程: 自来水补水絮凝剂PH 值控制CL 投加除藻剂平衡水箱循环水泵高速过滤沙缸900M3 游泳池冷水游泳池不做恒温2 、工艺说明: 拟定工艺为典型的游泳池循环水处理工艺, 其目的主要是去除水中悬浮杂质, 消毒灭菌, 满足卫生要求。正常循环时, 游泳池水通过回水管流入平衡水箱, 在平衡水箱后循环泵吸水管上加入絮凝剂, 以便通过水泵时能充分与水混合; 池水经过毛发过滤器截留较大颗粒固体杂质、毛发、纤维等, 以保护水泵和沙缸过滤层不被破坏; 出水经循环水泵进入高速过滤砂缸进行微絮凝过滤, 滤出的洁净水经过投氯消毒装置杀菌 , 出水经 PH 值调整控制系统调节循环水PH 值 , 达到标准后进入泳池。 游泳池池水循环采用顺流方式 , 在池端头侧壁进水, 回水采用泳池池底回水方式。不易出现死水区及旋涡区。工艺中的主要设备为过滤器, 池水过滤效果的好坏直接影响着循环水质。本工艺采用高速过滤砂缸, 经国际上大量重大项目实用检验, 过滤效果完全保证, 高标准的游泳池均采用此类型过滤设备。加药部分采用了混凝剂,PH 调整剂和除藻剂, 以保证水质良好; 混凝剂主要是起絮凝作用, 将水中悬浮物及致浊...
