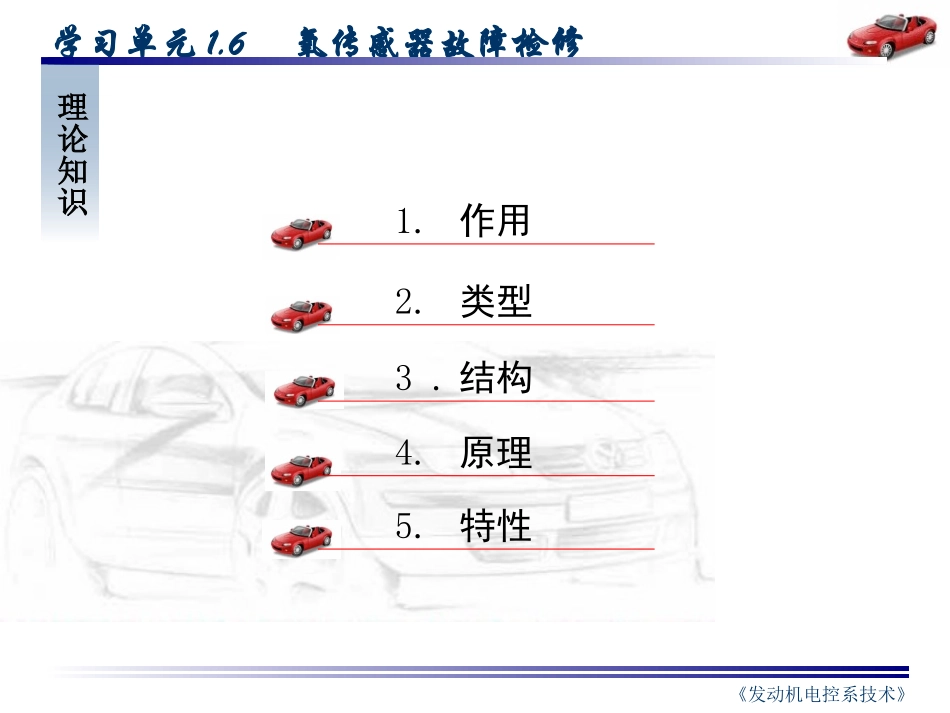

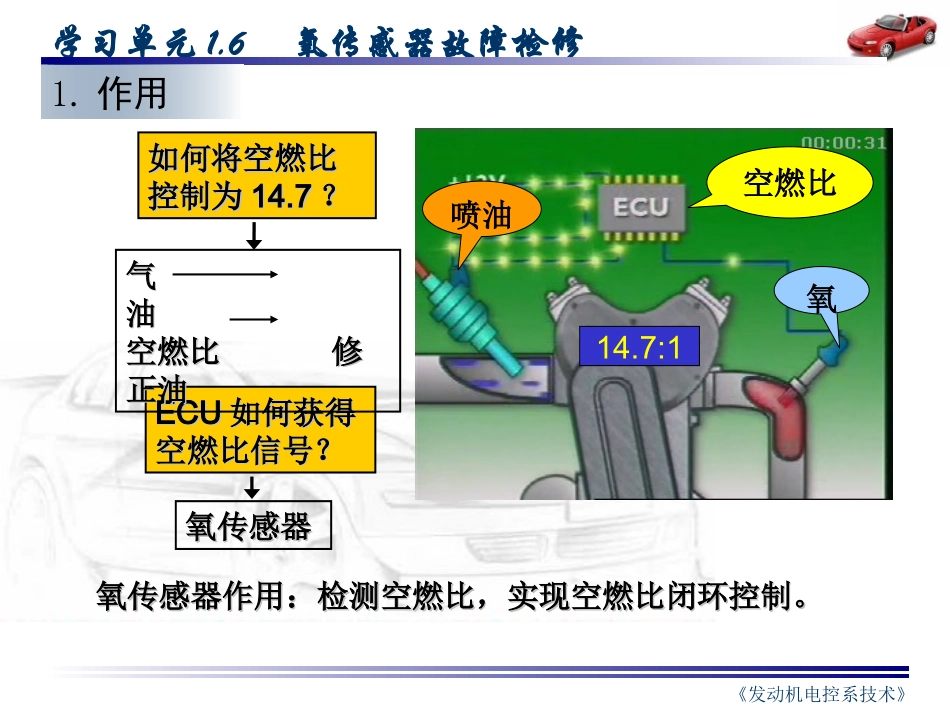

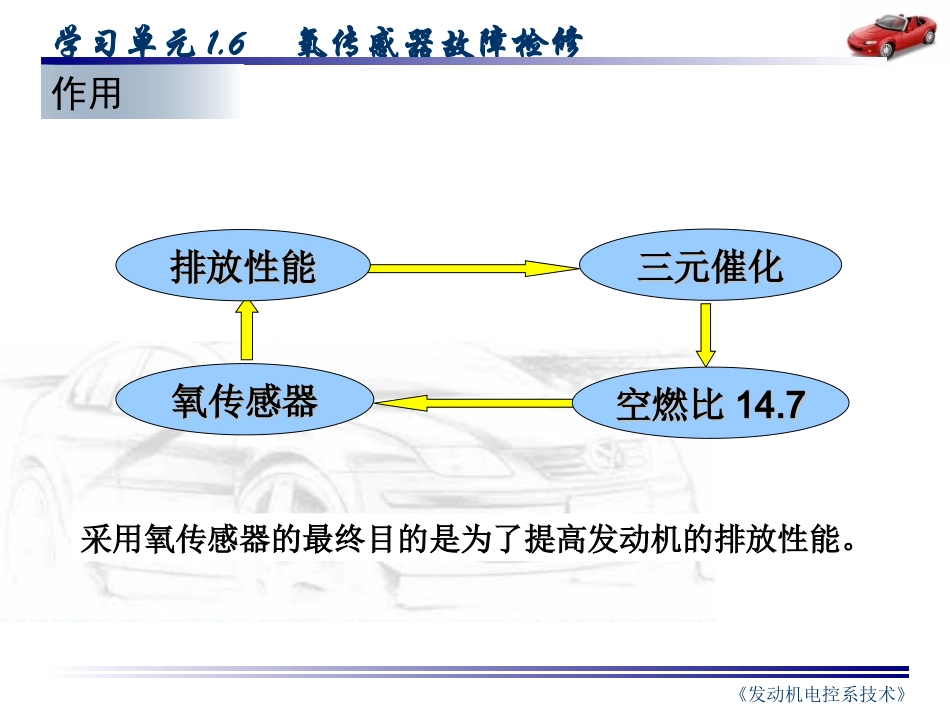

《发动机电控系技术》学习单元1.6氧传感器故障检修1.作用2.类型3.结构4.原理5.特性理论知识《发动机电控系技术》学习单元1.6氧传感器故障检修氧传感器氧传感器三元催化三元催化排放性能排放性能空燃比空燃比14.714.7采用氧传感器的最终目的是为了提高发动机的排放性能。作用《发动机电控系技术》学习单元1.6氧传感器故障检修空燃比氧喷油14.7:1如何将空燃比如何将空燃比控制为控制为14.714.7？？ECUECU如何获得如何获得空燃比信号？空燃比信号？氧传感器氧传感器气气油油空燃比修空燃比修正油正油氧传感器作用：检测空燃比，实现空燃比闭环控制。氧传感器作用：检测空燃比，实现空燃比闭环控制。1.作用《发动机电控系技术》学习单元1.6氧传感器故障检修按材料和结构分：氧化锆式、氧化钛式按传感器是否有加热装置分：加热型、非加热型按传感器接线分：1线、2线——————非加热型3线、4线——————加热型按检测范围分：窄型氧传感器（氧传感器）、宽型氧传感器（空燃比传感器）按功能分：上游氧传感器、下游氧传感器2.类型《发动机电控系技术》学习单元1.6氧传感器故障检修不同类型的氧传感器，检测方法不同。2线氧传感器ECU信号线信号线1线氧传感器ECU信号线3线氧传感器ECU信号线4线氧传感器ECU信号线信号线类型《发动机电控系技术》学习单元1.6氧传感器故障检修伸入排气管内排气管上3.结构《发动机电控系技术》学习单元1.6氧传感器故障检修加热加热器：预热，300℃锆管：敏感元件废气大气冷态不工作ECU结构《发动机电控系技术》学习单元1.6氧传感器故障检修混合气浓，空燃混合气浓，空燃比小于比小于14.714.7，，约为约为0.9V0.9V混合气稀，混合气稀，空燃比大于空燃比大于14.714.7，约，约为为0.1V0.1V电压在空燃电压在空燃比比14.714.7跃跃变变V微电池：氧浓度差—电压无源传感器（参考电压0.45V）跃变跃变————灵敏灵敏————精确精确废气大气氧浓度电压信号？4.原理《发动机电控系技术》学习单元1.6氧传感器故障检修喷油器增油氧传感器高电平空燃比14.7:1喷油器减油氧传感器低电平氧传感器信号空燃比14.7：1？原理《发动机电控系技术》学习单元1.6氧传感器故障检修低频脉冲直流电压档，观察信号跳动评价氧传感器性能的三大指标：最大：近1V最小：近0V变化次数：一般10s变化不少于8次（2500r/min）氧传感器的信号波形氧传感器的信号波形（2500r/min）特性《发动机电控系技术》学习单元1.6氧传感器故障检修氧传感器ECU喷油器空燃比闭环控制的条件发动机怠速和部分负荷发动机温度高于60℃氧传感器温度高于300℃特性《发动机电控系技术》学习单元1.6氧传感器故障检修空燃比燃烧过程内因：氧传感器外因：O2浓度差氧传感器信号的影响因数分析：氧传感器信号氧传感器信号不仅反映氧传感器性能，同时反映发动机的工作状态。特性
