湖北工业大学互换性与技术测量考研真题

湖北工业大学互换性与技术测量考研真题_第1页
1/3
湖北工业大学互换性与技术测量考研真题_第2页
2/3
湖北工业大学互换性与技术测量考研真题_第3页
3/3

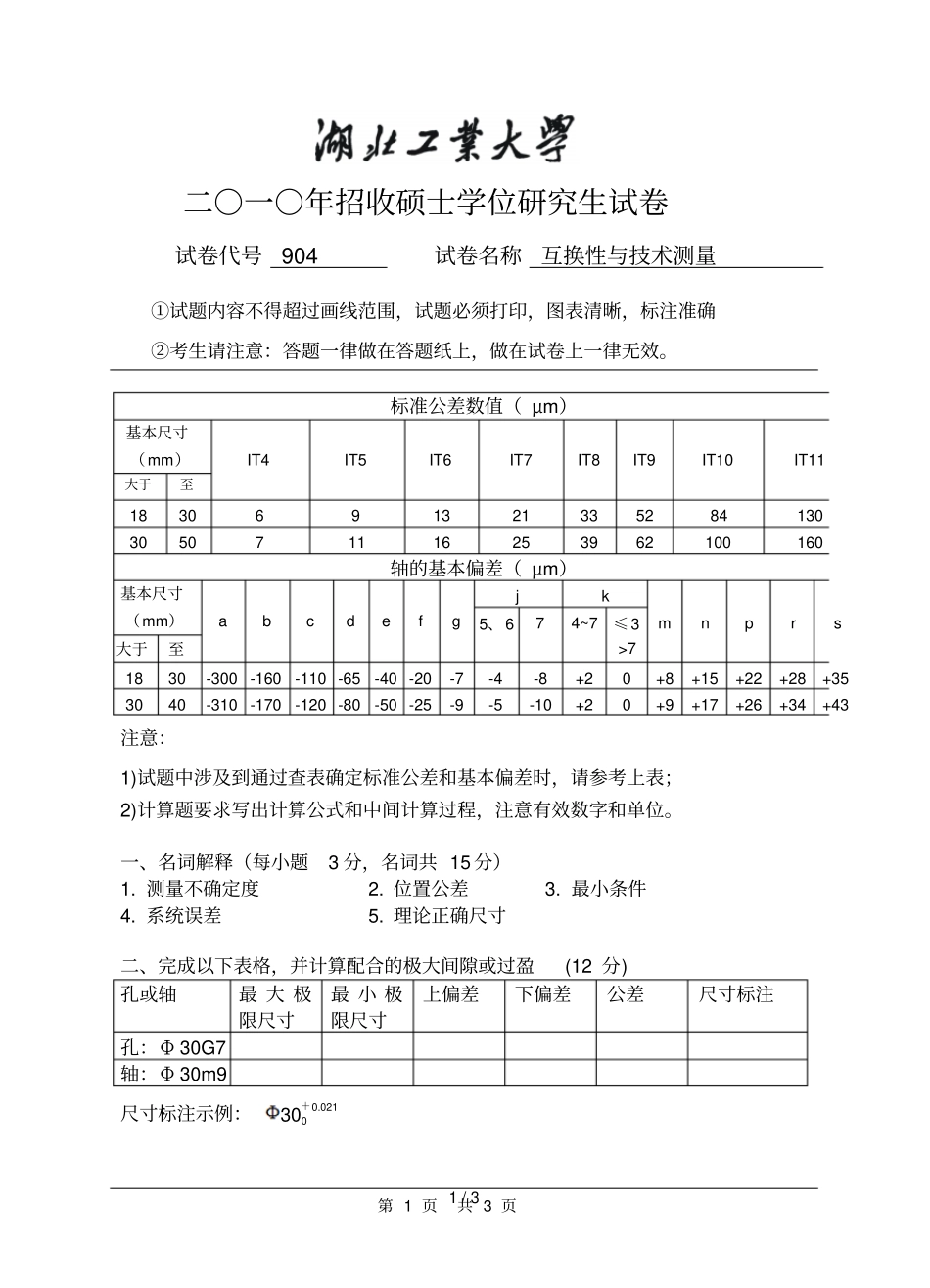

1 / 3 二○一○年招收硕士学位研究生试卷试卷代号904 试卷名称互换性与技术测量①试题内容不得超过画线范围,试题必须打印,图表清晰,标注准确②考生请注意:答题一律做在答题纸上,做在试卷上一律无效。第 1 页共 3 页标准公差数值( μm)基本尺寸(mm)IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 大于至18 30 6 9 13 21 33 52 84 130 30 50 7 11 16 25 39 62 100 160 轴的基本偏差( μm)基本尺寸(mm)a b c d e f g j k m n p r s 5、6 7 4~7 ≤3 >7大于至18 30 -300 -160 -110 -65 -40 -20 -7 -4 -8 +2 0 +8 +15 +22 +28 +3530 40 -310 -170 -120 -80 -50 -25 -9 -5 -10 +2 0 +9 +17 +26 +34 +43注意:1)试题中涉及到通过查表确定标准公差和基本偏差时,请参考上表;2)计算题要求写出计算公式和中间计算过程,注意有效数字和单位。一、名词解释(每小题3 分,名词共 15 分)1. 测量不确定度2. 位置公差3. 最小条件4. 系统误差5. 理论正确尺寸二、完成以下表格,并计算配合的极大间隙或过盈(12 分) 孔或轴最 大 极限尺寸最 小 极限尺寸上偏差下偏差公差尺寸标注孔:Φ 30G7 轴:Φ 30m9 尺寸标注示例:0.021030+2 / 3 湖北工业大学二○一○年招收硕士学位研究生试卷第 2 页共 3 页三、简答题(共23 分)1.写出形位公差的项目及其符号表示?(7 分)2.什么是泰勒原则?用光滑极限量规检验工件时泰勒原则是如何应用的(8 分)3.写出公差原则中的最大实体要求?它包括的主要内容有哪几个要求?(8 分)四、下列各题每题 20 分,从中选做 5 题。(要求写出计算公式和详细计算过程)1、在相同条件下,对某轴同一部位的直径重复测量10 次,各次测量值(单位为 mm)分别为: 30.417;30.419、30.418、30.417、25.415、25.414、25.416、25.415、25.418、25.420,判断有无明显的系统误差和粗大误差,并给出用算术平均值表达的最终测量结果。2、用游标卡尺测量箱体孔的中心距( 如下图所示 ) ,有如下的三种测量方案: (1)测量孔径 d1 和孔径 d2 及孔边距 L1;(2)测量孔径 d1 和孔径 d2 及孔边距 L2;( 3 ) 测 量 孔 边 距L1 和 孔 边 距L2 。 已 知 它 们 的 测 量 不 确 定 度121240,60,70,ddLLUUm Um Um 试计算三种测量方案的测量不确定度,并确定采用哪种测量方案?d1L 1...
