湖北某污水处理厂二沉池施工组织设计

湖北某污水处理厂二沉池施工组织设计_第1页
1/30

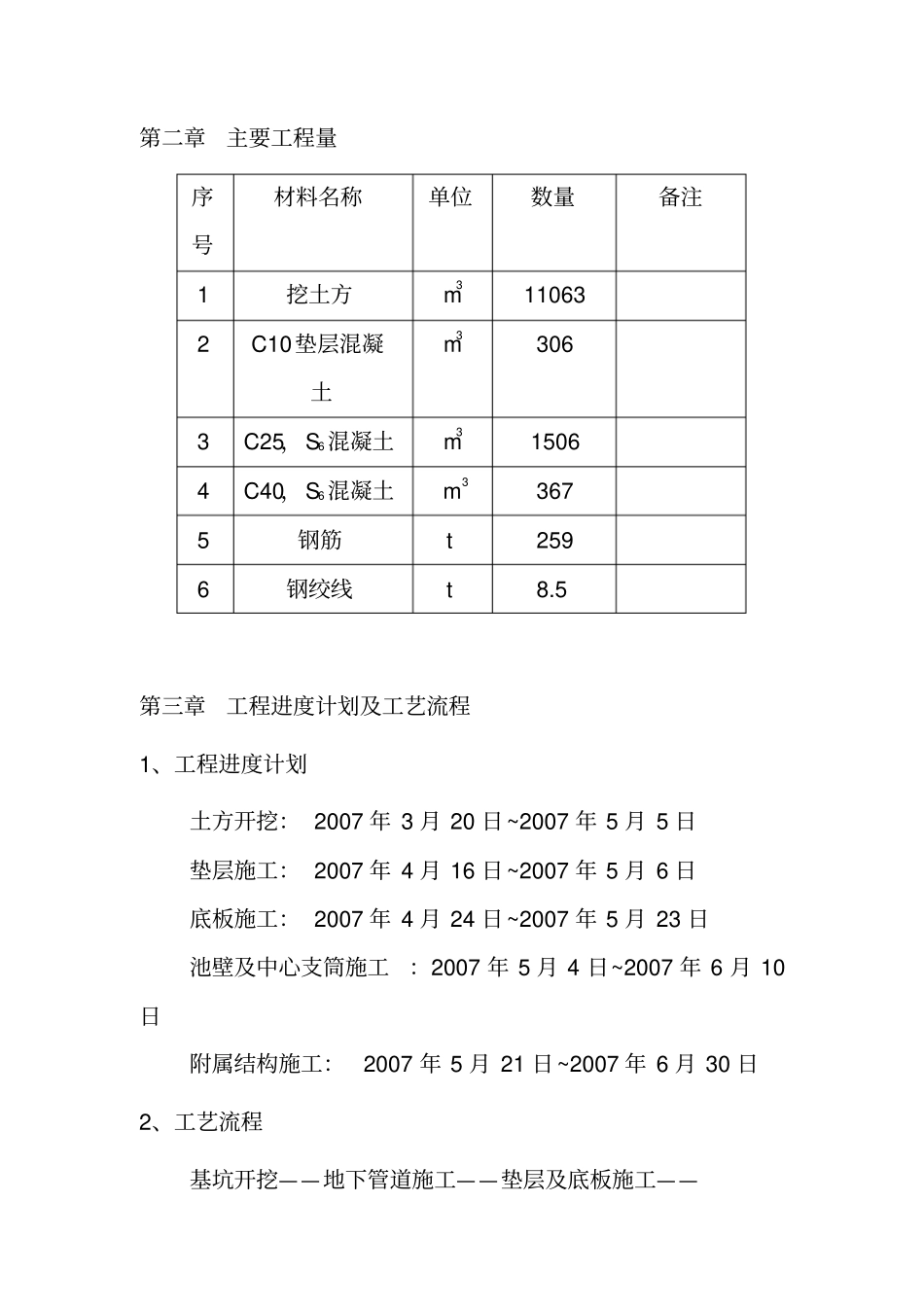

湖北某污水处理厂二沉池施工组织设计_第2页
2/30

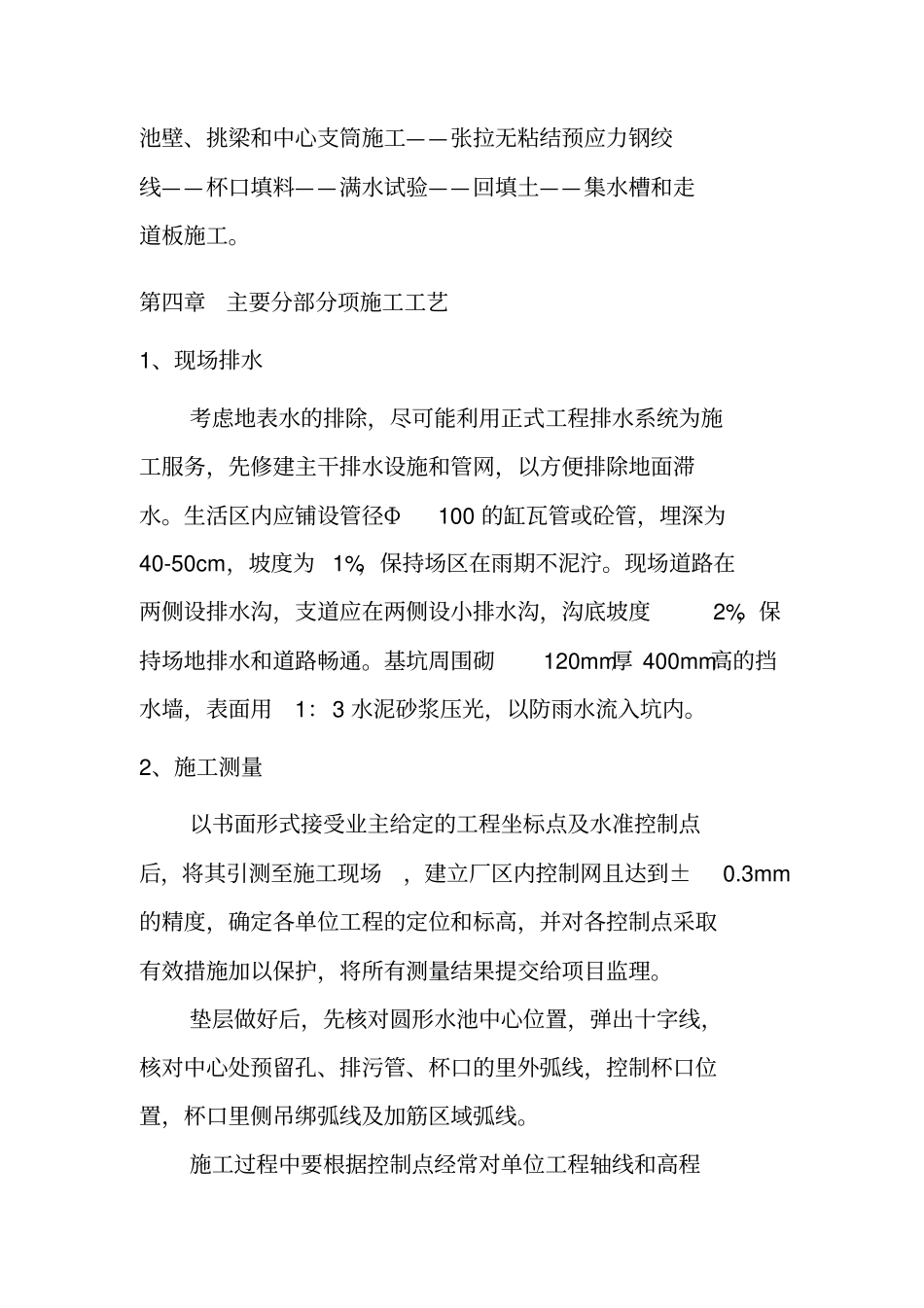

湖北某污水处理厂二沉池施工组织设计_第3页
3/30
湖北某污水处理厂二沉池施工组织设计第一章工程概况本工程座落于湖北省赤壁市境内,厂区总占地面积为4.01 公顷,其主要建设范围为:粗隔栅间及进水泵房1 座,细隔栅间及旋流沉砂池1 座,厌氧选择池及污泥泵房1 座,氧化沟 2 座,二沉池2 座,集配水井1 座,紫外线消毒槽及排放泵房1 座,污泥浓缩脱水机房及储泥池1 座,综合楼1座,变电站 1 座以及厂区管道工程、道路工程、 绿化工程等。该污水处理厂污水处理能力为4 万 m3/d 。二沉池为圆形薄壁预应力构筑物,池内径42m,底板厚45cm,池壁厚度25cm,锚固肋 (共 6 个) 处池壁厚45cm,池壁内设有44 根挑梁,用以承托集水槽;集水槽每12m设一道伸缩缝。底板及池壁不设伸缩缝,池壁内穿无粘结预应力钢绞线。混凝土强度等级,垫层C10,底板 C25,S6,池壁和挑梁C40,预应力混凝土。第二章主要工程量序号材料名称单位数量备注1挖土方m3110632C10垫层混凝土m33063C25,S6混凝土m315064C40,S6混凝土 m33675钢筋t2596钢绞线t8.5第三章工程进度计划及工艺流程1、工程进度计划土方开挖: 2007 年 3 月 20 日~2007 年 5 月 5 日垫层施工: 2007 年 4 月 16 日~2007 年 5 月 6 日底板施工: 2007 年 4 月 24 日~2007 年 5 月 23 日池壁及中心支筒施工:2007 年 5 月 4 日~2007 年 6 月 10日附属结构施工:2007 年 5 月 21 日~2007 年 6 月 30 日2、工艺流程基坑开挖——地下管道施工——垫层及底板施工——池壁、挑梁和中心支筒施工——张拉无粘结预应力钢绞线——杯口填料——满水试验——回填土——集水槽和走道板施工。第四章主要分部分项施工工艺1、现场排水考虑地表水的排除,尽可能利用正式工程排水系统为施工服务,先修建主干排水设施和管网,以方便排除地面滞水。生活区内应铺设管径Φ100 的缸瓦管或砼管,埋深为40-50cm,坡度为 1%,保持场区在雨期不泥泞。现场道路在两侧设排水沟,支道应在两侧设小排水沟,沟底坡度2%,保持场地排水和道路畅通。基坑周围砌120mm厚 400mm高的挡水墙,表面用1:3 水泥砂浆压光,以防雨水流入坑内。2、施工测量以书面形式接受业主给定的工程坐标点及水准控制点后,将其引测至施工现场,建立厂区内控制网且达到±0.3mm的精度,确定各单位工程的定位和标高,并对各控制点采取有效措施加以保护,将所有测量结果提交给项目监理。垫层做好后,先核对圆形水池中心位置,弹出十字线,核对中...
