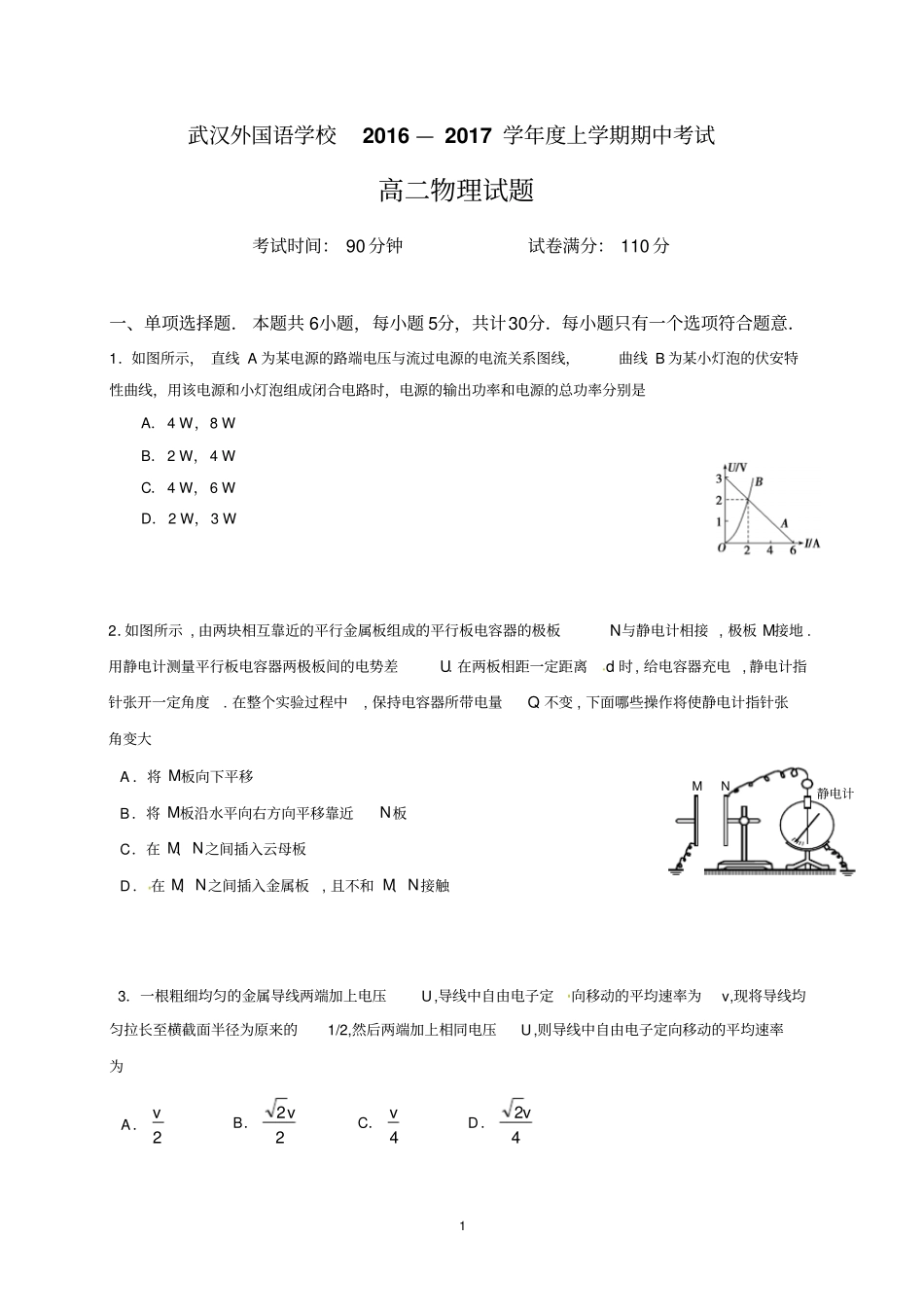

1 MN 静电计武汉外国语学校2016 — 2017 学年度上学期期中考试高二物理试题考试时间： 90 分钟试卷满分： 110 分一、单项选择题． 本题共 6小题，每小题 5分，共计30分．每小题只有一个选项符合题意．1．如图所示， 直线 A 为某电源的路端电压与流过电源的电流关系图线，曲线 B 为某小灯泡的伏安特性曲线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是A．4 W，8 W B．2 W，4 W C．4 W，6 W D．2 W，3 W 2．如图所示 , 由两块相互靠近的平行金属板组成的平行板电容器的极板N与静电计相接 , 极板 M接地 .用静电计测量平行板电容器两极板间的电势差U. 在两板相距一定距离d 时, 给电容器充电 , 静电计指针张开一定角度. 在整个实验过程中, 保持电容器所带电量Q 不变 , 下面哪些操作将使静电计指针张角变大A ．将 M板向下平移B．将 M板沿水平向右方向平移靠近N板C．在 M、N之间插入云母板D． 在 M、N之间插入金属板, 且不和 M、N接触3．一根粗细均匀的金属导线两端加上电压U,导线中自由电子定向移动的平均速率为v,现将导线均匀拉长至横截面半径为原来的1/2,然后两端加上相同电压U,则导线中自由电子定向移动的平均速率为A．2vB．22vC．4vD．42v2 4．如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，A 、O 两点电势差为U，一带正电的粒子在该电场中运动，经 A、B两点时速度方向分别沿圆的切线方向，速度大小均为v0，粒子重力不计,则A ．粒子在 A、B 间是做圆周运动B．粒子从 A 到 B 的运动过程中，动能先增大后减小C．匀强电场的电场强度大小为E＝ URD．圆周上电势最高的点与O 点的电势差为2 U 5．如图所示为两个固定在同一水平面上的点电荷，距离为d，电荷量分别为＋Q 和－ Q。在它们的竖直中垂线上固定一根长为L、内壁光滑的绝缘细管，有一电荷量为＋q 的小球以初速度v0 从管口射入，则小球 A ．速度先增大后减小 B ．受到的库仑力先做负功后做正功 C ．受到的库仑力最大值为28dkqQ D ．管壁对小球的弹力最大值为24dkqQ6．如图，真空中O点有一点电荷，在它产生的电场中有a、b 两点， a 点的场强大小为Ea，方向与ab 连线成 60° 角， b 点的场强大小为Eb，方向与 ab 连线成 30° 角，则关于a、b 两点场强的大小及电势 φa、φ b 的高低关系正确的是 A ．Ea=3Eb φ a＞φ b B．Ea=φa...
