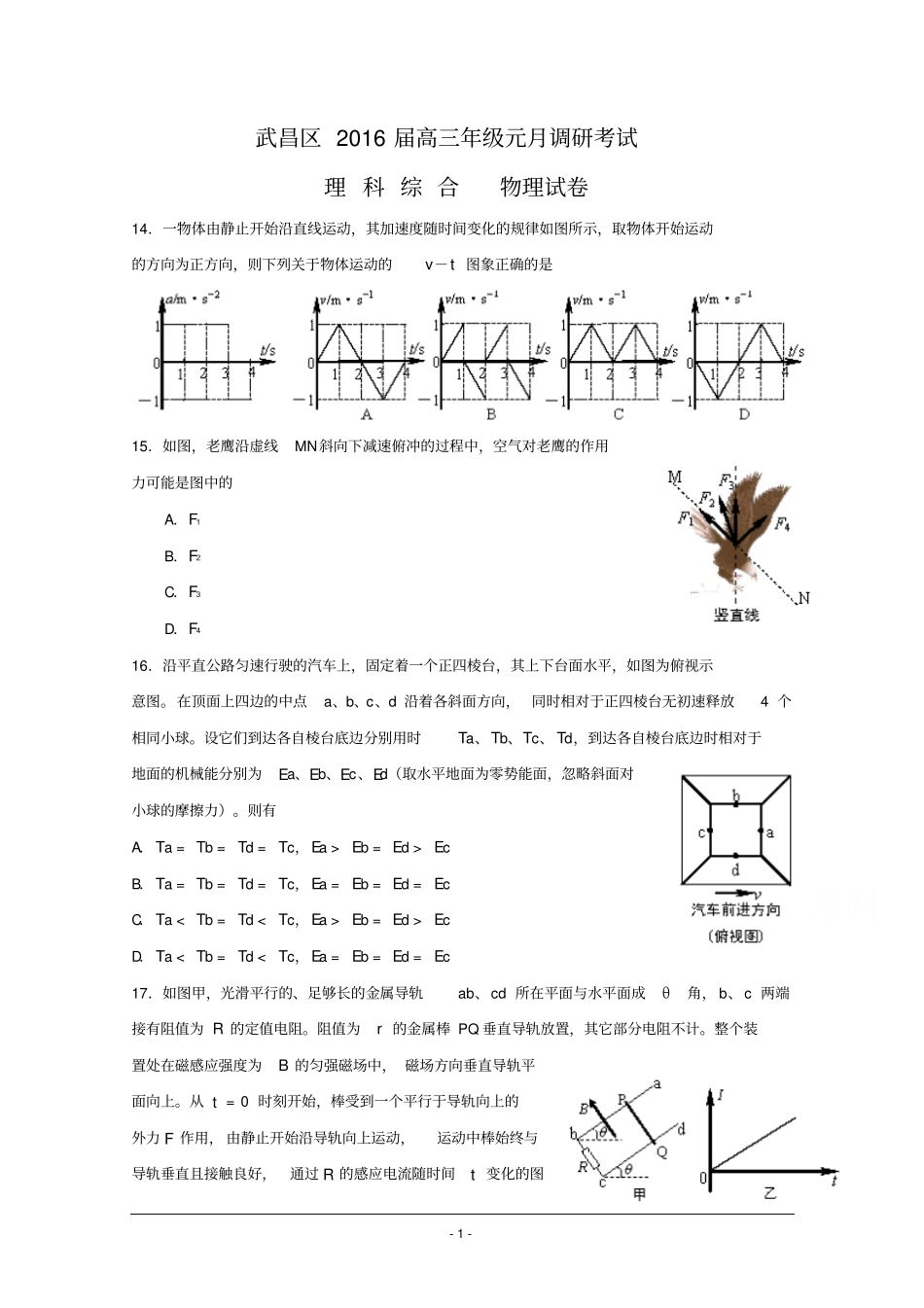

- 1 - 武昌区 2016 届高三年级元月调研考试理 科 综 合物理试卷14．一物体由静止开始沿直线运动，其加速度随时间变化的规律如图所示，取物体开始运动的方向为正方向，则下列关于物体运动的v－t 图象正确的是15．如图，老鹰沿虚线MN 斜向下减速俯冲的过程中，空气对老鹰的作用力可能是图中的A．F1B．F2C．F3D．F416．沿平直公路匀速行驶的汽车上，固定着一个正四棱台，其上下台面水平，如图为俯视示意图。在顶面上四边的中点a、b、c、d 沿着各斜面方向， 同时相对于正四棱台无初速释放4 个相同小球。设它们到达各自棱台底边分别用时Ta、Tb、Tc、 Td，到达各自棱台底边时相对于地面的机械能分别为Ea、Eb、Ec、Ed（取水平地面为零势能面，忽略斜面对小球的摩擦力）。则有A．Ta = Tb = Td = Tc，Ea > Eb = Ed > Ec B．Ta = Tb = Td = Tc，Ea = Eb = Ed = Ec C．Ta < Tb = Td < Tc，Ea > Eb = Ed > Ec D．Ta < Tb = Td < Tc，Ea = Eb = Ed = Ec 17．如图甲，光滑平行的、足够长的金属导轨ab、cd 所在平面与水平面成θ角， b、c 两端接有阻值为 R 的定值电阻。阻值为r 的金属棒 PQ 垂直导轨放置，其它部分电阻不计。整个装置处在磁感应强度为B 的匀强磁场中， 磁场方向垂直导轨平面向上。从 t = 0 时刻开始，棒受到一个平行于导轨向上的外力 F 作用， 由静止开始沿导轨向上运动，运动中棒始终与导轨垂直且接触良好，通过 R 的感应电流随时间t 变化的图- 2 - 象如图乙所示。下面分别给出了穿过回路PQcb 的磁通量、磁通量的变化率、电阻 R 两端的电势差 U 和通过棒上某横截面的总电荷量q 随运动时间 t 变化的图象，其中正确的是I 18．如图所示，以o 点为圆心的圆周上有六个等分点a、b、 c、d、e、f 。等量正、负点电荷分别放置在 a、d 两点时，在圆心o 产生的电场强度大小为E。现仅将放于 a 点的正点电荷改放于其他等分点上，使o 点的电场强度改变，则下列判断正确的是A．移至 c 点时， o 点的电场强度大小仍为E，沿 oe 方向B．移至 b 点时， o 点的电场强度大小为3 E2，沿 oc 方向C．移至 e 点时， o 点的电场强度大小为E2，沿 oc 方向D．移至 f 点时， o 点的电场强度大小为3 E2，沿 oe 方向19．在水平路面上做匀速直线运动的小车上有一个固定的竖直杆，其上的三个光滑水平支架上有三个完全相同的小球A、B、C，...
