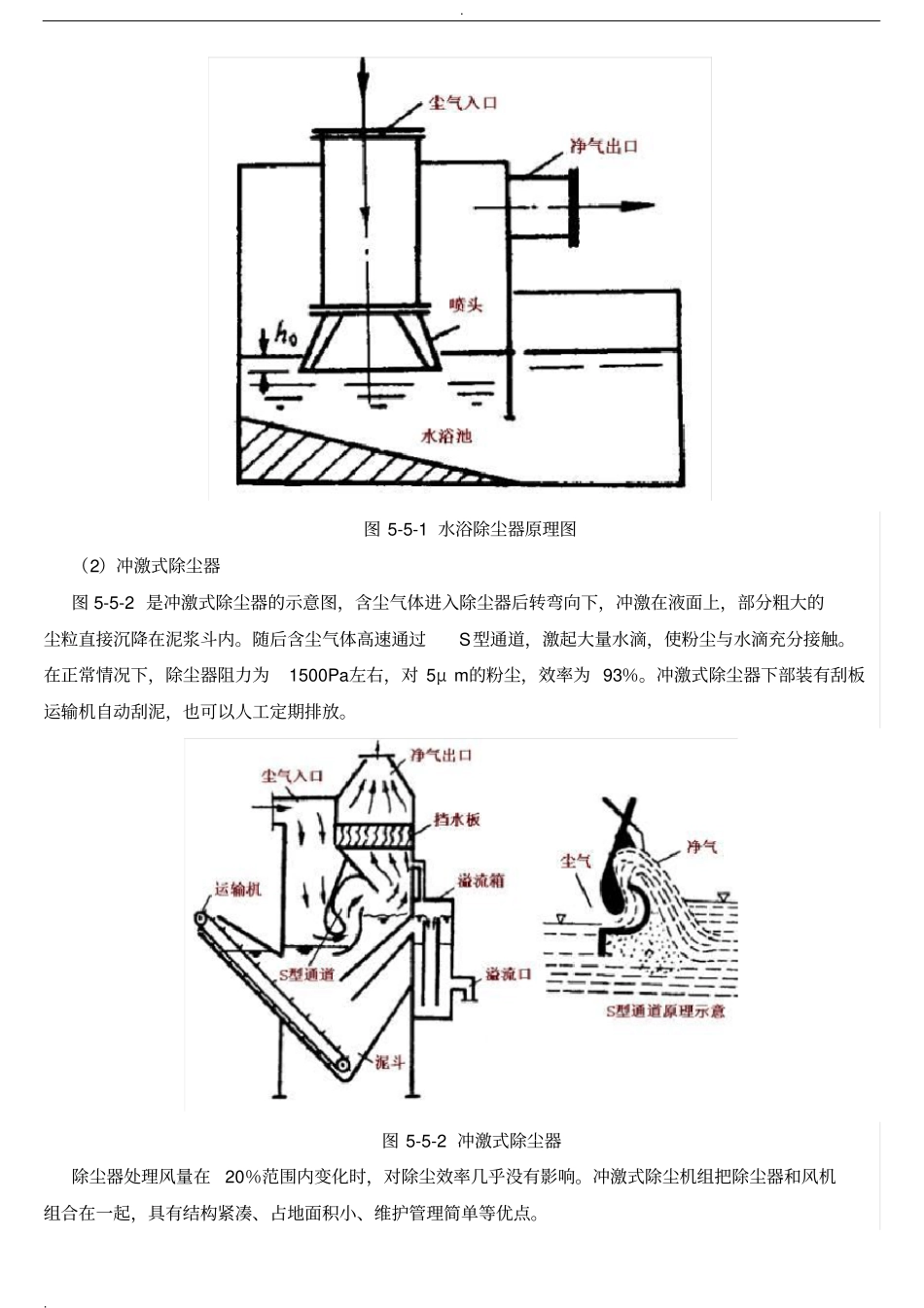

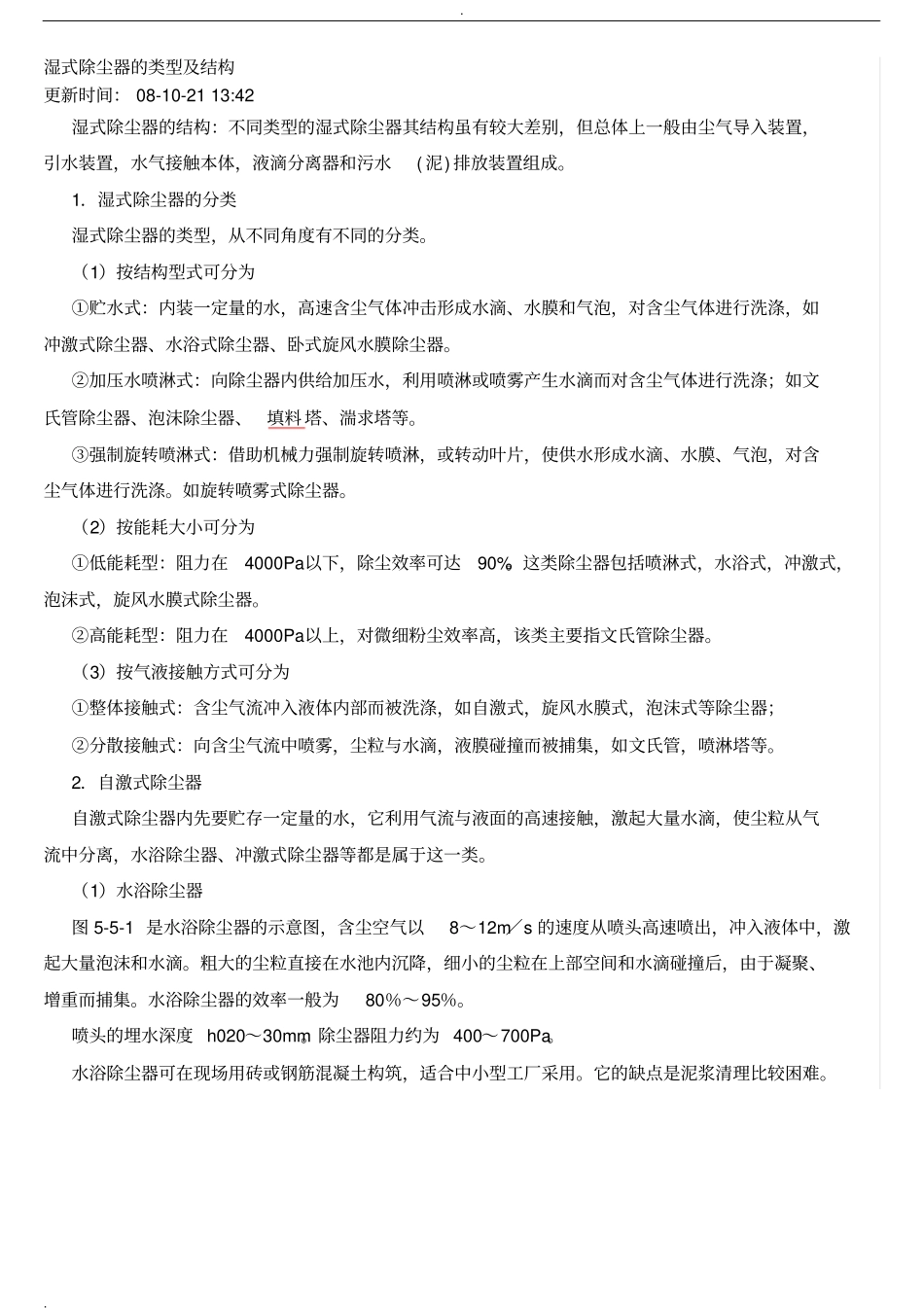

. . 湿式除尘器的类型及结构更新时间： 08-10-21 13:42 湿式除尘器的结构：不同类型的湿式除尘器其结构虽有较大差别，但总体上一般由尘气导入装置，引水装置，水气接触本体，液滴分离器和污水( 泥) 排放装置组成。1．湿式除尘器的分类湿式除尘器的类型，从不同角度有不同的分类。（1）按结构型式可分为①贮水式：内装一定量的水，高速含尘气体冲击形成水滴、水膜和气泡，对含尘气体进行洗涤，如冲激式除尘器、水浴式除尘器、卧式旋风水膜除尘器。②加压水喷淋式：向除尘器内供给加压水，利用喷淋或喷雾产生水滴而对含尘气体进行洗涤；如文氏管除尘器、泡沫除尘器、填料 塔、湍求塔等。③强制旋转喷淋式：借助机械力强制旋转喷淋，或转动叶片，使供水形成水滴、水膜、气泡，对含尘气体进行洗涤。如旋转喷雾式除尘器。（2）按能耗大小可分为①低能耗型：阻力在4000Pa以下，除尘效率可达90%。这类除尘器包括喷淋式，水浴式，冲激式，泡沫式，旋风水膜式除尘器。②高能耗型：阻力在4000Pa以上，对微细粉尘效率高，该类主要指文氏管除尘器。（3）按气液接触方式可分为①整体接触式：含尘气流冲入液体内部而被洗涤，如自激式，旋风水膜式，泡沫式等除尘器；②分散接触式：向含尘气流中喷雾，尘粒与水滴，液膜碰撞而被捕集，如文氏管，喷淋塔等。2．自激式除尘器自激式除尘器内先要贮存一定量的水，它利用气流与液面的高速接触，激起大量水滴，使尘粒从气流中分离，水浴除尘器、冲激式除尘器等都是属于这一类。（1）水浴除尘器图 5-5-1 是水浴除尘器的示意图，含尘空气以8～12m／s 的速度从喷头高速喷出，冲入液体中，激起大量泡沫和水滴。粗大的尘粒直接在水池内沉降，细小的尘粒在上部空间和水滴碰撞后，由于凝聚、增重而捕集。水浴除尘器的效率一般为80％～95％。喷头的埋水深度 h020～30mm。除尘器阻力约为 400～700Pa。水浴除尘器可在现场用砖或钢筋混凝土构筑，适合中小型工厂采用。它的缺点是泥浆清理比较困难。. . 图 5-5-1 水浴除尘器原理图（2）冲激式除尘器图 5-5-2 是冲激式除尘器的示意图，含尘气体进入除尘器后转弯向下，冲激在液面上，部分粗大的尘粒直接沉降在泥浆斗内。随后含尘气体高速通过S型通道，激起大量水滴，使粉尘与水滴充分接触。在正常情况下，除尘器阻力为1500Pa左右，对 5μ m的粉尘，效率为 93％。冲激式除尘器下部装有刮板运输机自动刮泥，也可以人工定期排放。图 5-5-2 冲激式除尘器除尘器处理风...
