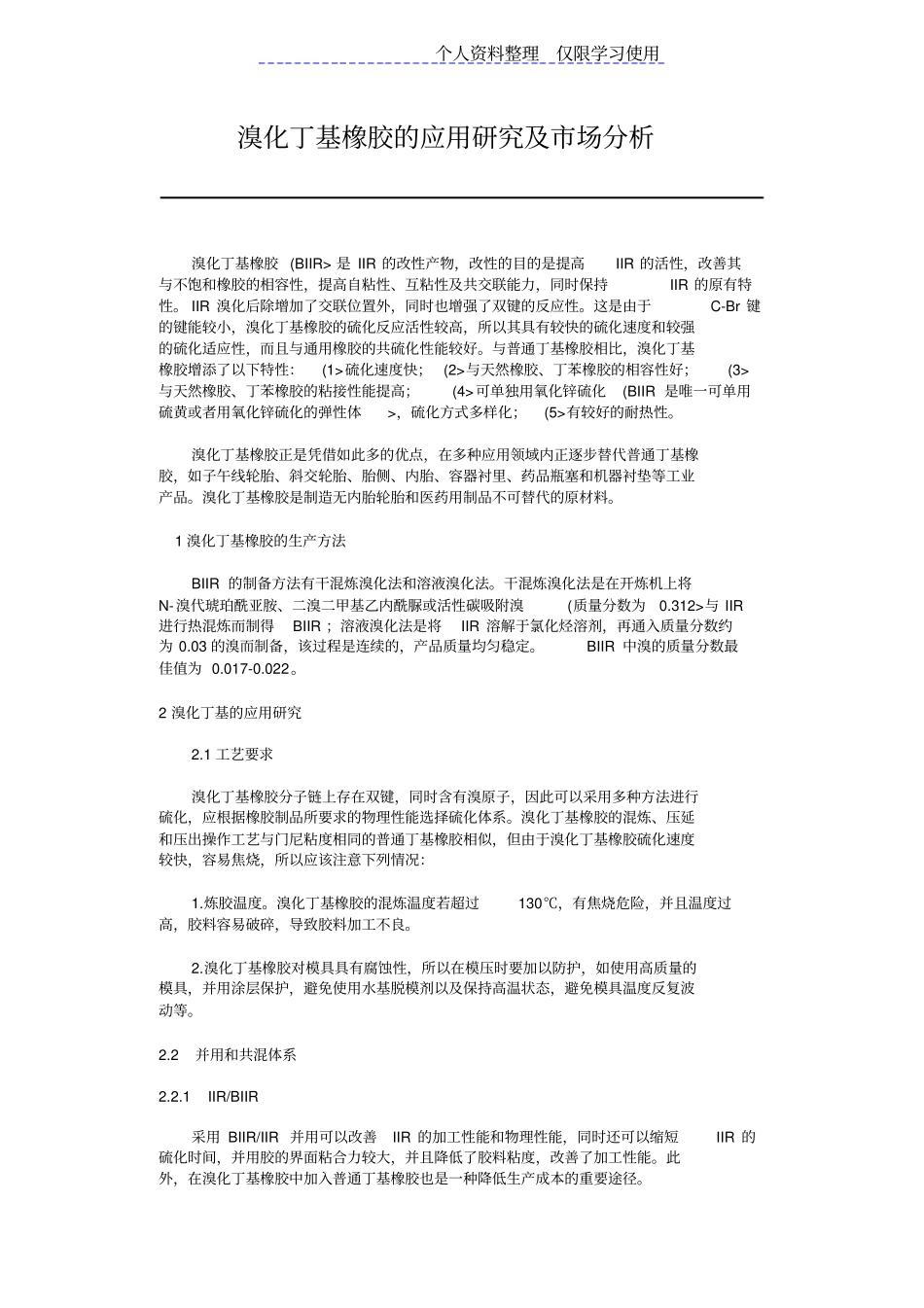

个人资料整理仅限学习使用溴化丁基橡胶的应用研究及市场分析溴化丁基橡胶 (BIIR> 是 IIR 的改性产物，改性的目的是提高IIR 的活性，改善其与不饱和橡胶的相容性，提高自粘性、互粘性及共交联能力，同时保持IIR 的原有特性。 IIR 溴化后除增加了交联位置外，同时也增强了双键的反应性。这是由于C-Br 键的键能较小，溴化丁基橡胶的硫化反应活性较高，所以其具有较快的硫化速度和较强的硫化适应性，而且与通用橡胶的共硫化性能较好。与普通丁基橡胶相比，溴化丁基橡胶增添了以下特性：(1>硫化速度快； (2>与天然橡胶、丁苯橡胶的相容性好；(3>与天然橡胶、丁苯橡胶的粘接性能提高；(4>可单独用氧化锌硫化(BIIR 是唯一可单用硫黄或者用氧化锌硫化的弹性体>，硫化方式多样化；(5>有较好的耐热性。溴化丁基橡胶正是凭借如此多的优点，在多种应用领域内正逐步替代普通丁基橡胶，如子午线轮胎、斜交轮胎、胎侧、内胎、容器衬里、药品瓶塞和机器衬垫等工业产品。溴化丁基橡胶是制造无内胎轮胎和医药用制品不可替代的原材料。1 溴化丁基橡胶的生产方法BIIR 的制备方法有干混炼溴化法和溶液溴化法。干混炼溴化法是在开炼机上将N-溴代琥珀酰亚胺、二溴二甲基乙内酰脲或活性碳吸附溴(质量分数为0.312>与 IIR进行热混炼而制得BIIR ；溶液溴化法是将IIR 溶解于氯化烃溶剂，再通入质量分数约为 0.03 的溴而制备，该过程是连续的，产品质量均匀稳定。BIIR 中溴的质量分数最佳值为 0.017-0.022。2 溴化丁基的应用研究2.1 工艺要求溴化丁基橡胶分子链上存在双键，同时含有溴原子，因此可以采用多种方法进行硫化，应根据橡胶制品所要求的物理性能选择硫化体系。溴化丁基橡胶的混炼、压延和压出操作工艺与门尼粘度相同的普通丁基橡胶相似，但由于溴化丁基橡胶硫化速度较快，容易焦烧，所以应该注意下列情况：1.炼胶温度。溴化丁基橡胶的混炼温度若超过130℃，有焦烧危险，并且温度过高，胶料容易破碎，导致胶料加工不良。2.溴化丁基橡胶对模具具有腐蚀性，所以在模压时要加以防护，如使用高质量的模具，并用涂层保护，避免使用水基脱模剂以及保持高温状态，避免模具温度反复波动等。2.2并用和共混体系2.2.1IIR/BIIR采用 BIIR/IIR 并用可以改善IIR 的加工性能和物理性能，同时还可以缩短IIR 的硫化时间，并用胶的界面粘合力较大，并且降低了胶料粘度，改善了加工性能。此外，在溴化丁基橡胶中加入普通丁基橡胶也是一种降低生产成本的重要途径。...
