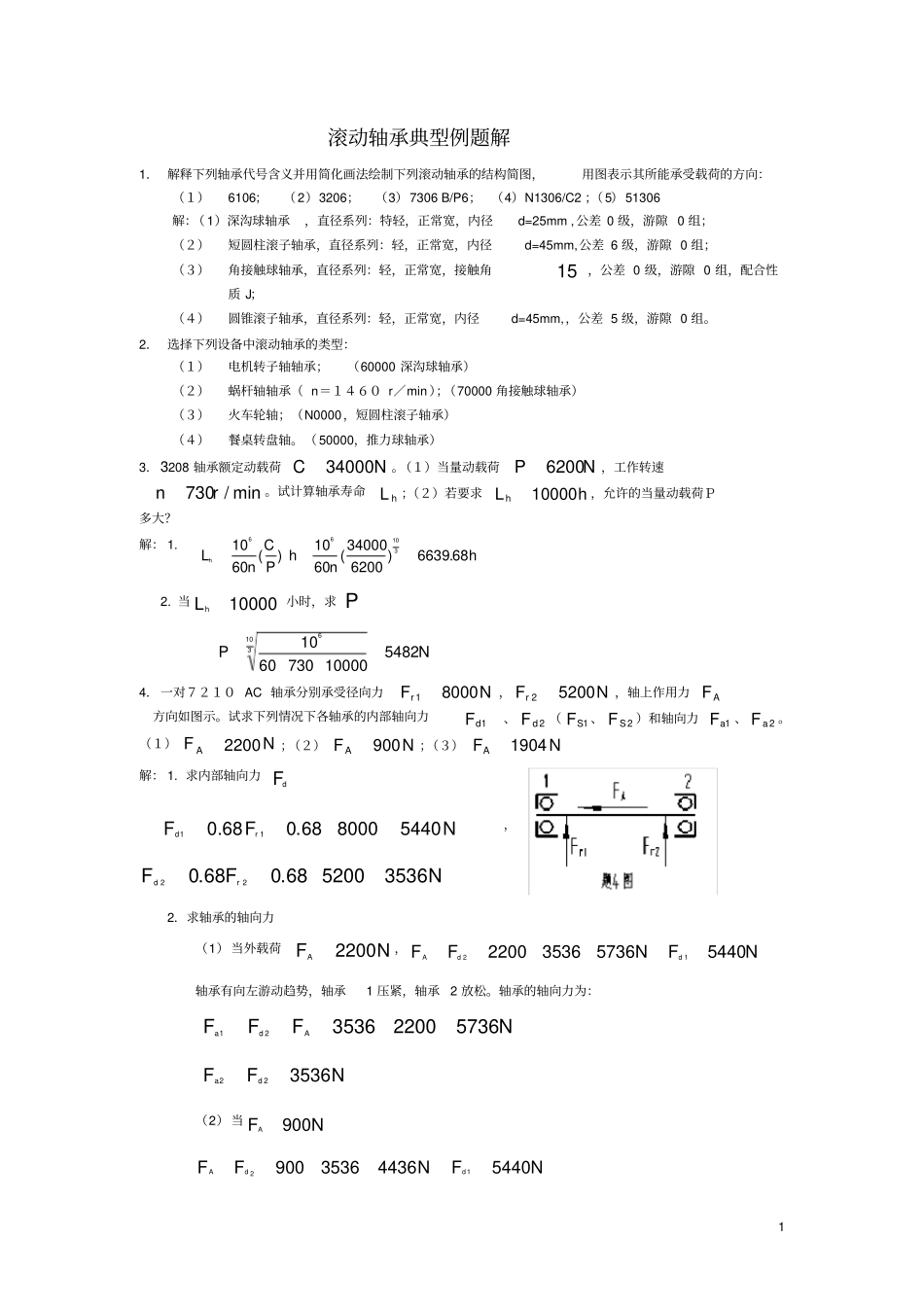

滚动轴承典型例题解

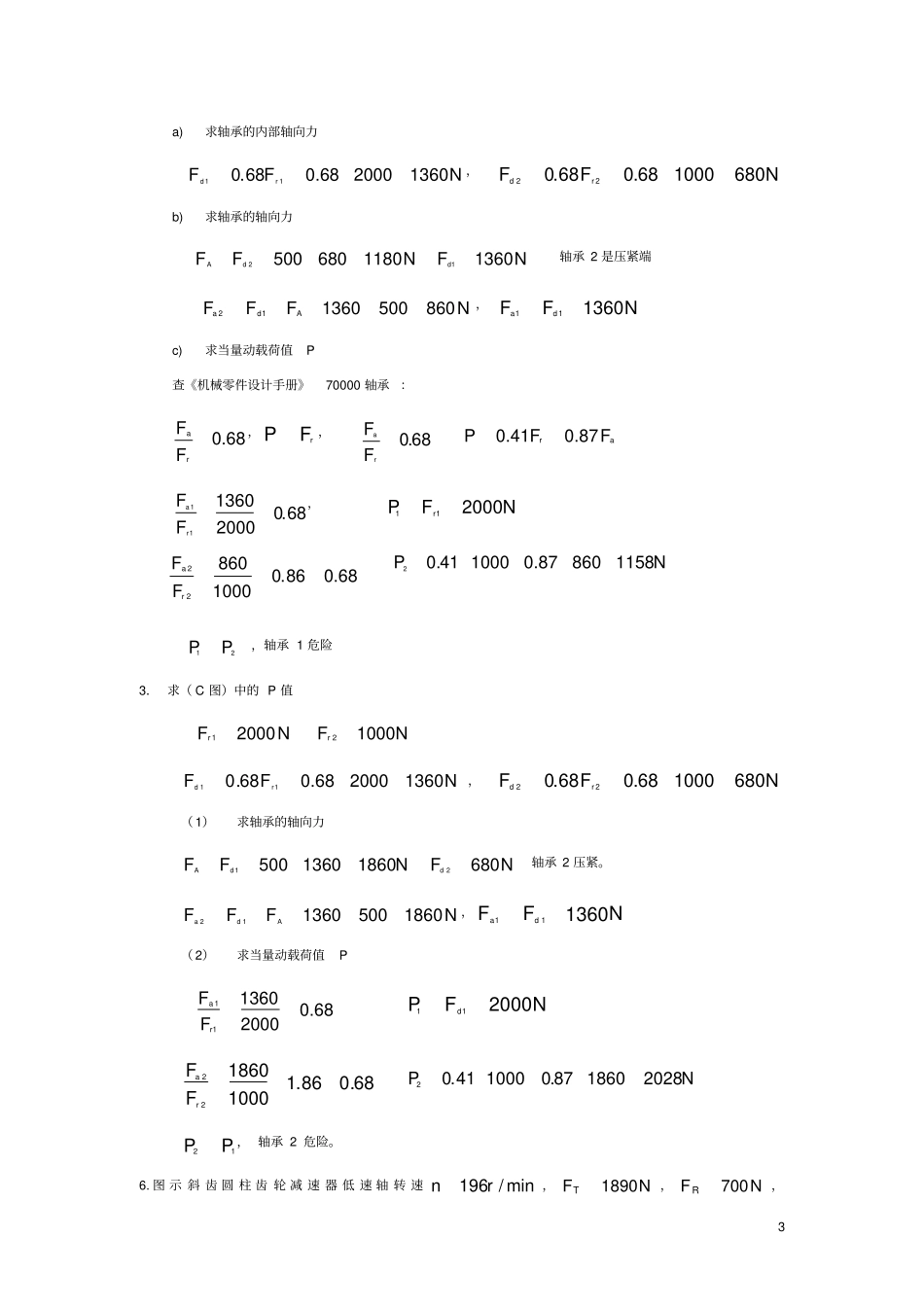

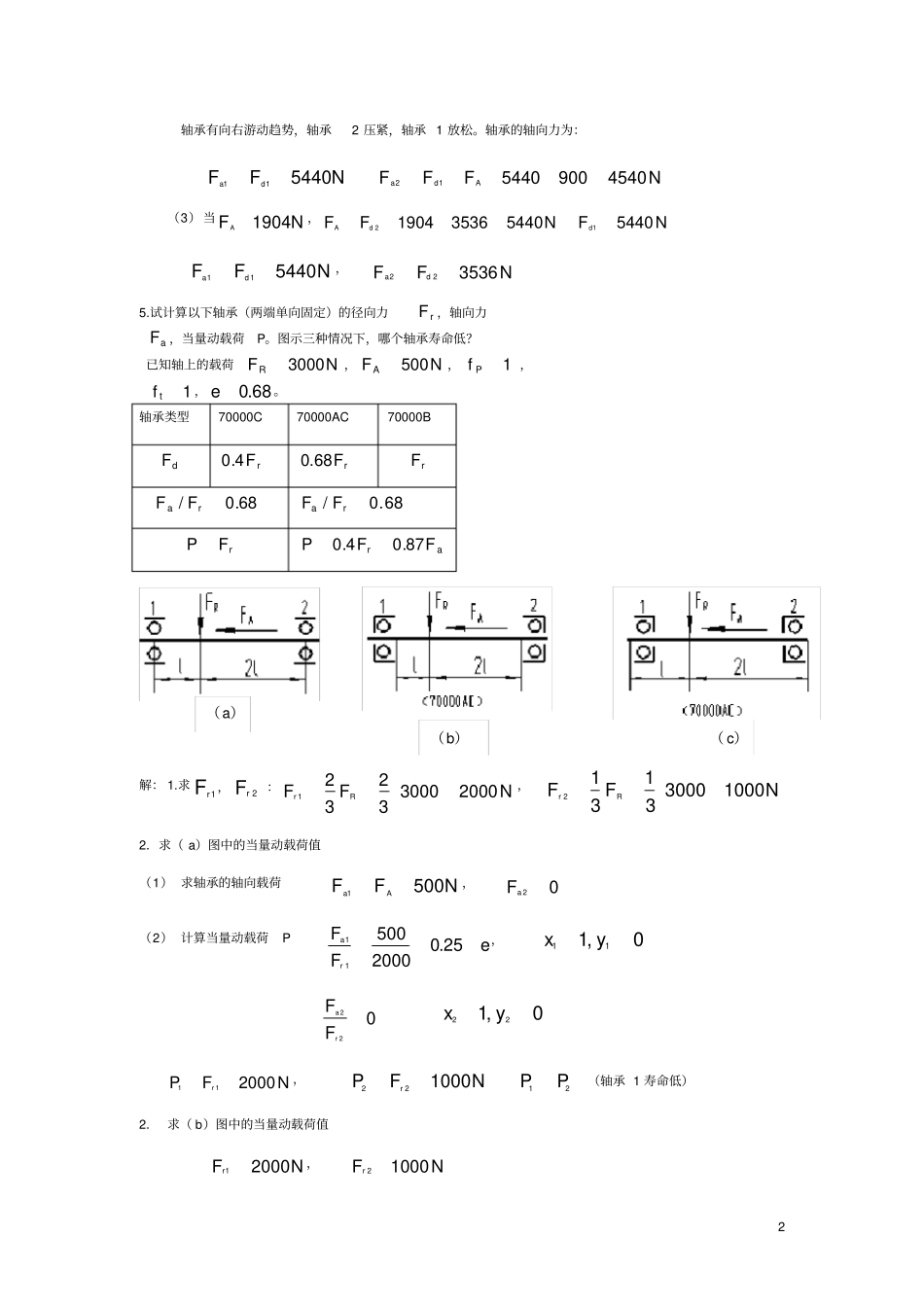

1 滚动轴承典型例题解1． 解释下列轴承代号含义并用简化画法绘制下列滚动轴承的结构简图，用图表示其所能承受载荷的方向：（１）6106；（ 2）3206；（3） 7306 B/P6； （4）N1306/C2 ；（ 5） 51306 解：（ 1）深沟球轴承，直径系列：特轻，正常宽，内径d=25mm ,公差 0 级，游隙 0 组；（２）短圆柱滚子轴承，直径系列：轻，正常宽，内径d=45mm,公差 6 级，游隙 0 组；（３）角接触球轴承，直径系列：轻，正常宽，接触角15，公差 0 级，游隙 0 组，配合性质 J；（４）圆锥滚子轴承，直径系列：轻，正常宽，内径d=45mm,，公差 5 级，游隙 0 组。2． 选择下列设备中滚动轴承的类型：（１）电机转子轴轴承；（60000 深沟球轴承）（２）蜗杆轴轴承（ n＝１４６０ r／min ）；（70000 角接触球轴承）（３）火车轮轴；（N0000，短圆柱滚子轴承）（４）餐桌转盘轴。（ 50000，推力球轴承）3．3208 轴承额定动载荷NC34000。（１）当量动载荷NP6200，工作转速min/730rn。试计算轴承寿命hL；（２）若要求hL h10000，允许的当量动载荷Ｐ多大？解： 1. hnhPCnLh68.6639)620034000(6010)(6010310662. 当10000hL小时，求 PNP548210000730601031064． 一对７２１０ AC 轴承分别承受径向力NFr80001，NFr52002，轴上作用力AF方向如图示。试求下列情况下各轴承的内部轴向力1dF、2dF（1SF、2SF）和轴向力1aF、2aF。（１）NF A2200；（２）NF A900；（３）NFA1904解： 1. 求内部轴向力dFNFFrd5440800068.068.011，NFFrd3536520068.068.0222．求轴承的轴向力（1） 当外载荷NFA2200，NFNFFddA544057363536220012轴承有向左游动趋势，轴承1 压紧，轴承2 放松。轴承的轴向力为：NFFFAda57362200353621NFFda353622（2） 当NFA900NFNFFddA544044363536900122 轴承有向右游动趋势，轴承2 压紧，轴承 1 放松。轴承的轴向力为：NFFda544011NFFFAda4540900544012（3） 当NFA1904，NFNFFddA544054403536190412NFFda544011，NFFda3536225.试计算以下轴承（两端单向固定）的径向力rF ，轴向力aF ，当量动载荷P。图示三种情况下，哪个轴承寿命低？已知轴上的载荷NF R3000，NF A500，1Pf，1tf，68.0e。轴承类型70000C 70000AC 70000B dFrF4.0rF68.0rF68.0/raFF68.0/raFFrFParFFP87.04.0解： 1.求1rF，2rF：NFFRr2000300032321，NFFRr10003000313122．求（ a）图中的当量动载荷值（1） 求轴承的轴向载荷NFFAa5001...
