满堂模板支架专项施工方案

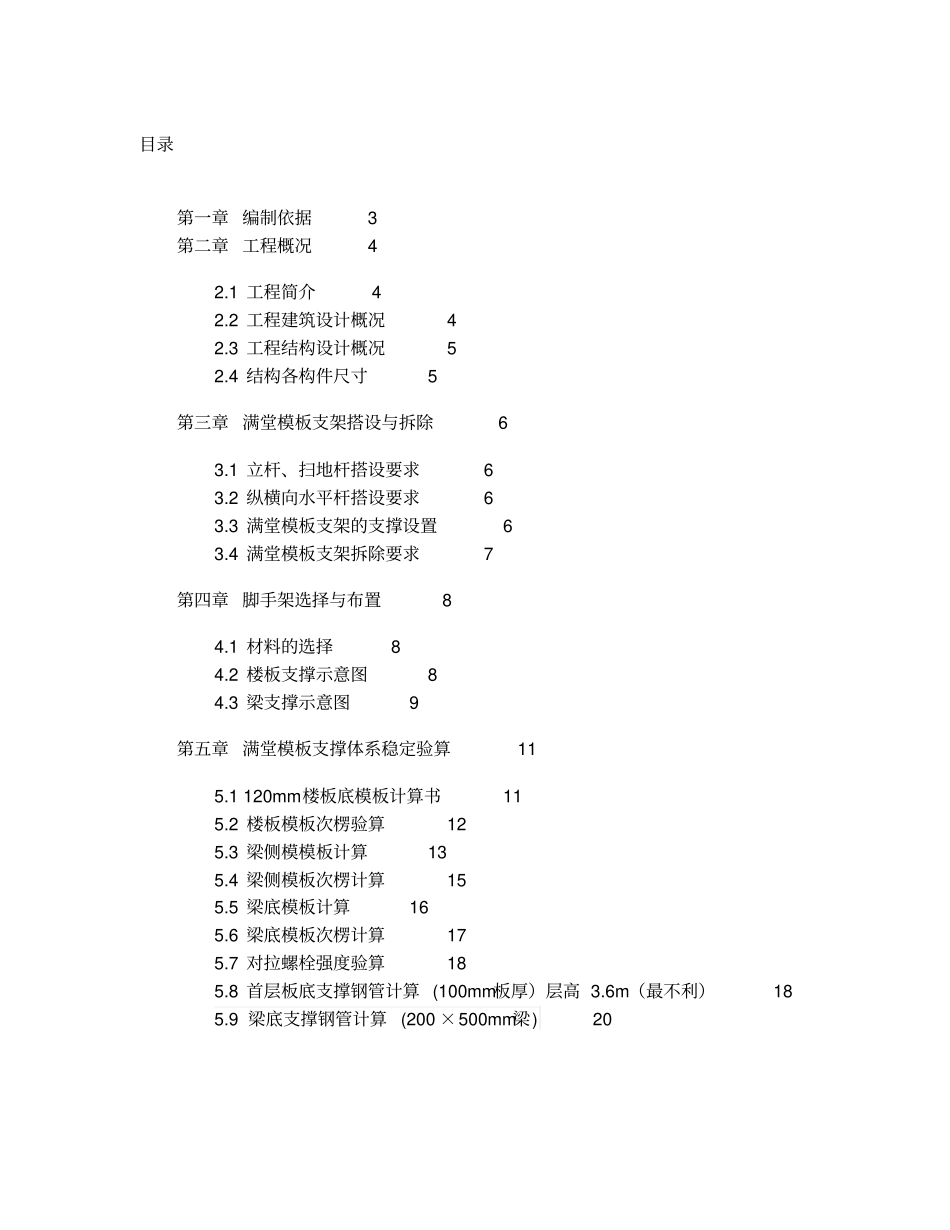

目录第一章 编制依据 3 第二章 工程概况 4 2.1 工程简介 4 2.2 工程建筑设计概况 4 2.3 工程结构设计概况 5 2.4 结构各构件尺寸 5 第三章 满堂模板支架搭设与拆除 6 3.1 立杆、扫地杆搭设要求 6 3.2 纵横向水平杆搭设要求 6 3.3 满堂模板支架的支撑设置 6 3.4 满堂模板支架拆除要求 7 第四章 脚手架选择与布置 8 4.1 材料的选择 8 4.2 楼板支撑示意图 8 4.3 梁支撑示意图 9 第五章 满堂模板支撑体系稳定验算 11 5.1 120mm楼板底模板计算书 11 5.2 楼板模板次楞验算 12 5.3 梁侧模模板计算 13 5.4 梁侧模板次楞计算 15 5.5 梁底模板计算 16 5.6 梁底模板次楞计算 17 5.7 对拉螺栓强度验算 18 5.8 首层板底支撑钢管计算 (100mm板厚）层高 3.6m（最不利） 18 5.9 梁底支撑钢管计算 (200 ×500mm梁) 20 第 1 章 编制依据长垣县纪检监察宣教中心全套施工图《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 《建筑结构静力计算手册（第二版）》《直缝电焊钢管》（ GB/T13793-2008）《低压流体输送用焊接钢管》(GB/T3091-2008) 《碳素结构钢》（ GB/T700-2006）《钢管脚手架扣件》（ GB15831-2006）《混凝土模板用胶合板》（GB/T17656-2008）《木结构设计规范》 (GB50005-2003) 第 2 章工程概况2.1 工程简介项目名称长垣产城融合区公租房建设项目地理位置长垣桂陵大道西侧、纬四路北侧建设单位长垣县房产管理局设计单位河南省城乡建筑设计院有限公司资金来源国家政策性补助资金 +县政府自筹总工期24 个月质量合格主 要 功 能及用途地下室为储藏室。 1、7、9 号楼为底商住宅， 2、3、5、6、8 号楼为纯住宅2.2 工程建筑设计概况楼号建筑面积建筑高度层数层高1#楼8182.779m2 32.6m 地下 1 层地上 11 层负一层2.8m，一层商场 3.3m 标准层 2.9m 2#楼7468.574 ㎡32.2m 负一层2.8m，其它层 2.9m 3#楼11002.534 ㎡32.2m 5#楼11732.09 ㎡32.2m 6#楼7259.6 ㎡32.2m 7#楼11955.45 ㎡32.2m 负一层2.8m，一层商场 3.0m 标准层 2.9m 8#楼15737.78 ㎡32.2m 负一层2.8m，其它层 2.9m 9#楼13442.51 ㎡32.6m 负一层3.5m，一层商场高 3.6m 标准层 2.9m 总建筑面积86781.317 ㎡墙体剪力墙结构。外墙为CL 剪力墙。填充砌体采用200 厚加气混凝土砌块屋面保温层为 50 厚挤塑聚苯板； 4mm厚 SBS改性沥青油毡。青灰色块...
