满堂脚手架设计方案计算方法最新

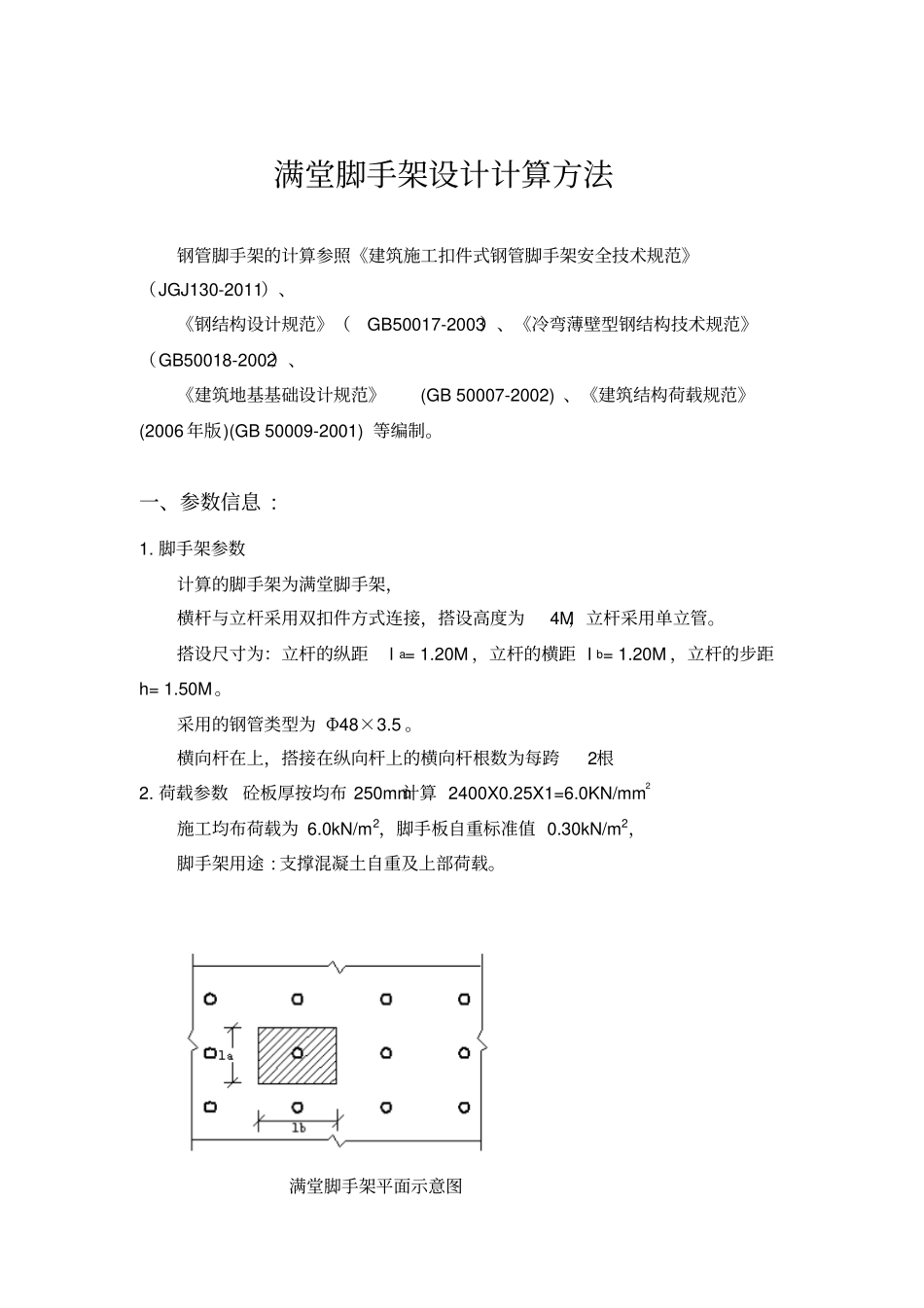

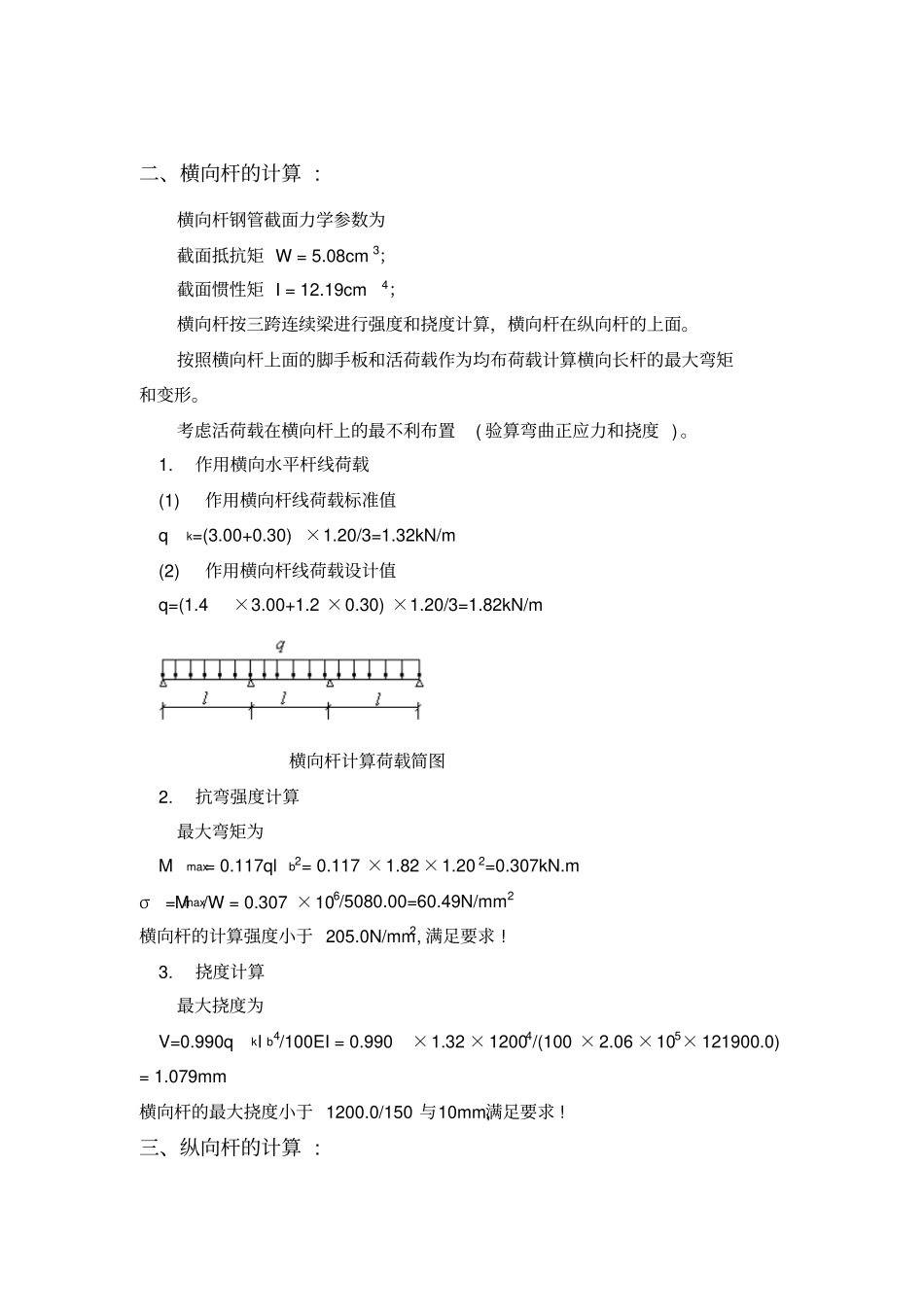

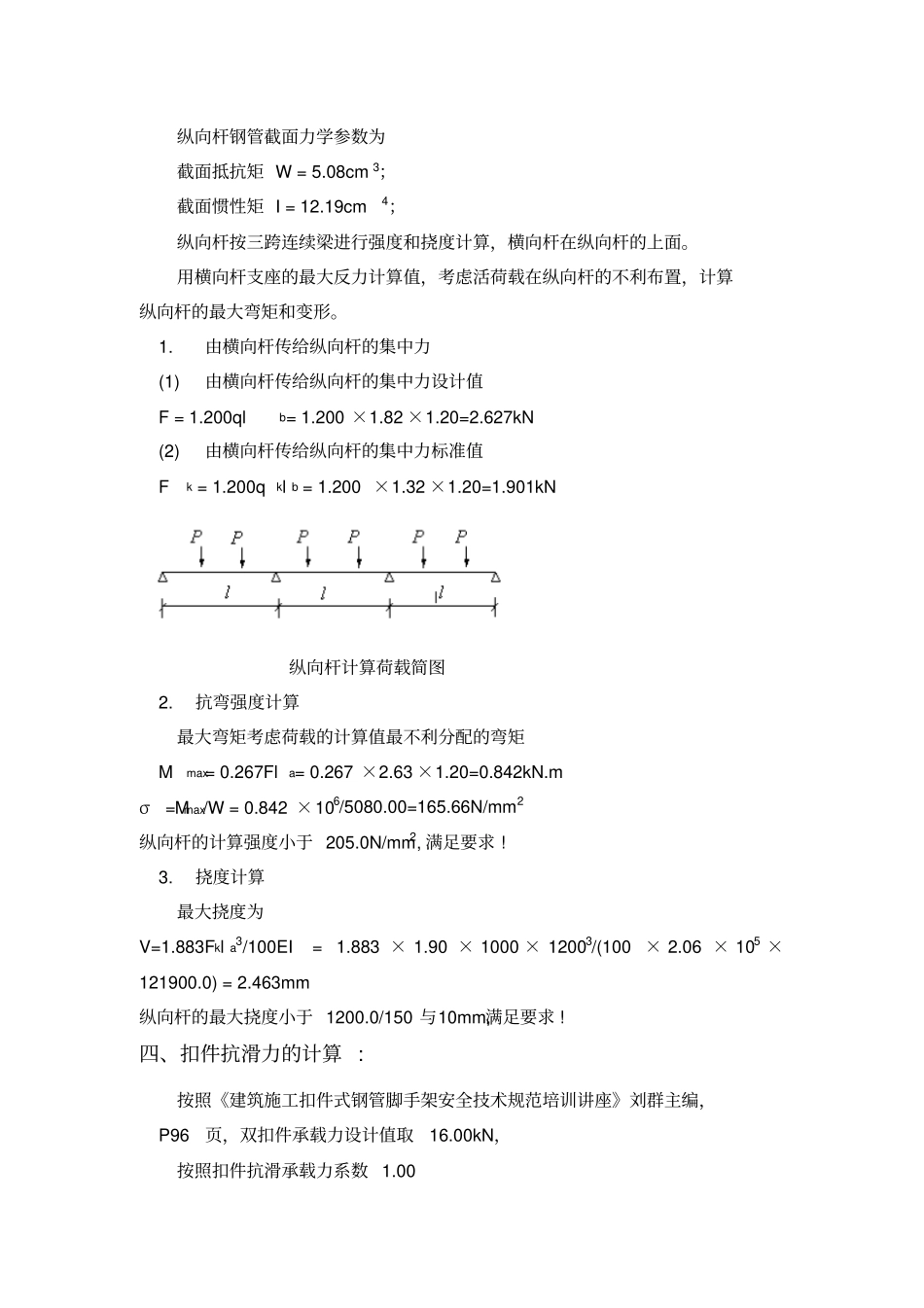

满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002) 、《建筑结构荷载规范》(2006 年版)(GB 50009-2001) 等编制。一、参数信息 : 1. 脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为4M，立杆采用单立管。搭设尺寸为：立杆的纵距l a= 1.20M ，立杆的横距 l b= 1.20M ，立杆的步距h= 1.50M。采用的钢管类型为 Φ48×3.5 。横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2. 荷载参数砼板厚按均布 250mm计算 2400X0.25X1=6.0KN/mm2施工均布荷载为 6.0kN/m2，脚手板自重标准值 0.30kN/m2，脚手架用途 : 支撑混凝土自重及上部荷载。满堂脚手架平面示意图二、横向杆的计算 : 横向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm 3；截面惯性矩 I = 12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。考虑活荷载在横向杆上的最不利布置( 验算弯曲正应力和挠度 ) 。 1.作用横向水平杆线荷载 (1)作用横向杆线荷载标准值 qk=(3.00+0.30) ×1.20/3=1.32kN/m (2)作用横向杆线荷载设计值 q=(1.4×3.00+1.2 ×0.30) ×1.20/3=1.82kN/m横向杆计算荷载简图 2.抗弯强度计算最大弯矩为 Mmax= 0.117qlb2= 0.117 ×1.82 ×1.20 2=0.307kN.mσ = Mmax/W = 0.307 ×106/5080.00=60.49N/mm2横向杆的计算强度小于 205.0N/mm2, 满足要求 ! 3.挠度计算最大挠度为 V=0.990qkl b4/100EI = 0.990×1.32 × 12004/(100 × 2.06 ×105× 121900.0) = 1.079mm横向杆的最大挠度小于 1200.0/150 与10mm,满足要求 !三、纵向杆的计算 : 纵向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm 3；截面惯性矩 I = 12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。用横向杆支座的最大反力计算值，考虑活荷载在纵向杆的不利布置，计算纵向杆的最大弯矩和变形。 1. 由横向杆传给纵向杆的集中力 (1)由横向杆传给纵向杆的集中力设计值 F = 1.200qlb= 1.200 ×1.82 ×1.20=2.627kN (2)由横向杆传给纵向杆的集中力标准值 Fk = 1.200qkl b = 1.200 ×1...
