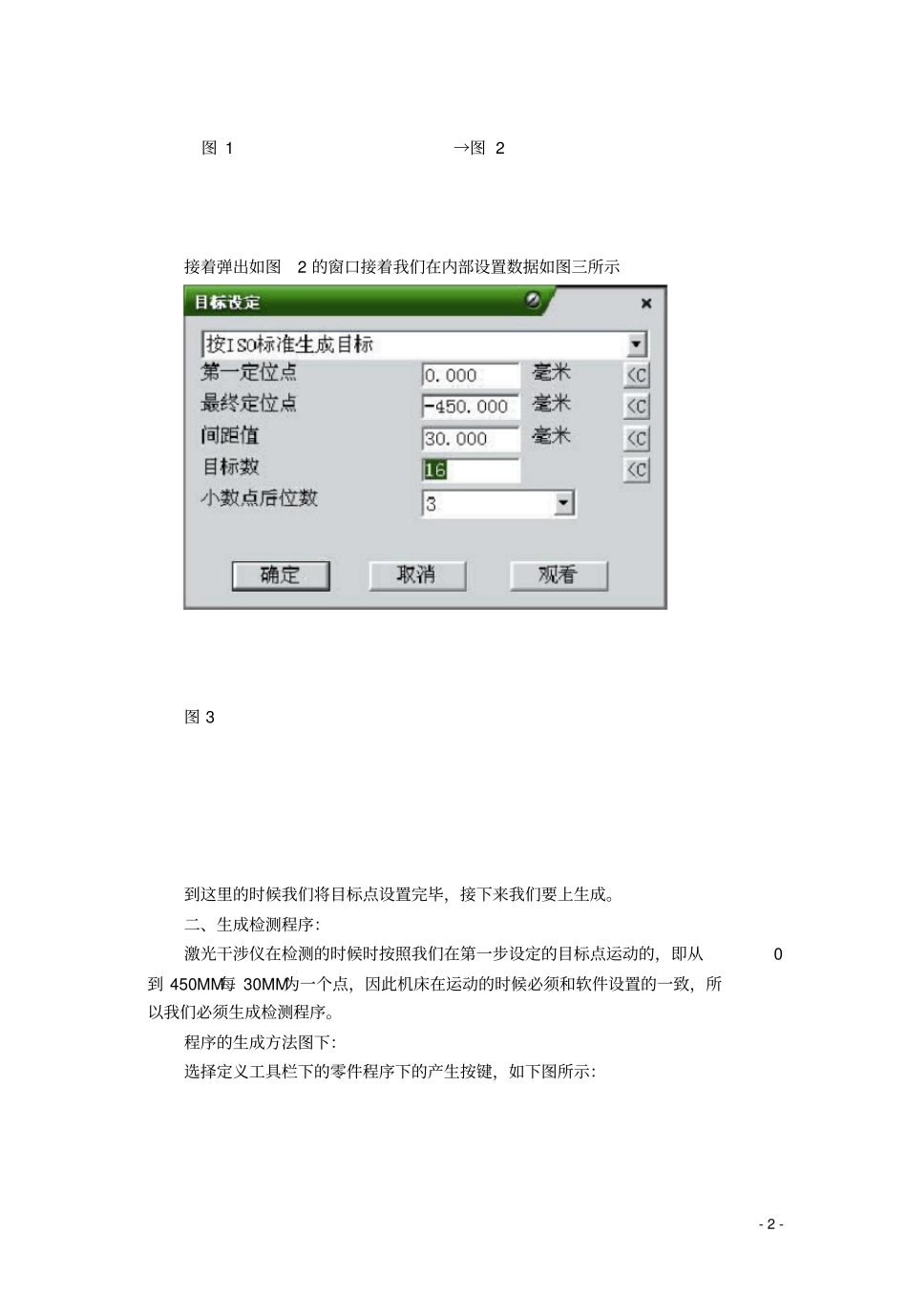

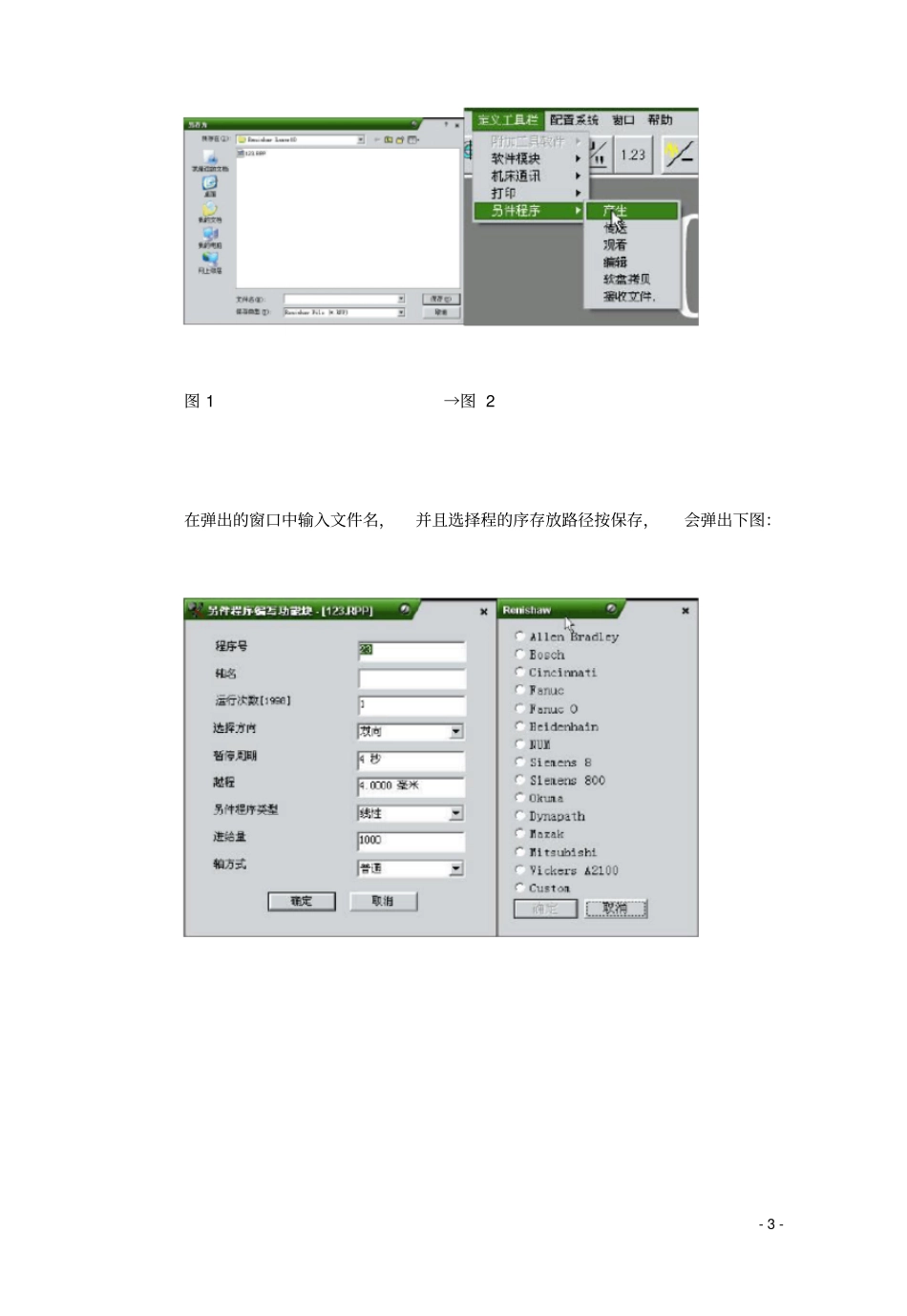

- 1 - 激光干涉仪检测与调整过程7.1 检测前工作7.1.1 检测前应该设置什么参数、检测程序怎么生成？一、目标位置：当选择目标位置以进行机床轴的校准时，目标位置通常应横跨该轴的工作区域。下面我们以目标为从0 到 450MM，并使间隔为30MM为间距如图所示：在软件中如下设置目标：选择目标点中的等距定义目标，如下图所示- 2 - 图 1 →图 2 接着弹出如图2 的窗口接着我们在内部设置数据如图三所示图 3 到这里的时候我们将目标点设置完毕，接下来我们要上生成。二、生成检测程序：激光干涉仪在检测的时候时按照我们在第一步设定的目标点运动的，即从0到 450MM每 30MM为一个点，因此机床在运动的时候必须和软件设置的一致，所以我们必须生成检测程序。程序的生成方法图下：选择定义工具栏下的零件程序下的产生按键，如下图所示：- 3 - 图 1 →图 2 在弹出的窗口中输入文件名，并且选择程的序存放路径按保存，会弹出下图：- 4 - 图 1 →图 2 在图 1 中需要我们选择的为：数控系统的型号。我们针对我们当前检测机床的数控系统型号作正确的选择，接着弹出图2 的窗口，这个窗口要求我们填写与程序相关的数据，我们如下图所示填写：程序号： 0001 轴名为： Y 运行次数为： 3 选择方向为：双向暂停周期为： 4 秒越程为： 4.0000 毫米零件程序类型：线性进给量： 1500 ；轴方式为：普通名词解释：程序号：该程序的序号轴名：待校准轴的名称这里记住是大写运行次数：我们希望该程序运行多少次选择方向： 在轴上行走的方向时一来一回的间隔点还是只去这样走回时不走暂停周期：等待软件记录数据的时间，这里要根据电脑的性能作调整越程：这里是为了消除方向间隙而设置的，一般选择默认，也可以自行设置零件程序类型：选择运行的方式，因为我们是走直线的所以我们选择线性进给量：机床运动的速度到这里的时候我们已经完成了程序的生成，我们使用文本格式打开文件可以- 5 - 看到程序如下：(PGM, NAME="0001") :G71 G94 (MSG, "RENISHAW ERROR COMPENSATION") G90 F1500 [@COUNT]=0 [@RUNS]=3 (DO) G01 Y004.000 G04 F1. G01 Y000.000 G04 F4. G04 F4. G01 Y-030.000 G04 F4. 第一页G04 F4. G01 Y-300.000 G04 F4. G01 Y-330.000 G04 F4. G01 Y-360.000 G04 F4. G01 Y-390.000 G04 F4. G01 Y-420.000 G04 F4. G01 Y-450.000 G04 F4. G01 Y-454.000 G04...
