濮阳金堤河沙滩桥施工组织设计分析

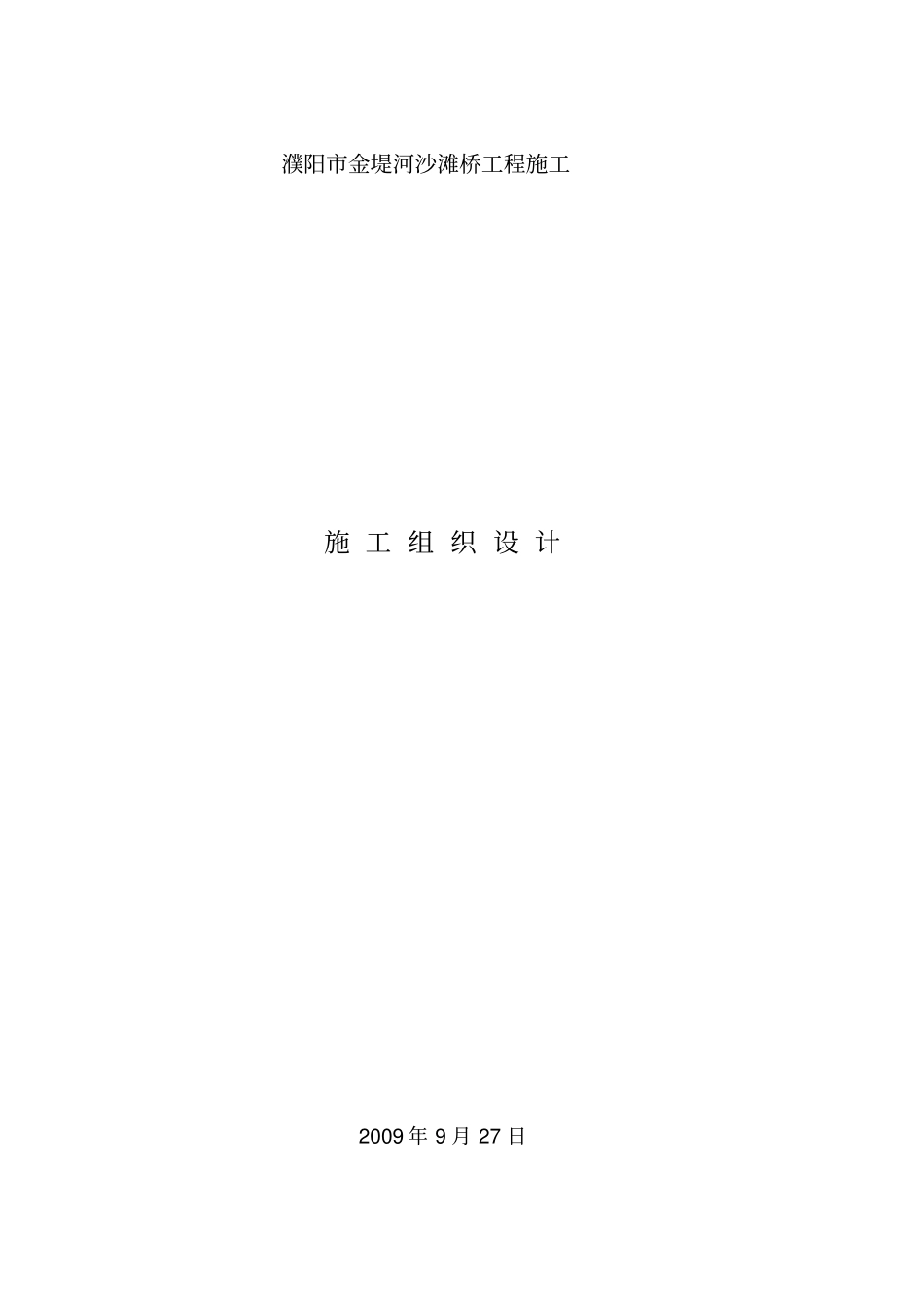

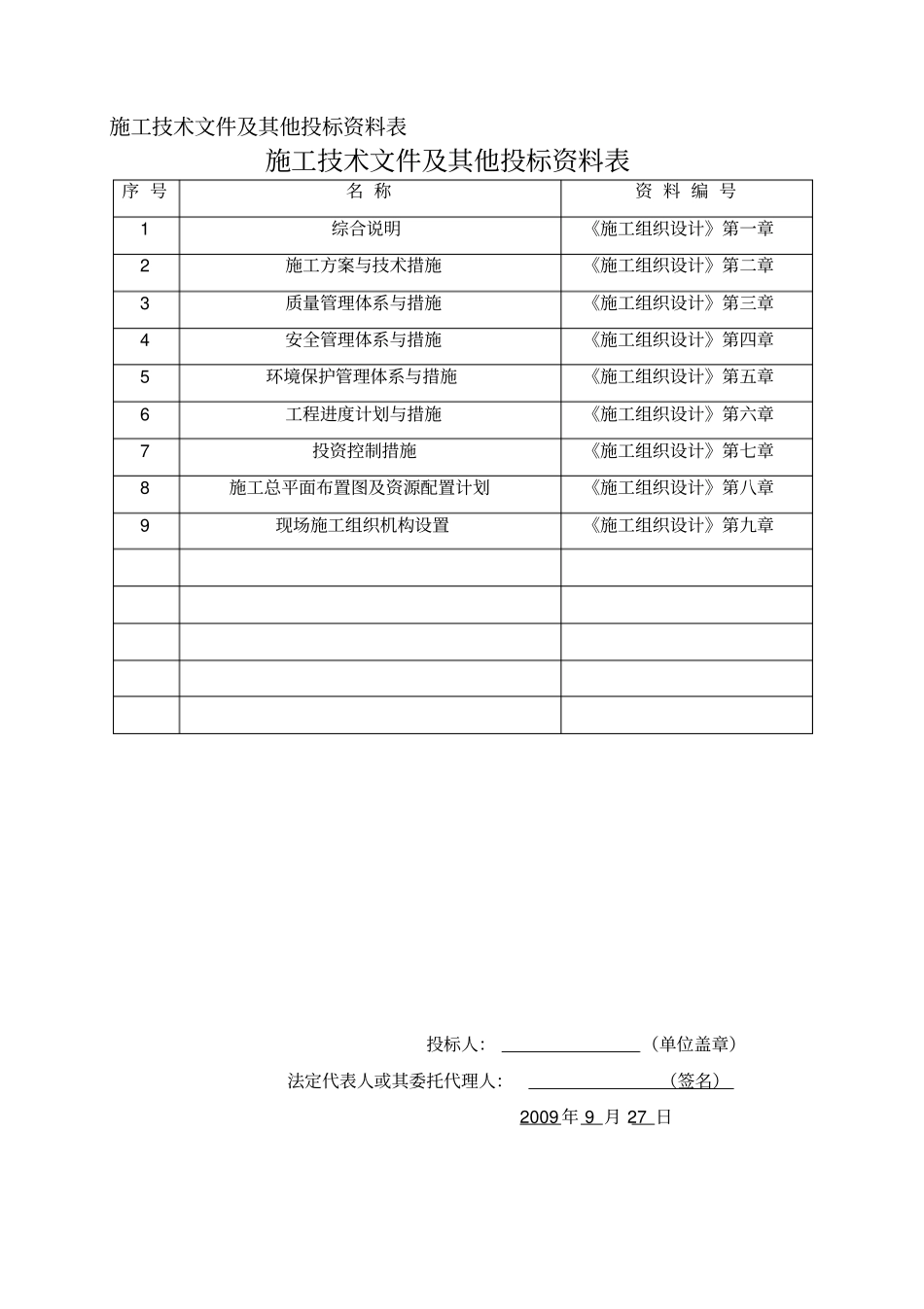

施工技术文件及其他投标资料表施工技术文件及其他投标资料表序 号名 称资 料 编 号1 综合说明《施工组织设计》第一章2 施工方案与技术措施《施工组织设计》第二章3 质量管理体系与措施《施工组织设计》第三章4 安全管理体系与措施《施工组织设计》第四章5 环境保护管理体系与措施《施工组织设计》第五章6 工程进度计划与措施《施工组织设计》第六章7 投资控制措施《施工组织设计》第七章8 施工总平面布置图及资源配置计划《施工组织设计》第八章9 现场施工组织机构设置《施工组织设计》第九章投标人：（单位盖章）法定代表人或其委托代理人：（签名）2009 年 9 月 27 日濮阳市金堤河沙滩桥工程施工施 工 组 织 设 计2009 年 9 月 27 日第一节综合说明1.1 编制依据（1）濮阳市金堤河沙滩桥招标文件（2）长安大学工程设计研究院：漯河市黄河路沙河大桥施工图设计1.《公路工程技术标准》 JTG B01-2003 2.《公路路线设计规范》 JTG D20-2006 3.《公路桥梁抗震设计细则》JTG/T B20-01-2008 4.《公路桥涵设计通用规范》JTG D60-2004 5.《公路圬工桥涵设计规范》JTG D61-2005 6.《公路钢筋混泥土及预应力砼桥涵设计规范》JTG 62-2004 7.《公路桥涵低级与基础设计规范》JTG D63-2007 8.《公路路基设计规范》 JTG D60-2004 9.《公路桥涵沥青路面设计规范》JTG D50-2006 10. 《公路排水设计规范》 JTJ 018-97 11. 《公路工程水文勘测设计规范》JTG C30-2002 12. 《公路交通安全设施设计规范》JTG D81-2006 13. 《公路桥涵施工技术规范》JTJ 041-2000 14. 《市政工程道路工程质量检验评定标准》1.2 工程概况金堤河沙滩桥位于濮阳县文留镇境内，是汛期两岸防洪抢险的通道，同时也是沙滩等附近村庄的唯一交通桥梁，该桥建于六十年代，荷载标准低，年久失修，老化、损失严重，现该桥已成高危桥梁。现拟将旧沙滩桥拆除，新建8 跨跨径为 16 米、桥面宽 7米的井柱装配式钢筋混泥土预应力空心板桥。1.2.1 工程地点、范围及结构形式1.2.1.1 工程地点、范围该桥位于濮阳市黄河下游1.2.1.2 结构形式濮阳市金堤河沙滩桥处于黄河上，大桥桥面宽 7 米，桥长 133.12 米。上部结构采用 16m跨先张法预应力混凝土空心板，横向有 6 片空心板组成， 板中心间距 1m。预制空心板高0.8m，中板宽 99cm，边板宽 149.5m。桥梁下部为桩柱式墩台，桥墩为Φ 1.0m、Φ 1.2m双柱式桥墩， 桥墩基础采...
