火电工程超临界机组金相检验作业指导书资料

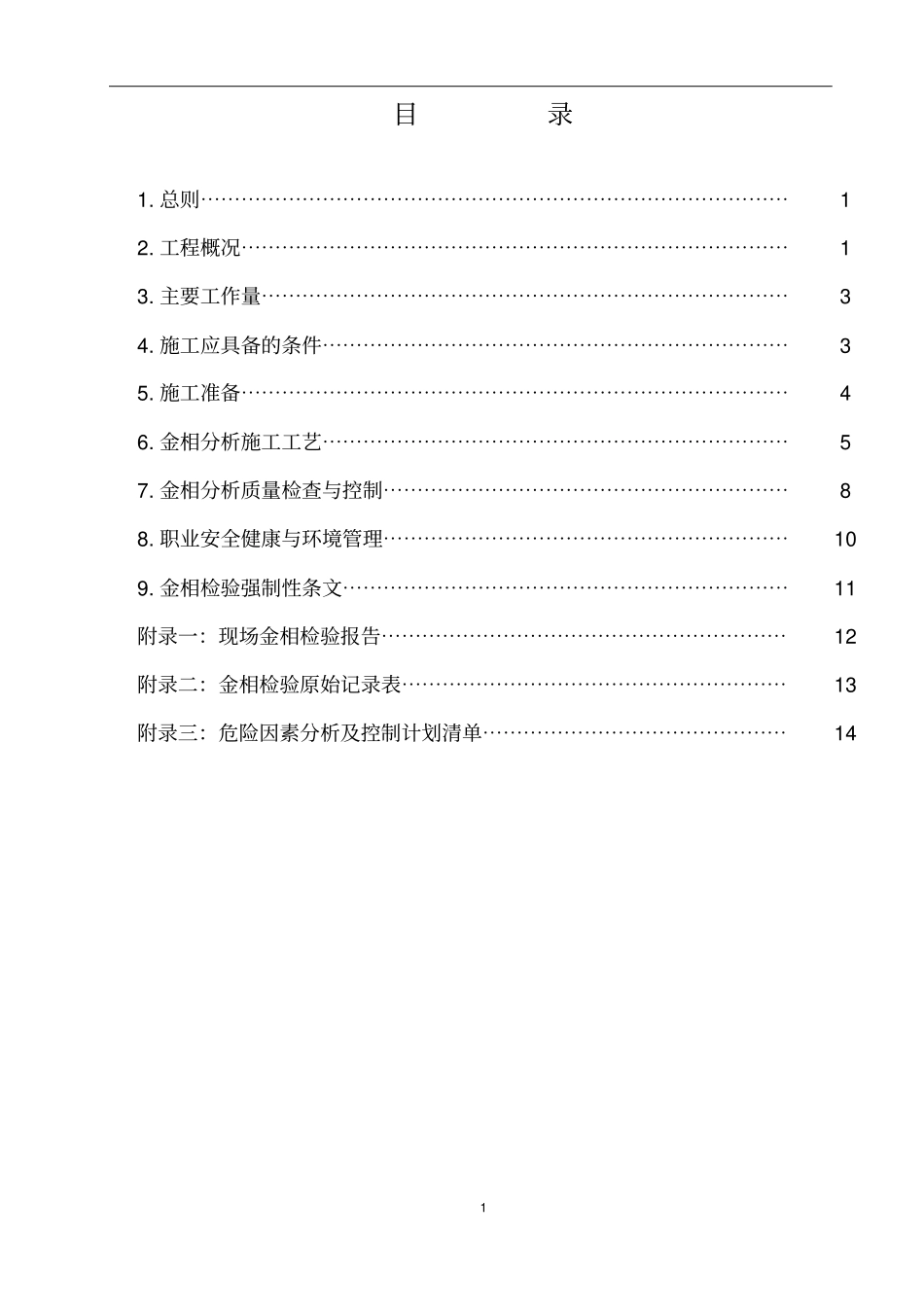

1 目录1. 总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 2. 工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 3. 主要工作量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 4. 施工应具备的条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 5. 施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 6. 金相分析施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 7. 金相分析质量检查与控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 8. 职业安全健康与环境管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 9. 金相检验强制性条文⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 附录一：现场金相检验报告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 附录二：金相检验原始记录表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 附录三：危险因素分析及控制计划清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 四川华电珙县电厂 2×600MW工程 2#机组金相检验作业指导书第 1 页 共 13 页四 川 电 力 建 设 二 公 司Si Ch u a n No.2 Electric Power Construction2#机组金相检验作业指导书1. 总则1.1 适用范围本《四川华电珙县电厂一期2×600MW工程 2#机组金相检验作业指导书》 适用于四川华电珙县电厂一期2×600MW工程 2#机组中金属部件的金相检验。1.2 编制依据《火力发电厂金属技术监督规程》DL/T 438 — 2009 《火力发电厂焊接技术规程》DL/T 869 — 2004 《火力发电厂金相检验与评定技术导则》DL/T 884 — 2004 《火力发电厂高温紧固件技术导则》DL/T 439 —2006 四川华电珙县电厂一期2×600MW工程 2 号机组安装《施工组织总设计》四川华电珙县电厂一期2×600MW工程 2 号机组安装《金属检验施工组织设计》厂家设计图纸公司现行的有关管理制度、文件、程序2．工程概况四川华电珙县电厂一期2×600MW工程由国家电力公司西南电力设计院负责设计，四川电力监理有限公司担任工程监理，我公司负责承担#2 机组的安装任务。2.1 本期工程选用2 台 600MW东方集团生产的国产引进型机组，三大主机经过招标确定。锅炉由东方锅炉厂有限公司设计制造，型式：超临界参数、W火焰燃烧。一次中间再热，单炉膛、平衡通风，固态排渣，燃煤锅炉。〔1〕锅炉铭牌参数（ B－MCR）过热蒸汽最大连续蒸发量： 1900t/...
