丘陵地段施工方案

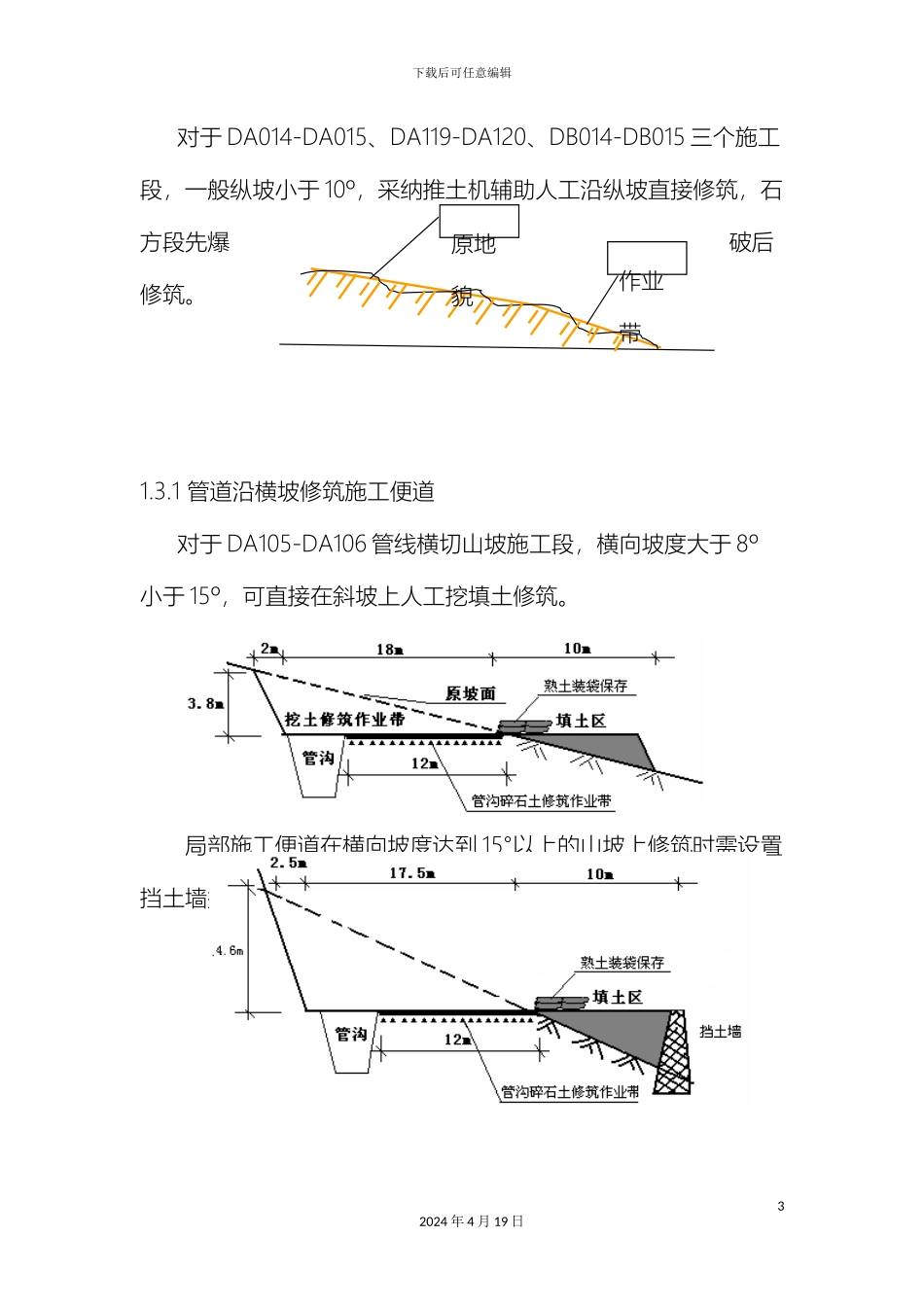

下载后可任意编辑丘陵地段施工方案12024 年 4 月 19 日下载后可任意编辑丘陵地段施工方案1.1 概述管线连续翻越丘陵，地形起伏较大，施工采纳半自动焊机组沟上或沟下焊接管道，对于管线横切山坡施工，实行开挖修筑作业带，沟下焊接的施工方法；对于纵坡小于 10°的山区施工，实行吊管机在作业带内布管、焊接的施工方法；对于纵坡大于 10°小于20°的山区施工，实行吊管机在管沟内边布管边焊接的施工方法；对于纵坡坡度大于 20°的山区施工，实行开挖管沟后，沟下轻轨布管的施工方法。1.2 测量放线测量放线的原则同一般段施工工序，根据设计中线成果表、设计交桩的桩位进行测量，核准桩位是否准确。符合设计参数后，放出管道中心线，占地边界线。1.3 修筑施工便道管道在山区梁峁上下缘等处，需沿纵坡修筑施工便道，根据坡度的大小采纳不同的施工方法。22024 年 4 月 19 日下载后可任意编辑对于 DA014-DA015、DA119-DA120、DB014-DB015 三个施工段，一般纵坡小于 10º，采纳推土机辅助人工沿纵坡直接修筑，石方段先爆破后修筑。1.3.1 管道沿横坡修筑施工便道对于 DA105-DA106 管线横切山坡施工段，横向坡度大于 8º小于 15º，可直接在斜坡上人工挖填土修筑。 局部施工便道在横向坡度达到 15°以上的山坡上修筑时需设置挡土墙措施。32024 年 4 月 19 日原地貌作业带下载后可任意编辑1.3.2 施工便道修筑与不能断流的沟渠交叉时，修筑便道前预埋过水涵管。1.3.3 施工便道与公路连接处，采纳土袋或其它材料进行铺垫，保证便道与公路平缓过渡不至于损坏公路和路肩。当路边设有排水沟时，事先预埋过水涵管。1.3.4 在梯田、台地上修筑施工便道，按以下方法修筑，工程完毕后恢复地貌。1.3.5 利用山上人行路修筑施工便道42024 年 4 月 19 日下载后可任意编辑1.4 清理施工作业带山区施工需要爆破开拓施工作业带,施工作业带宽度一般为有效宽度 20m，其余 10m 宽度用于堆土。作业带清理开拓需要开挖土方，开挖时要做到生熟土的剥离，由其在石方段，地面土壤非常宝贵，要将熟土装袋保存，作为管沟或作业带的临时小挡土墙，以便恢复地貌后有利于植被生长。修筑作业带前要认真观察记录原地貌的冲刷痕迹，修筑作业带时要在相应部位修筑过水通道或路面硬化，并了解周围汇水流域面积，在山区作业带要做到有序排水，防止雨季冲刷管沟，保证工程安全。1.5 管沟开挖1)根据施工图纸、测量核定的桩位，定出管沟的纵向变坡点、...
