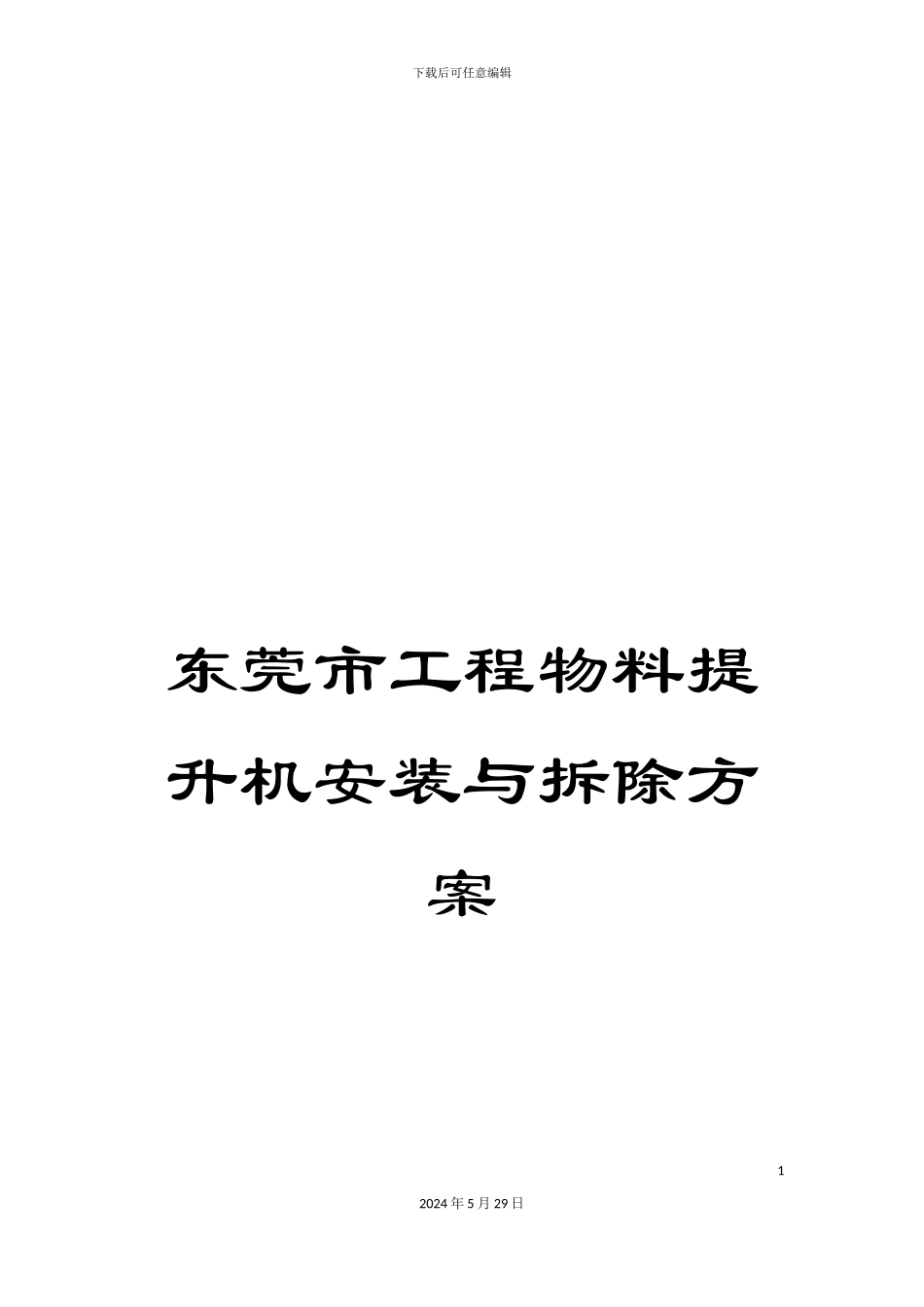

东莞市工程物料提升机安装与拆除方案

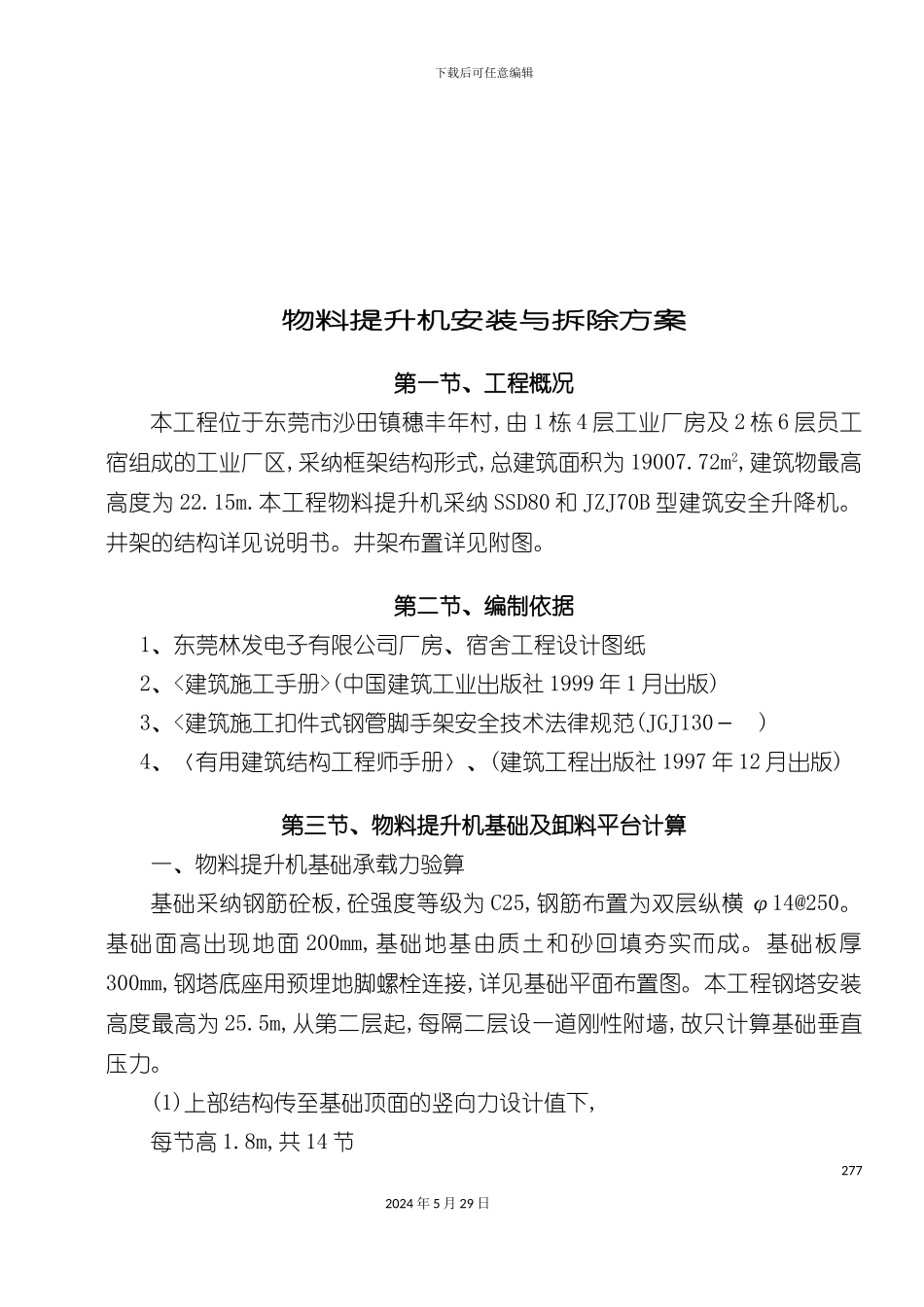

下载后可任意编辑东莞市工程物料提升机安装与拆除方案12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑物料提升机安装与拆除方案第一节、工程概况本工程位于东莞市沙田镇穗丰年村,由 1 栋 4 层工业厂房及 2 栋 6 层员工宿组成的工业厂区,采纳框架结构形式,总建筑面积为 19007.72m2,建筑物最高高度为 22.15m.本工程物料提升机采纳 SSD80 和 JZJ70B 型建筑安全升降机。井架的结构详见说明书。井架布置详见附图。第二节、编制依据1、东莞林发电子有限公司厂房、宿舍工程设计图纸2、<建筑施工手册>(中国建筑工业出版社 1999 年 1 月出版)3、<建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130－ )4、〈有用建筑结构工程师手册〉、(建筑工程出版社 1997 年 12 月出版)第三节、物料提升机基础及卸料平台计算一、物料提升机基础承载力验算基础采纳钢筋砼板,砼强度等级为 C25,钢筋布置为双层纵横 φ14@250。基础面高出现地面 200mm,基础地基由质土和砂回填夯实而成。基础板厚300mm,钢塔底座用预埋地脚螺栓连接,详见基础平面布置图。本工程钢塔安装高度最高为 25.5m,从第二层起,每隔二层设一道刚性附墙,故只计算基础垂直压力。(1)上部结构传至基础顶面的竖向力设计值下,每节高 1.8m,共 14 节2772024 年 5 月 29 日下载后可任意编辑F1=(14×325+2346×2)×1.2 (2 为动力系数,1.2 为分项系数) =(4550 + 4692)×1.2 =11090.4(kg)≈ 110(KN)(2)基础底面面积 A:设基底面长×宽×高=3616×2616×300mm,则A=3.616×2.616=9.5(m2)(3)基础自重 G G=3.616×2.616×0.3×25=71(KN)(4)地基承载力设计值 f: 地基设在原土上取 f=100(KN/m2)(5)承载力 P 验算: P=(F+G)/A=(110+71)/9.5 = 19.05(KN/m2)
