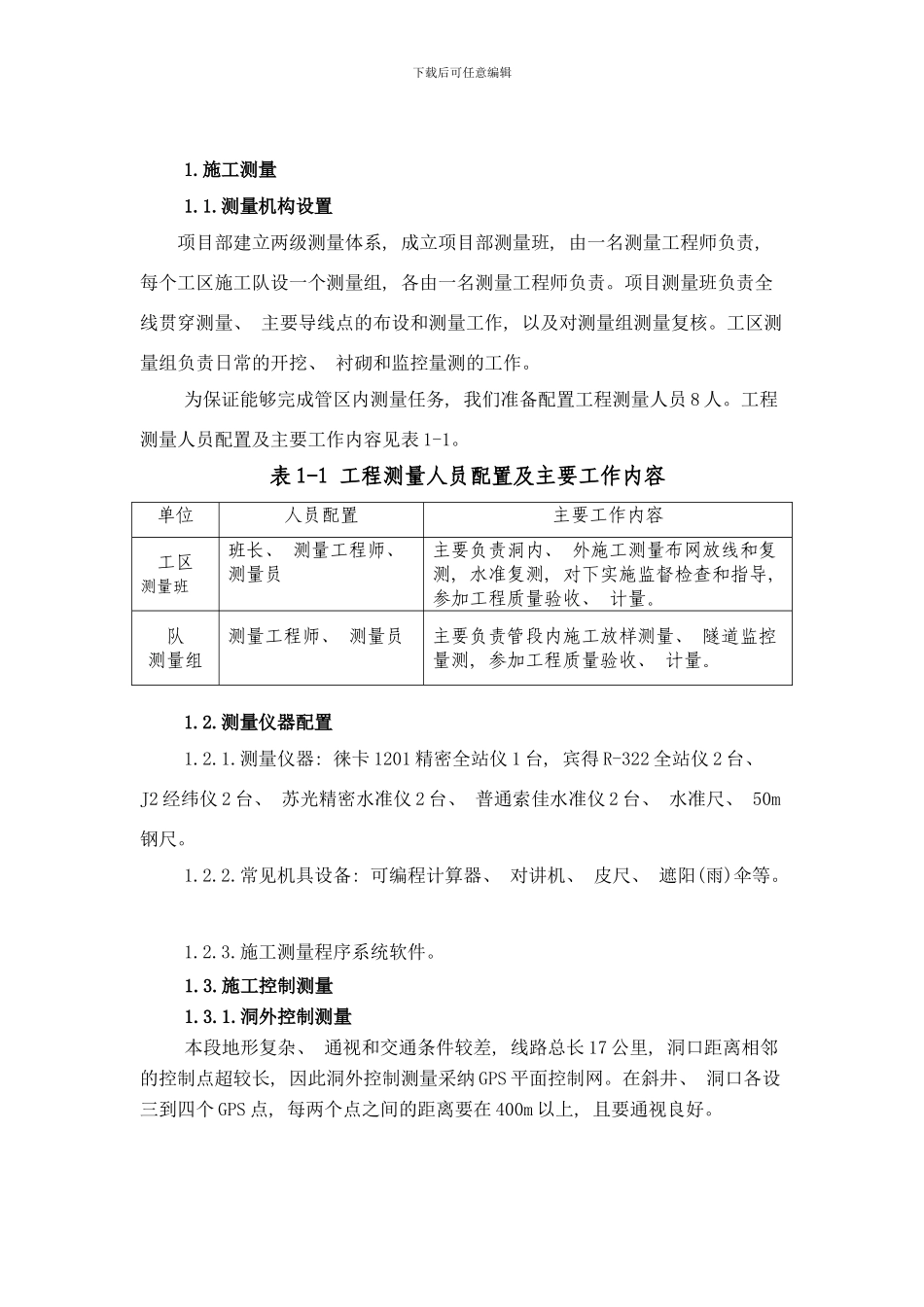

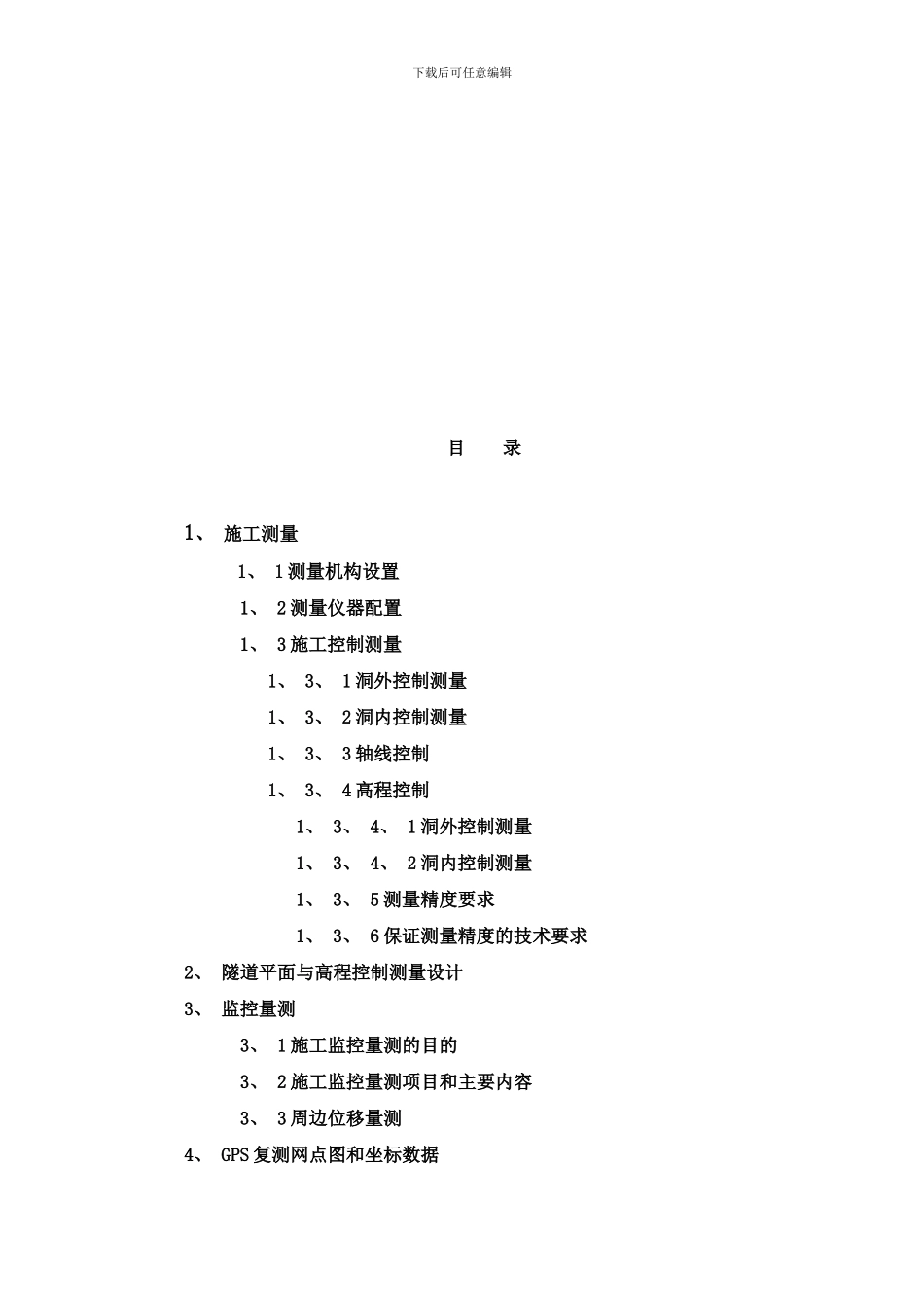

下载后可任意编辑多伦至丰宁铁路线建设工程施工项目III标段梁家营 3#和牛圈子隧道测量方案 编制人: 审核人: 监理: 中铁十六局多丰铁路Ⅲ标段项目经理部 二 00 八年一月十八日 工程概况多丰线 DFHBT-03 标段牛圈子隧道 5970m, 梁家营三号隧道 4680m, 为加快施工进度, 牛圈子隧道、 梁家营三号隧道各设斜井一座 , 牛圈子隧道斜井 163.34m, 梁家营三号隧道斜井 390m。下载后可任意编辑目 录1、 施工测量1、 1 测量机构设置1、 2 测量仪器配置1、 3 施工控制测量 1、 3、 1 洞外控制测量 1、 3、 2 洞内控制测量 1、 3、 3 轴线控制 1、 3、 4 高程控制 1、 3、 4、 1 洞外控制测量 1、 3、 4、 2 洞内控制测量 1、 3、 5 测量精度要求 1、 3、 6 保证测量精度的技术要求2、 隧道平面与高程控制测量设计3、 监控量测 3、 1 施工监控量测的目的 3、 2 施工监控量测项目和主要内容 3、 3 周边位移量测4、 GPS 复测网点图和坐标数据下载后可任意编辑 1.施工测量 1.1.测量机构设置 项目部建立两级测量体系, 成立项目部测量班, 由一名测量工程师负责, 每个工区施工队设一个测量组, 各由一名测量工程师负责。项目测量班负责全线贯穿测量、 主要导线点的布设和测量工作, 以及对测量组测量复核。工区测量组负责日常的开挖、 衬砌和监控量测的工作。 为保证能够完成管区内测量任务, 我们准备配置工程测量人员 8 人。工程测量人员配置及主要工作内容见表 1-1。 表 1-1 工程测量人员配置及主要工作内容 单位 人员配置 主要工作内容 工区 测量班 班长、 测量工程师、 测量员 主要负责洞内、 外施工测量布网放线和复测, 水准复测, 对下实施监督检查和指导, 参加工程质量验收、 计量。 队 测量组 测量工程师、 测量员 主要负责管段内施工放样测量、 隧道监控量测, 参加工程质量验收、 计量。 1.2.测量仪器配置 1.2.1.测量仪器: 徕卡 1201 精密全站仪 1 台, 宾得 R-322 全站仪 2 台、 J2 经纬仪 2 台、 苏光精密水准仪 2 台、 普通索佳水准仪 2 台、 水准尺、 50m钢尺。 1.2.2.常见机具设备: 可编程计算器、 对讲机、 皮尺、 遮阳(雨)伞等。 1.2.3.施工测量程序系统软件。 1.3.施工控制测量 1.3.1.洞外控制测量 本段地形复杂、 通视和交通条件较差, 线路总长 17 公里, 洞口距离相邻的控制点超较长, 因...
