中九机极化控制电路图及各方案极化控制脚样本

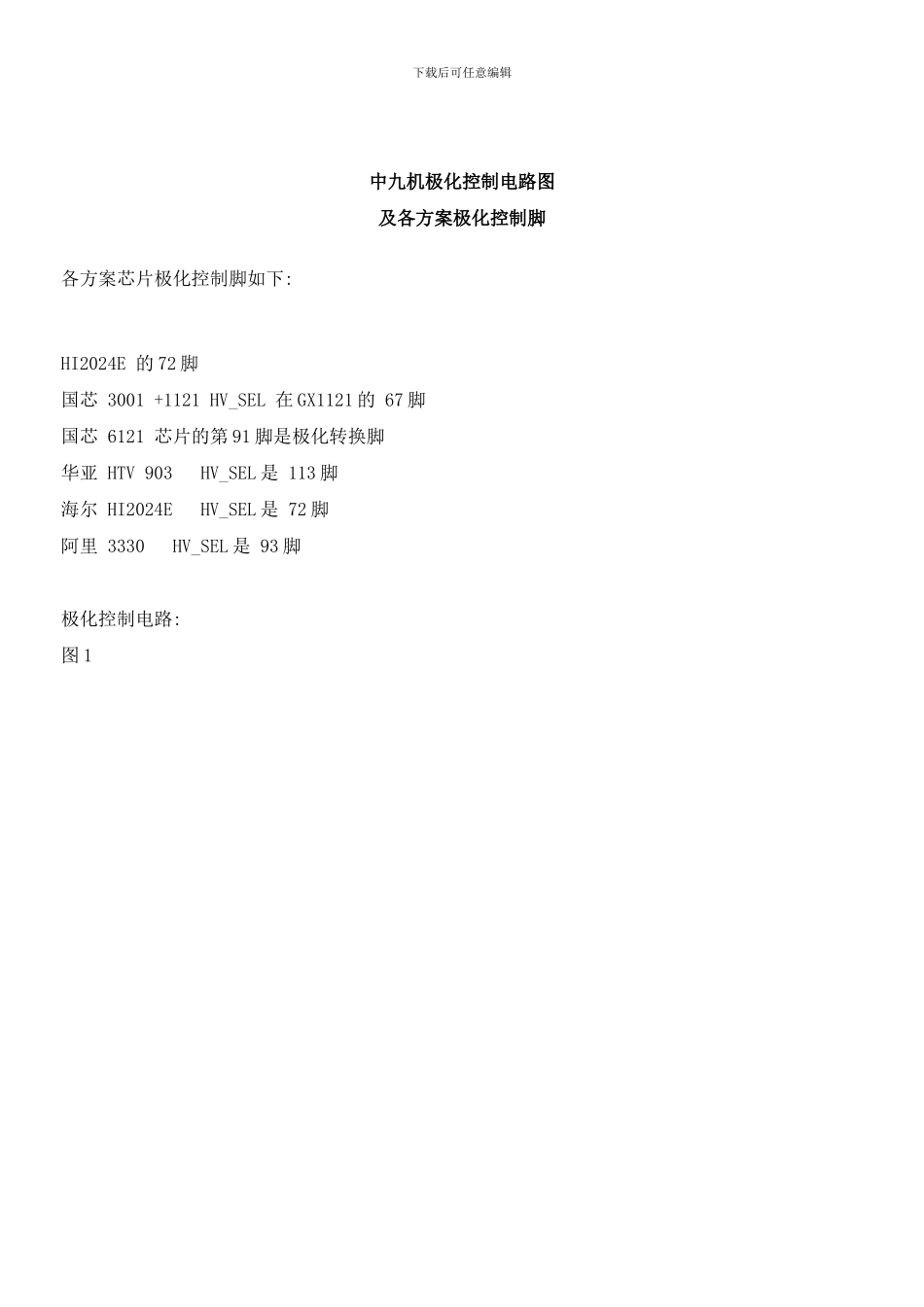

中九机极化控制电路图及各方案极化控制脚样本_第1页
1/8

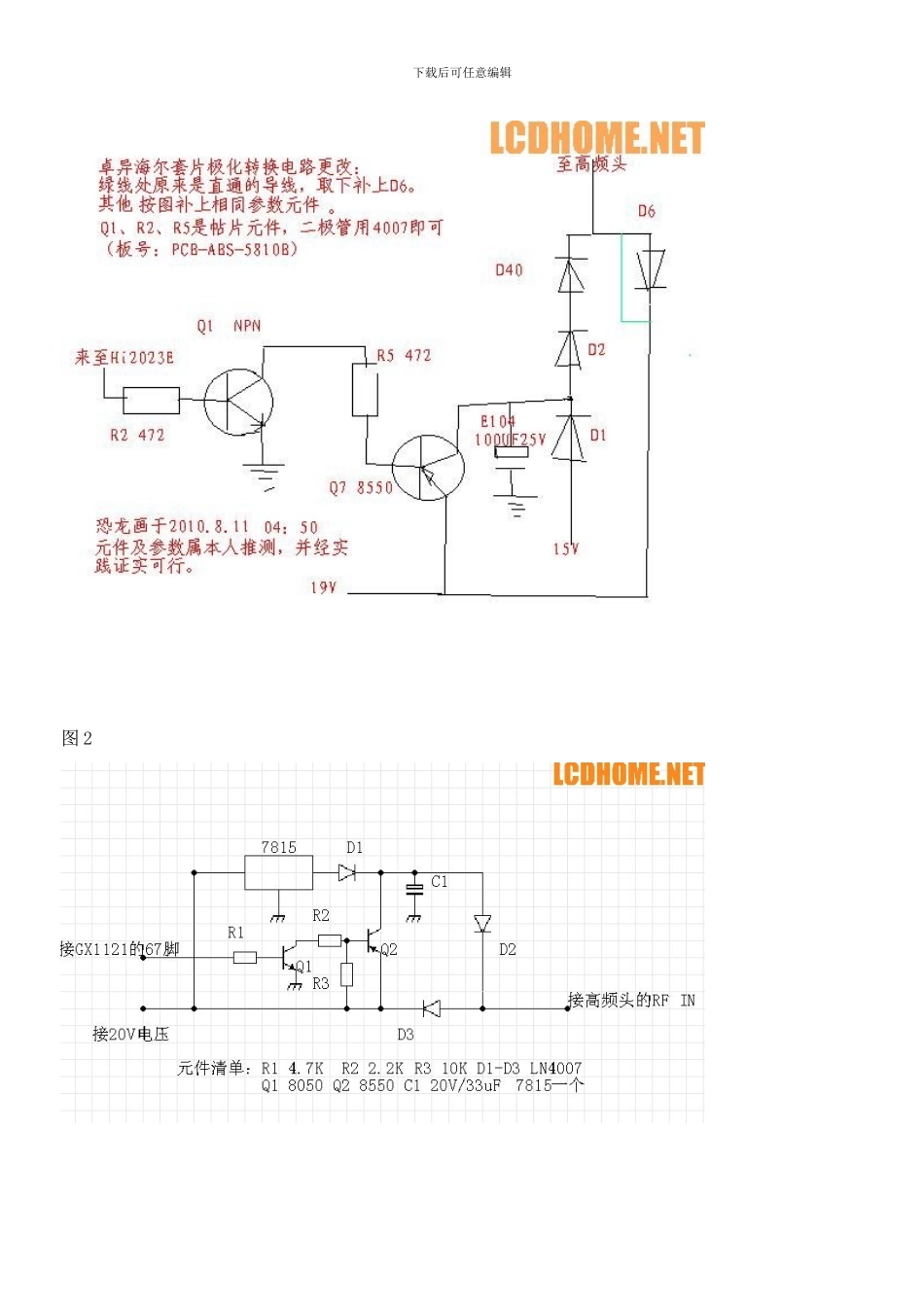

中九机极化控制电路图及各方案极化控制脚样本_第2页
2/8

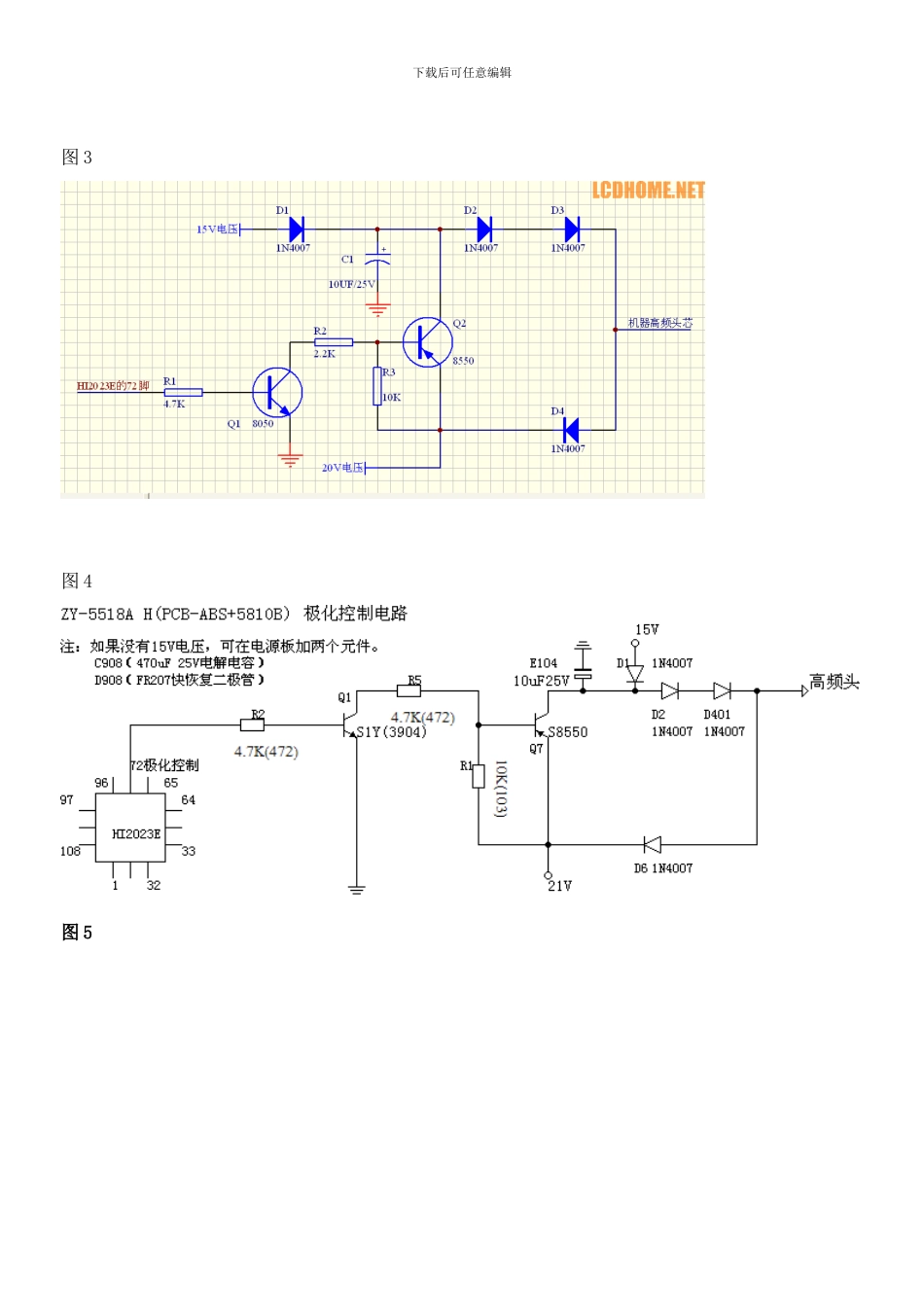

中九机极化控制电路图及各方案极化控制脚样本_第3页
3/8
下载后可任意编辑中九机极化控制电路图及各方案极化控制脚各方案芯片极化控制脚如下: HI2024E 的 72 脚国芯 3001 +1121 HV_SEL 在 GX1121 的 67 脚国芯 6121 芯片的第 91 脚是极化转换脚华亚 HTV 903 HV_SEL 是 113 脚海尔 HI2024E HV_SEL 是 72 脚阿里 3330 HV_SEL 是 93 脚 极化控制电路: 图 1下载后可任意编辑图 2下载后可任意编辑图 3图 4图 5下载后可任意编辑图 6图 7黒盒 V4 极化电路图( 3001+1121) 实物图: 下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑V4 实物图
