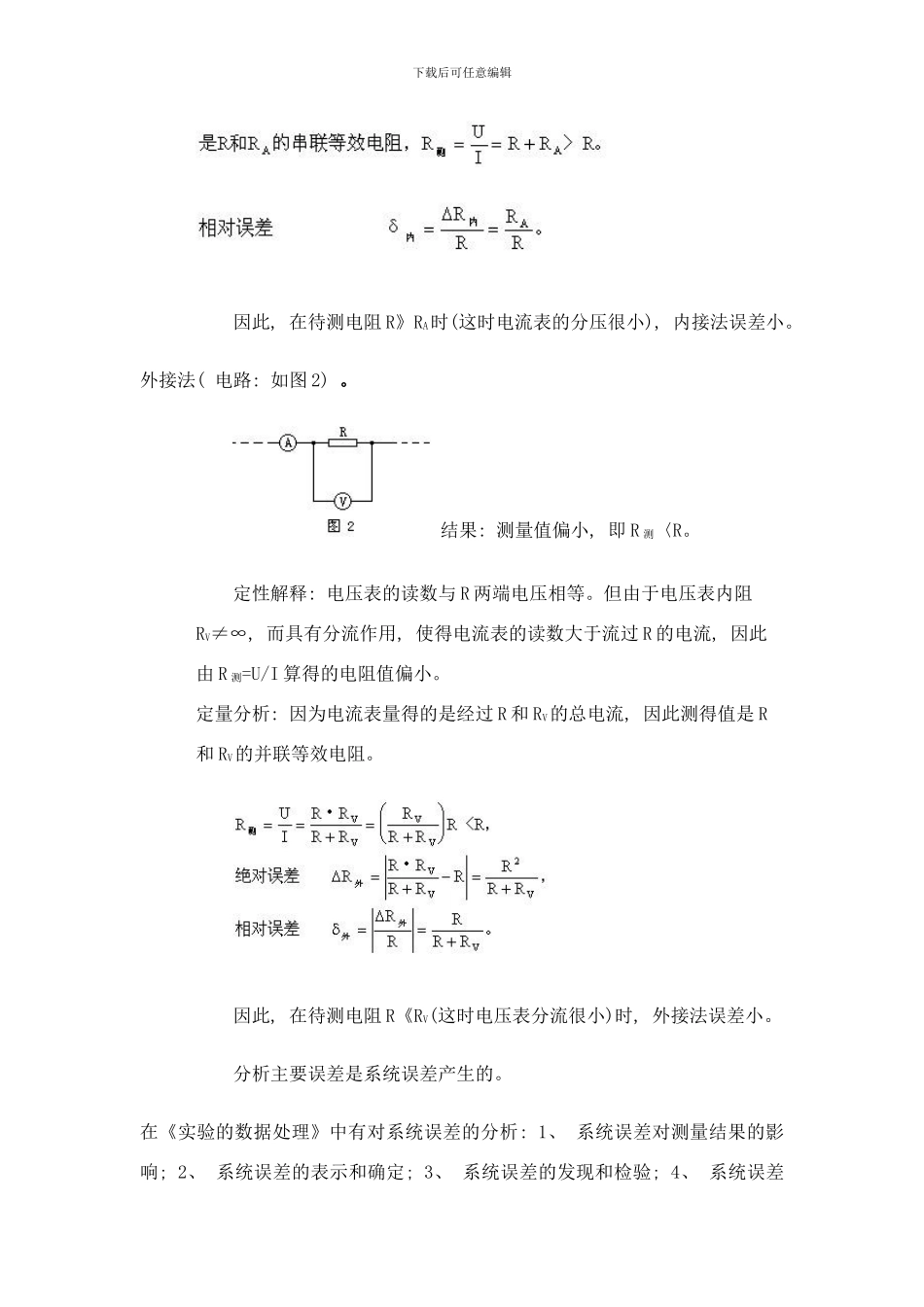

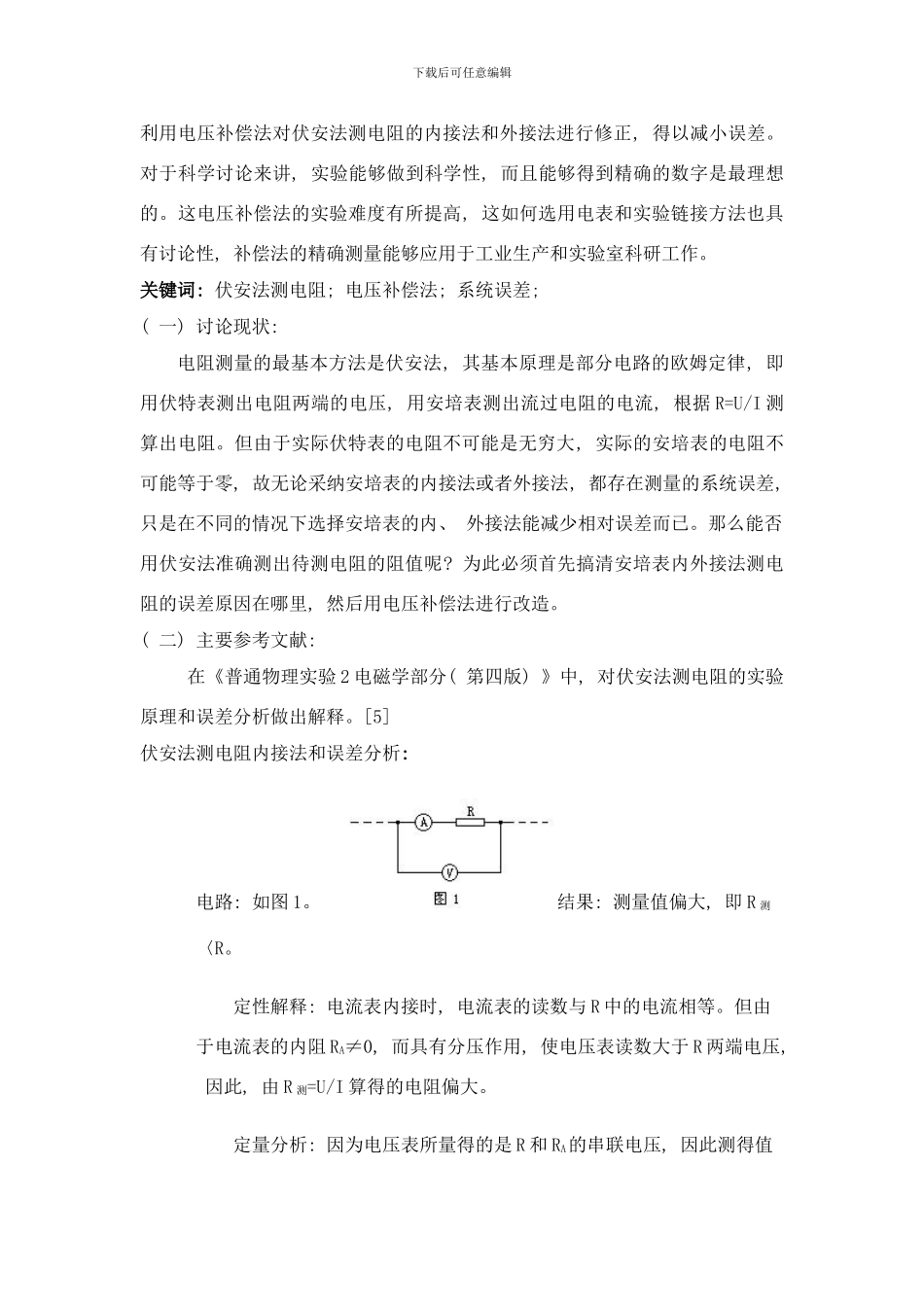

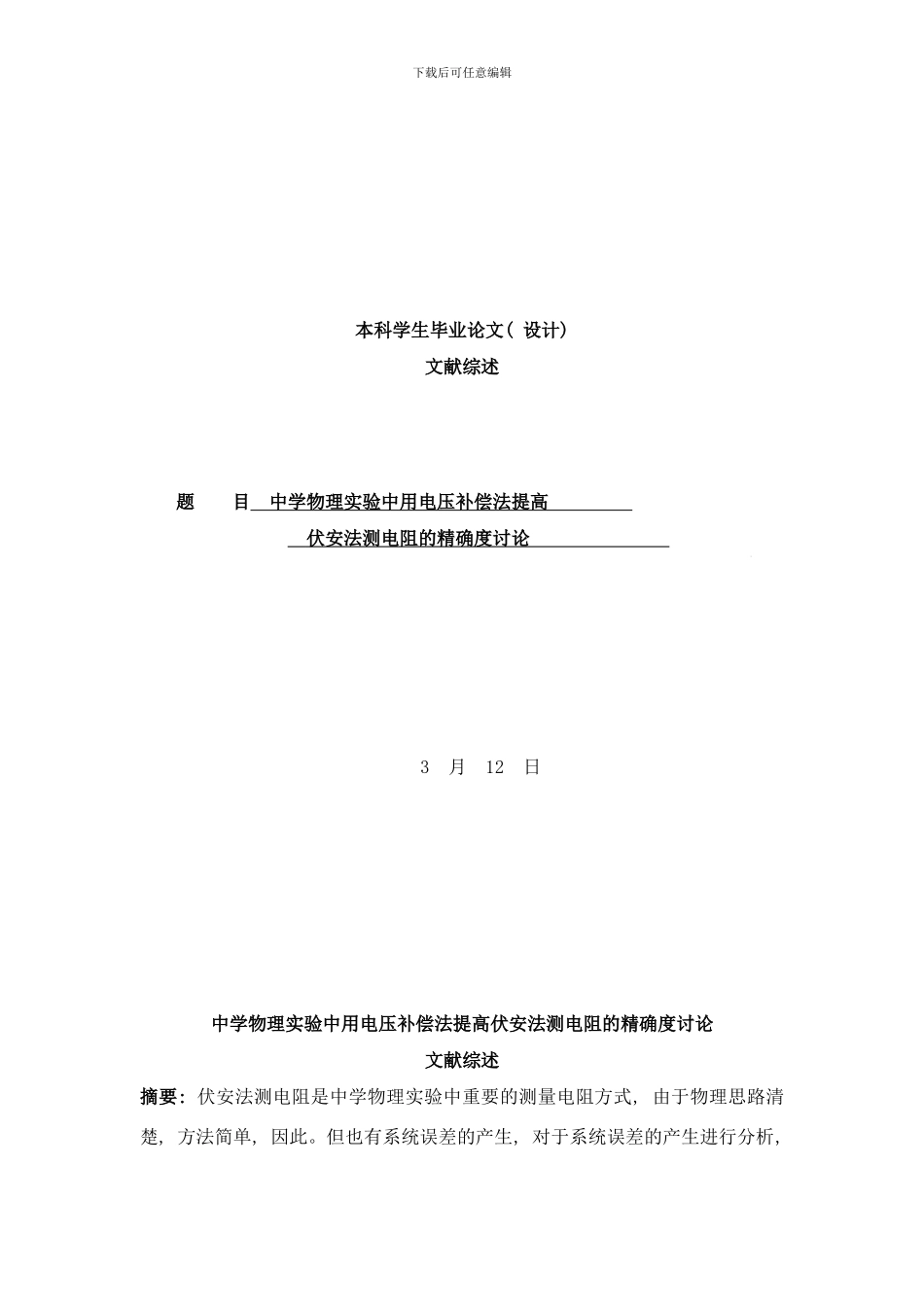

下载后可任意编辑本科学生毕业论文( 设计) 文献综述 题 目 中学物理实验中用电压补偿法提高 伏安法测电阻的精确度讨论 3 月 12 日中学物理实验中用电压补偿法提高伏安法测电阻的精确度讨论文献综述摘要: 伏安法测电阻是中学物理实验中重要的测量电阻方式, 由于物理思路清楚, 方法简单, 因此。但也有系统误差的产生, 对于系统误差的产生进行分析, 下载后可任意编辑利用电压补偿法对伏安法测电阻的内接法和外接法进行修正, 得以减小误差。对于科学讨论来讲, 实验能够做到科学性, 而且能够得到精确的数字是最理想的。这电压补偿法的实验难度有所提高, 这如何选用电表和实验链接方法也具有讨论性, 补偿法的精确测量能够应用于工业生产和实验室科研工作。关键词: 伏安法测电阻; 电压补偿法; 系统误差; ( 一) 讨论现状: 电阻测量的最基本方法是伏安法, 其基本原理是部分电路的欧姆定律, 即用伏特表测出电阻两端的电压, 用安培表测出流过电阻的电流, 根据 R=U/I 测算出电阻。但由于实际伏特表的电阻不可能是无穷大, 实际的安培表的电阻不可能等于零, 故无论采纳安培表的内接法或者外接法, 都存在测量的系统误差, 只是在不同的情况下选择安培表的内、 外接法能减少相对误差而已。那么能否用伏安法准确测出待测电阻的阻值呢? 为此必须首先搞清安培表内外接法测电阻的误差原因在哪里, 然后用电压补偿法进行改造。( 二) 主要参考文献: 在《普通物理实验 2 电磁学部分( 第四版) 》中, 对伏安法测电阻的实验原理和误差分析做出解释。[5]伏安法测电阻内接法和误差分析: 电路: 如图 1。 结果: 测量值偏大, 即 R 测〈R。定性解释: 电流表内接时, 电流表的读数与 R 中的电流相等。但由于电流表的内阻 RA≠0, 而具有分压作用, 使电压表读数大于 R 两端电压, 因此, 由 R 测=U/I 算得的电阻偏大。 定量分析: 因为电压表所量得的是 R 和 RA的串联电压, 因此测得值下载后可任意编辑 因此, 在待测电阻 R》RA时(这时电流表的分压很小), 内接法误差小。外接法( 电路: 如图 2) 。 结果: 测量值偏小, 即 R 测〈R。 定性解释: 电压表的读数与 R 两端电压相等。但由于电压表内阻RV≠∞, 而具有分流作用, 使得电流表的读数大于流过 R 的电流, 因此由 R 测=U/I 算得的电阻值偏小。 定量分析: 因为电流表量得的是经过 R 和 RV的总电流, 因此测得值是 R和 RV的并联...
