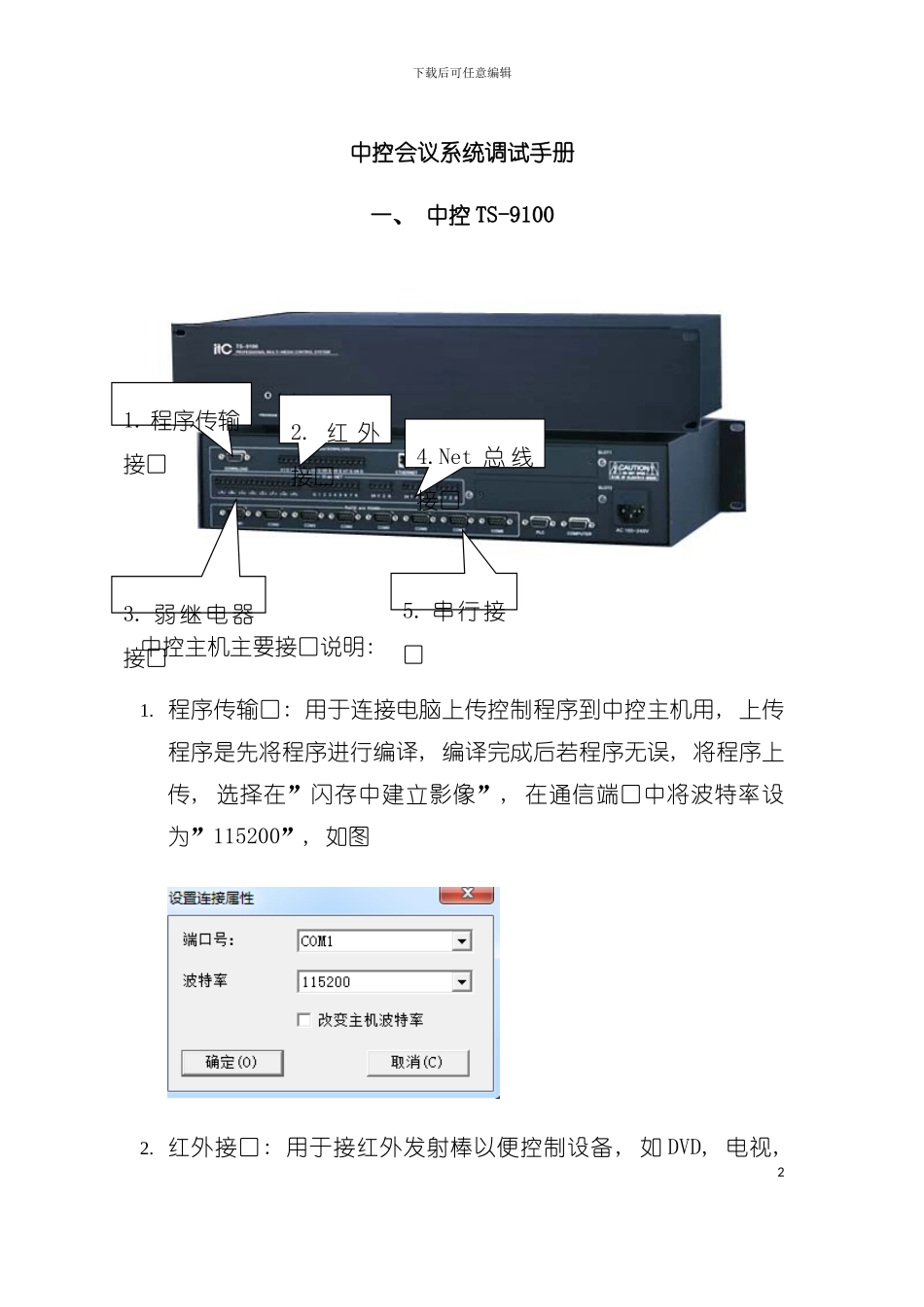

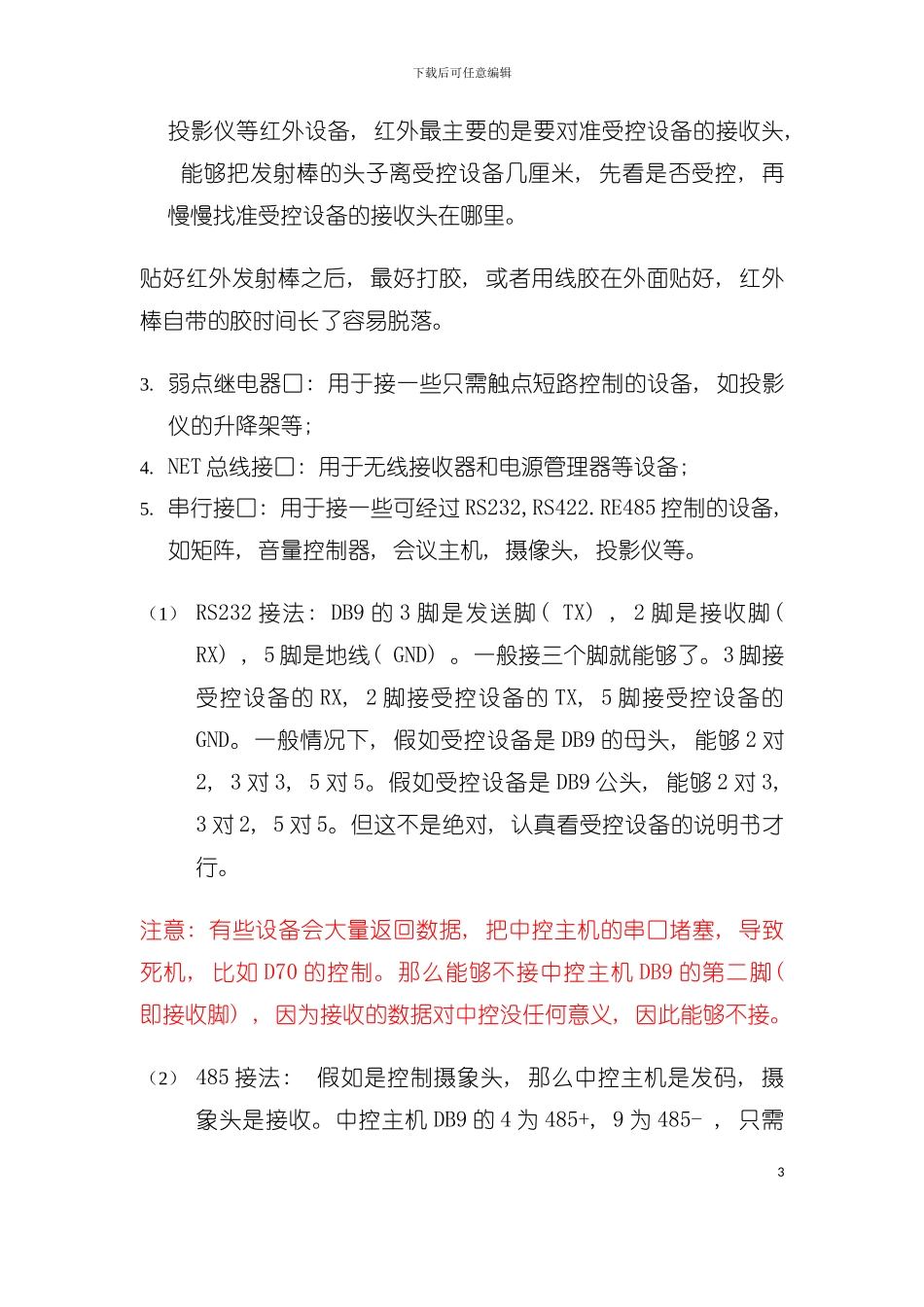

下载后可任意编辑中控会议系统调试手册模板1下载后可任意编辑中控会议系统调试手册一、 中控 TS-9100中控主机主要接口说明: 1. 程序传输口: 用于连接电脑上传控制程序到中控主机用, 上传程序是先将程序进行编译, 编译完成后若程序无误, 将程序上传, 选择在”闪存中建立影像”, 在通信端口中将波特率设为”115200”, 如图2. 红外接口: 用于接红外发射棒以便控制设备, 如 DVD, 电视, 24.Net 总 线接口2. 红 外接口5. 串行接口1. 程序传输接口3. 弱 继 电 器接口下载后可任意编辑投影仪等红外设备, 红外最主要的是要对准受控设备的接收头, 能够把发射棒的头子离受控设备几厘米, 先看是否受控, 再慢慢找准受控设备的接收头在哪里。贴好红外发射棒之后, 最好打胶, 或者用线胶在外面贴好, 红外棒自带的胶时间长了容易脱落。3. 弱点继电器口: 用于接一些只需触点短路控制的设备, 如投影仪的升降架等; 4. NET 总线接口: 用于无线接收器和电源管理器等设备; 5. 串行接口: 用于接一些可经过 RS232,RS422.RE485 控制的设备, 如矩阵, 音量控制器, 会议主机, 摄像头, 投影仪等。（1） RS232 接法: DB9 的 3 脚是发送脚( TX) , 2 脚是接收脚( RX) , 5 脚是地线( GND) 。一般接三个脚就能够了。3 脚接受控设备的 RX, 2 脚接受控设备的 TX, 5 脚接受控设备的GND。一般情况下, 假如受控设备是 DB9 的母头, 能够 2 对2, 3 对 3, 5 对 5。假如受控设备是 DB9 公头, 能够 2 对 3, 3 对 2, 5 对 5。但这不是绝对, 认真看受控设备的说明书才行。注意: 有些设备会大量返回数据, 把中控主机的串口堵塞, 导致死机, 比如 D70 的控制。那么能够不接中控主机 DB9 的第二脚( 即接收脚) , 因为接收的数据对中控没任何意义, 因此能够不接。（2） 485 接法: 假如是控制摄象头, 那么中控主机是发码, 摄象头是接收。中控主机 DB9 的 4 为 485+, 9 为 485- , 只需3下载后可任意编辑要接 4 脚到摄象头的 485+, 9 脚到摄象头的 485-就能够了。假如接会议跟踪主机或者其它返回代码的设备, 那么中控主机是接收代码, 会议主机是发送代码。中控主机 DB9 的 1 为485-, 6 为 485+ , 只需要接 1 脚到会议主机的 485-, 6 脚到会议主机的 485+就能够了。485 假如工作不正常, 一般把线交叉反一下测试看线有没接错。拼接器的控制拼接器一...
